Stromversorgung
Kommunikation
Reset Knopf
1.3

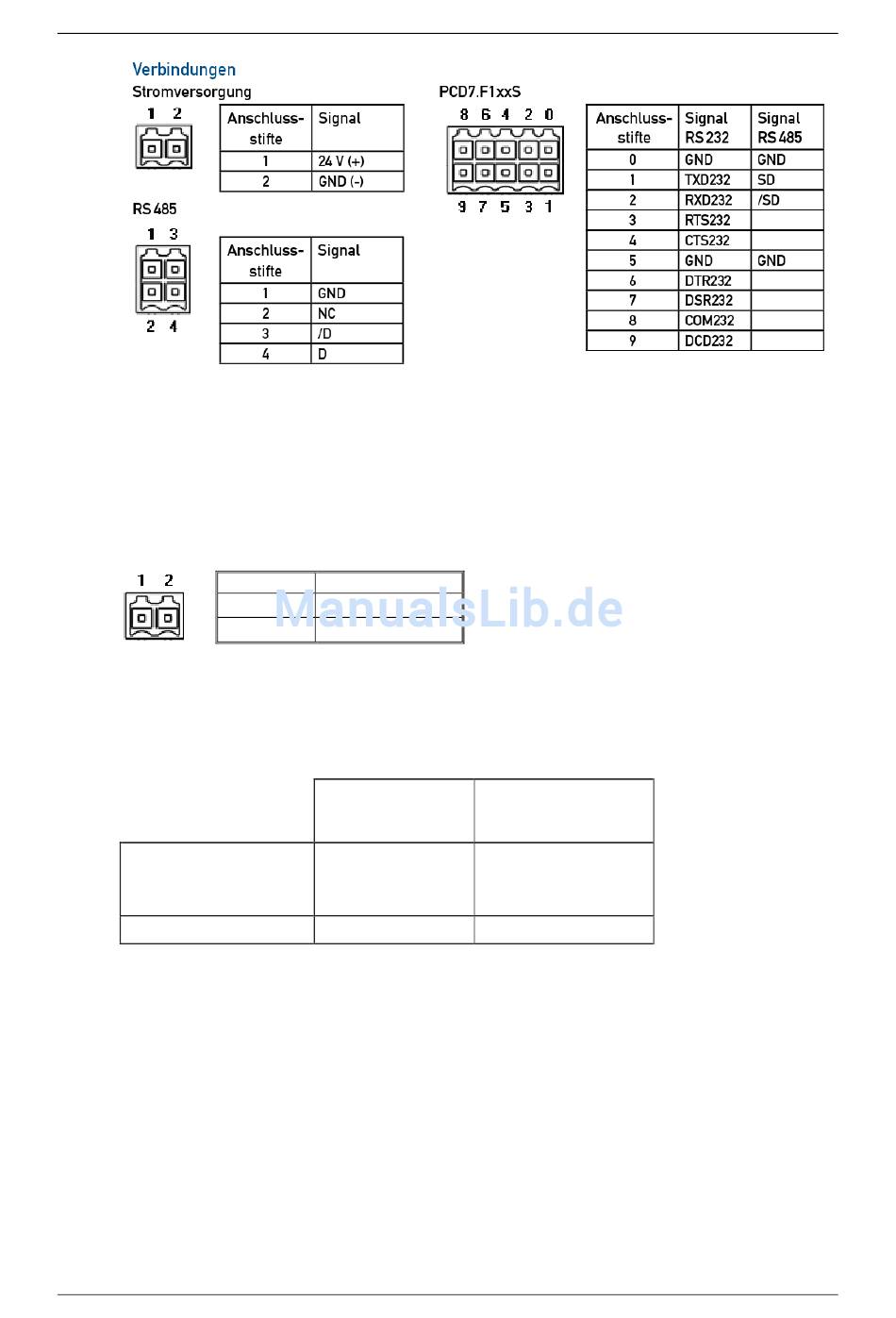

Spannungsversorgung des Panels

Stromzufuhr:
→
24 V +30% / -20%
DC
oder
→
19 V ±15% Stromzufuhr mit Zweiwegegleichrichter
AC
PCD7.D412DT5F
PCD7.D410VT5F
PCD7.D457VT5F
PCD7.D412DTPF
Stromzufuhr mit Klinkenstecker für Kabel mit max. 1,5 mm
PCD7.D412DTPF / PCD7.D4xxxT5F | Dokument 27-620 | Version DE06 | 2016-01-27
GND (-) / 24V (+)
2x Ethernet (Switch !)
USB
Druckknopf
Pin Signal
1 24V (+)
2 GND (-)
Stromverbrauch:
max 600 mA
max 600 mA
max 500 mA
max 600 mA
Steckverbinder, 2-pol
2x RJ-45 mit LED Anzeige
Standard USB slave
Leistung ohne
Hintergrund-
beleuchtung
5 W
5 W
5 W
5 W
2
.
2
