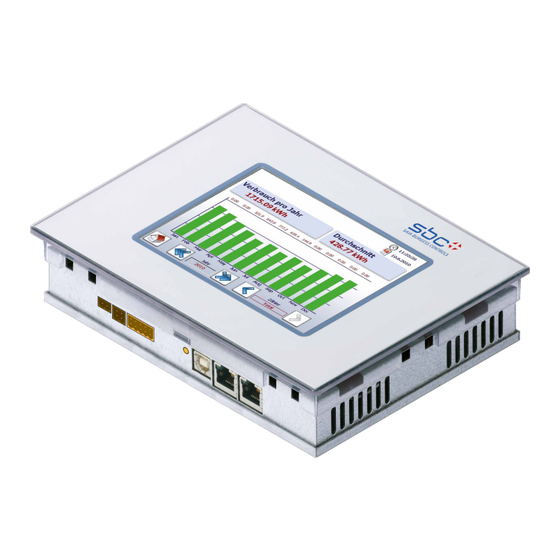

- Seite 1 Handbuch PCD7.D457VT5E0 E-Monitor 5.7 Zoll Web-Panel Dokument 27-633, Ausgabe GER02 │ 2015-12-01...
-
Seite 2: Inhaltsverzeichnis
Saia-Burgess Controls AG Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Dokumentenrevision ....................... 0-3 Warenzeichen ........................ 0-3 Schnellstart SBC Energiemanagement ....................1-1 Installation des Energiezählers ..................1-2 Installation des E-Monitor-Panels ..................1-3 1.4 Definition der Steckverbinder ..................1-6 Spannungsversorgung des Panels .................. 1-6 1.6 Abmessungen und Ausschnitt (in mm) ................1-7 1.7... - Seite 3 6.5 Zählerwechsel ......................... 6-9 Balkendaten ........................6-10 6.7 StatFields (Statistikfelder) ....................6-12 6.8 BarFields (Balkenfelder) ....................6-12 6.9 Zählervergleich ........................ 6-12 Anhang A.1 Symbole .......................... A-1 Baudraten der Energiezähler ..................A-2 A.2.1 Aufklapplisten für die Baudraten der Energiezähler ............A-3 Versandadresse der Saia-Burgess Controls AG .............. A-4 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-02...
-
Seite 4: Dokumentenrevision
Dokument veröffentlicht Neues Dokument GER02 2015-12-02 Kaptiel 6.2 und A2 Geänderte Auswahl der Baudraten bei Energiezählern Warenzeichen Saia PCD ist ein eingetragenes Warenzeichen der Saia-Burgess Controls AG. ® Siemens , SIMATIC und STEP sind eingetragene Warenzeichen der Siemens AG. ® ® ® Technische Veränderungen basieren auf dem aktuellen technischen Stand. Saia-Burgess Controls AG, 2015. © Alle Rechte vorbehalten. Veröffentlicht in der Schweiz Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-02... -
Seite 5: Schnellstart
Saia-Burgess Controls AG Schnellstart SBC Energiemanagement Schnellstart SBC Energiemanagement SBC S-Monitoring ist ein für die Aufnahme, Visuali- sierung, Speicherung und Übermittlung gefertigtes System. Durch die Transparenz, Konsistenz und Einfachheit des Webs und der IT-Technologie des S-Monitorings wird jeder Anwender in einem Ge- bäude ein Manager für den Verbrauch von Wasser, Strom, Gas, Wärme usw. Jeder kann alle für ihn wichtigen Daten sehen und diese von überall und jederzeit beeinflussen. Dies bedeutet eine erhebliche langfristige Verbesserung in der Leistungsfähigkeit ohne irgendwel- che teuren und zeitraubenden Investitionsvorhaben. Durch ein erhöhtes Bewusstsein und eine gesteigerte Verantwortung wird die Verschwendung von Energie vermieden. Fortlaufende Optimierung in berechenbaren Schritten Eine nachhaltige Ressourcenverwaltung bedeutet in der Lage zu sein, fortlaufend Einblicke in eine sich ändernde Umgebung zu erhalten. Die optimale Lö- sung ist für jedes Geschäft unterschiedlich und muss sorgfältig entwickelt werden. S-Monitoring unterstützt eine vorsichtige Annäherung in kleinen, kontrollier- baren Schritten, beginnend bei den Grundlagen. Durch die Anwendung wirtschaftlicher, einfach zu installierender Komponenten kann der Eintritt in das Bei der schrittweisen Einführung werden Ergebnisse der... -
Seite 6: Installation Des Energiezählers
L1 L1 L2 L2 L3 L3 L1 L1 L2 L2 L3 L3 L1 L2 optio (PEN) Transformer Ratio AWD3 50:5 1500:5 2× 1× > 3 sec. S-Bus 0...128 S-Bus 0...128 S-Bus address > 3 sec. >2s >3 sec. 3× ALD1 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 7: Installation Des E-Monitor-Panels
Saia-Burgess Controls AG Schnellstart Installation des E-Monitor-Panels Installation des E-Monitor-Panels Installieren Sie das E-Monitor-Panel wie in den folgenden Diagrammen gezeigt. option Mounting 24 VD Q.PS- S-Bus PCD7.D457VT5E0 (5.7”) optiona 5.7” / 10.4” 189 / 262 mm Allen key 2.5 mm optional Inwall Mounting Kit optional Onwall Mounting Kit optional PCD7.Dxx-IWS PCD7.Dxx-OWS... - Seite 8 All-In-One Kit Power ON ~15 sec. Ready Nach dem Anschluss der Spannungsversorgung wird direkt im Anschluss an eine kurze Initiali- sierung ein automatischer Suchlauf (Scan) des verbundenen S-Bus-Netzwerks durchgeführt. Das E-Monitor-Panel ermöglicht bis 4 gleichzeitige Netzwerkzugänge (Clients). Das Panel star- Saia-Burgess Controls AG tet automatisch, wenn mindestens eine Sitzung verfügbar ist. Ist keine Sitzung verfügbar, wartet Bahnhofstrasse 18 das Panel, bis eine Sitzung verfügbar wird. 3280 Murten, Switzerland T +41 26 672 72 72 F +41 26 672 74 99 support@saia-pcd.com www.sbc-support.com 26-050 EN02 Install-Guide E-Monitor 05.2014 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
- Seite 9 Web-Panels nur hinter einem Router oder einem Proxy-Server mit einer Firewall und einem geschützten virtuellen privaten Netzwerk (VPN) an das Internet angeschlossen werden. Falls der Anwendername oder das Kennwort verloren geht, muss die Anwenderkonfiguration von Saia PG5 heruntergeladen werden! ® Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
-
Seite 10: Definition Der Steckverbinder
Schutzerde Spannungsversorgung Masse (–) / 24 V (+) Steckverbinder, 2-polig Kommunikation 2× Ethernet (Switch!) 2× RJ 45 mit LED-Anzeige USB Standard-USB Slave Rücksetzschalter Drucktaste Spannungsversorgung des Panels Stift Signal 24 V (+) Erde (–) Spannungsversorgung: 24 V DC +30%/–20% oder 19 V AC ±15% Spannung mit Vollweggleichrichter Stromaufnahme: Leistungsausgabe ohne Hintergrundbeleuchtung PCD7.D457VT5F max. 500 mA Spannung mit Steckfassungsstecker für ein Kabel mit max. 1.5 mm Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 11: Schnellstart
Display 5.7 Zoll B × H, 117 × 88 Trockenbauwand-Montagesatz für MB-Panels Die MicroBrowser-Panels sind nicht nur zur Befestigung im Schaltschrank geeignet, sondern sehen auch im Büro oder Wohnzimmer oder an einer Wand angebracht sehr gut aus. Deshalb liefern wir Montagesätze zur Massiv- und Hohlwandmontage. 5.7 Zoll/7 Zoll Unterputzmontage Aufputzmontage PCD7.D457-IWS2 PCD7.D457-OWS2 Ausschnitt B × H, 270 × 211 Mindesttiefe Bei Massivwänden 75 mm Bei Hohlwänden 65 mm Weitere Informationen siehe SBC Systemkatalog. Betrieb und Handhabung des Touchscreens Verwenden Sie nur Ihren Finger, einen Touchscreen-Eingabestift odereinen weichen Fin- ger-Stylus zur Bedienung. Verwenden Sie keine scharfen Hilfsmittel (z.B. scharfe metallische Gegenstände, Papierklammern, Schraubenzieher usw.). Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 12: Monitoring-Applikation
(IE, Chrome, Firefox) Zugriff auf Protokolldaten und das Web-Projekt Integrierte USB-Schnittstelle zur mit FTP Aktualisierung und Wartung Anwenderunterstützung Anwenderverwaltung mit bis zu Benutzeroberfläche in . . . 2 Anwenderebenen verschiedenen Sprachen Die tägliche Ansicht ist nur verfügbar, wenn die Speichererweiterung eingesteckt ist Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 13: Web-Applikation-Grundmodus
Saia-Burgess Controls AG S-Monitoring-Applikation Grundlegende Funktionen 2.1.2 Web-Applikation-Grundmodus Weitere Informationen im Dokument 26-582 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 14: Einfache Navigation Mit Der Zähler-Zusammenfassungsliste
Saia-Burgess Controls AG S-Monitoring-Applikation Grundlegende Funktionen 2.1.3 Einfache Navigation mit der Zähler-Zusammenfassungsliste Die Zähler-Zusammenfassungsliste bietet eine hervorragende Übersicht und eine einfache Navigation zwischen den angeschlossenen Zählern. Rufen Sie die Zusammenfassungsliste direkt von der Startseite auf, indem Sie die folgende Schaltfläche drücken. Navigation zur Zählerliste Nach Antippen eines verbundenen Zählers (grün markiert) erscheint eine Popup-Anzeige mit wesentlichen Informationen zum jeweiligen Zähler. Rot markierte Zähler weisen einen Verbindungsfehler auf oder sind nicht mehr verfügbar. Impulszähler über das Modul H104 erscheinen als ein einzelner Zähler. Die Navigation zwischen verschiedenen Eingängen ist im Popup deaktiviert. Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 15: Vom Energiezähler Bereitgestellte Live-Werte
Nächster S-Bus Rückset- scannen menü Zähler Zähler Zähler zung von Zählern Aktueller Zähler Letzter Zähler Der Status der einzelnen Energiezähler wird ununterbrochen überprüft. Die folgenden Betriebsarten werden angezeigt: Verbindung zum Energiezähler ist OK Der Zähler wird erkannt, aber es besteht ein Verbindungsproblem Keine Verbindung zum Energiezähler Weitere Werte wie Blindleistung, Wirkleistung und cos phi: Manuelles Zurücksetzen der Maximum- und Minimumleistungswerte Weiter: Zurück: Tendenzdiagramm der Zählerwerte Leistungsaufnahme Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... - Seite 16 Saia-Burgess Controls AG S-Monitoring-Applikation Grundlegende Funktionen Trenddiagramm der gegenwärtigen Leistungsaufnahme in kW: Weiter: Zurück: Wert der Zähleranzeige Weitere Werte Der auf dem Zähler angezeigte Effektivwert zeigt alle Energiezähler auf dem S-Bus an: Zurück: Tendenzdia- gramm Wert der Zähleranzeige Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
-
Seite 17: Visualisierung Des Verbrauchs Mittels Balkendiagrammen
Counter Counter_1 name (max. 11 char.) Weitere Informationen siehe SBC Systemka- talog 26-215. Navigation: Menü Startseite Month (Monat) S-Bus address 1 Counter Counter_1 name (max. 11 char.) Navigation: Menü Startseite Year (Jahr) S-Bus address 1 Counter Counter_1 name (max. 11 char.) Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01 S-Bus address 1... -
Seite 18: Schaltfläche Today (Heute)
Saia-Burgess Controls AG S-Monitoring-Applikation Grundlegende Funktionen Beschreibung der Navigation auf der Balkendiagramm-Website: Comparison (Vergleich) Änderung Änderung Today Startseite des Zählers des Datums (Heute) 2.1.6 Schaltfläche Today (Heute) Eine zusätzliche Schaltfläche wurde hinzugefügt. Das Tippen auf die entsprechende Schaltfläche auf der Website für den Verbrauch nach Woche, Monat und Jahr und für die Kosten pro Woche, Monat und Jahr schaltet die Bildschirmanzeige sofort auf das aktuelle Datum (Woche, Monat, Jahr) um. Diese Funktion ist nützlich, wenn Sie durch Zeiträume navigieren und schnell zum aktuellen Datum zurückkehren möchten. Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 19: Vergleich Zwischen Zählern Und Zeiträumen
Vergleich zwischen Zählern und Zeiträumen Zwischen Zählern und Zeiträumen kann ein visueller Vergleich vorgenommen werden. Der Vergleich wird folgendermassen ausgeführt: 1. Navigieren Sie, um den Referenzzähler und die Zeiträume zu wählen. In dem folgenden Beispiel zum Zähler «Kaffee L» und Woche «2». 2. Beginnen Sie den Vergleich durch Antippen der Schaltfläche Comparison (Vergleich). Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... - Seite 20 Saia-Burgess Controls AG S-Monitoring-Applikation Grundlegende Funktionen 3. D ie Referenzbalken werden zusammen mit dem Namen des Referenzzählers und dem Zeitraum oben rechts auf dem Bildschirm angezeigt. 4. S ie können jetzt die Referenz und einen anderen Zähler oder Zeitraum durch Navigation normal vergleichen. 5. Drücken Sie einfach die Schaltfläche Deactivate (Deaktivieren), um den Bildschirm Com- parison (Vergleich) zu deaktivieren. Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
-
Seite 21: Kosten
Die im Diagramm gezeigten Kosten nach Tag, Woche, Monat und Jahr entsprechen der Leistungsaufnahme. Tarif 1 und Tarif 2 können für jeden Energiezähler eingegeben werden. Globale Währungen wie Euro, Schweizer Franken oder US-Dollar können unter Setup (Einrichtung) eingegeben werden, wenn Sie als Admin angemeldet sind. Siehe Kapitel «Anmeldung als Admin». Setup (Einrichtung) ➞ Energy meter (Energiezähler) ➞ Tariff (Tarif) Zurück Erster Voriger Nächster Letzter Zähler Zähler Zähler Zähler Kosten pro Woche Kosten pro Monat Kosten pro Jahr Ø: B ei Erscheinen dieses Symbols wurde kein Mitternachtsprotokoll für die vorhergehende Nacht erstellt. Der Mittelwert des Energieverbrauchs wird berechnet. 2-10 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 22: Visualisierung Des S0-Impulszählers Pcd7.H104Se
Saia-Burgess Controls AG S-Monitoring-Applikation Grundlegende Funktionen 2.1.9 Visualisierung des S0-Impulszählers PCD7.H104SE Die S-Monitoring-Applikation erstellt automatisch vier virtuelle Zähler pro PCD7.H104SE-Modul. Jeder dieser vier Zähler wird auf dem Bildschirm als ein einzelner Standard-S-Bus-Zähler angezeigt. Die Zählerwerte werden in der CSV-Datei protokolliert. Jeder S0-Zähler wird per Standardnavigation angezeigt. Beispiele für S-Busadressen: Zähler 1.0 S01 ➞ Zähler 1.1 S02 ➞ Zähler 1.2 S03 ➞ Zähler 1.3 S04 Die Visualisierung entspricht der Anzeige des Standard-S-Bus-Zählers. Die Einheit und der Faktor können unter Setup (Einrichtung) eingestellt werden ➞ Energy meter (Energiezähler) ➞ Meter unit (Zählereinheit) (nur, wenn Sie als Admin angemeldet sind). Siehe Kapitel «Anmeldung als Admin». 2-11 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 23: Ersetzen Des Energiezählers Saia Pcd
Grundlegende Funktionen 2.1.10 Ersetzen des Energiezählers Saia PCD ® Das E-Monitor-Panel erkennt automatisch, dass ein Zähler ersetzt wurde, falls eine der folgenden Bedingungen auf die gleiche S-Busadresse zutrifft: ● Die ASN des neuen Energiezählers entspricht nicht der alten (z.B. ein anderer Typ von bidirektionalem Zähler oder eines PCD7.H104SE-Moduls) ● Die serielle Nummer ist nicht dieselbe ● Der Zählerwert ist nicht plausibel (der neue Wert ist niedriger als der Wert des ausgetauschten Zählers) Ersetzen eines Zählers 1. D er E-Monitor speichert fortlaufend den letzten bekannten Wert eines Energiezählers während des Betriebs. 2. Ein Energiezähler wird ersetzt und der neue Zähler wurde für die gleiche S-Busadresse konfiguriert. 3. D er E-Monitor ermittelt den Zähler als ersetzt und meldet dies auf der Benutzeroberfläche mit einer Warnung. Ersatz des Zählers 4. W enn der Anwender auf die orangefarbene Warnung tippt, wird er automatisch zum Bildschirm Setup (Einrichtung) weitergeleitet, auf dem der E-Monitor automatisch den neuen Wert eingestellt hat bzw. wo der Anwender diesen Wert manuell ändern kann. 2-12 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... - Seite 24 Saia-Burgess Controls AG S-Monitoring-Applikation Grundlegende Funktionen 5. D er neue Zählerwert kann auf der folgenden Website angegeben werden. Navigation: Setup (Einrichtung) ➞ Energy meter (Energiezähler) ➞ Meter comparison (Zählervergleich) Ersetzen des PCD7.H104SE durch einen Energiezähler: Der E-Monitor erstellt automatisch eine neue Protokolldatei (CSV-Datei), wenn ein PCD7. H104SE durch einen Energiezähler ersetzt wird. Die alten Dateien werden jedoch nicht gelöscht. Ersetzen des PCD7.H104SE durch einen PCD7.H104SE: Der Vorgang entspricht dem für Standardenergiezähler, aber es können bis zu 4 Werte eingestellt werden (einer für jeden S0-Zähler). Dies trifft logischerweise auch auf bidirektionale Zähler zu. Diese können durch alle bidirektionalen Zähler ersetzt werden, aber die Informationen sind anschliessend verloren. 2-13 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
-
Seite 25: Einrichtung Von Konfigurationen
Saia-Burgess Controls AG S-Monitoring-Applikation Einrichtung von Konfigurationen Einrichtung von Konfigurationen 2.2.1 Einrichtung der Web-Applikation Um Ihre Einstellungen im Menü Setup (Einrichtung) zu konfigurieren, müssen Sie als Administrator angemeldet sein. Siehe Kapitel «Anmeldung als Admin». 2-14 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 26: Anmeldung Als Admin
2.2.2 Anmeldung als Admin S-Monitoring basiert auf 2 Anwenderebenen. Als Standardanwender haben Sie nur einen schreibgeschützten Zugang. Sie können jedoch die Sprache einstellen und Ihr eigenes Kennwort sowie Ihren Anwendernamen ändern. Bei einer Anmeldung als Administrator sind Ihre Privilegien uneingeschränkt und Sie können alle Einstellungen unter Setup (Einrichtung) konfigurieren oder ändern, indem Sie auf das Symbol «Anwender» im oberen Bereich jeder Seite tippen. Anwenderebene Vorgabename Vorgabekennwort Admin 12345678 Anwender – kein Kennwort – Durch Aktivierung des Kontrollfeldes «Auto Login» (Auto-Anmeldung) ist keine Anwenderauthentifizierung nach dem Neustarten der Applikation erforderlich. Falls der Anwendername oder das Kennwort verloren geht, muss die Anwender- konfiguration von Saia PG5 heruntergeladen werden! ® 2-15 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 27: Gruppe Von Energiezählern
Saia-Burgess Controls AG S-Monitoring-Applikation Einrichtung von Konfigurationen 2.2.3 Gruppe von Energiezählern Es können bis zu 32 unabhängige Gruppen von Energiezählern erstellt werden. Tippen Sie zum Hinzufügen eines Zählers einfach auf dem Bildschirm «Configuration» (Konfiguration) auf die gewünschte Einheit. Hierdurch wird der gewählte Energiezähler zur Gruppe hinzugefügt. Tippen Sie zum Entfernen des Zählers aus der Gruppe diesen einfach in der Gruppe an. Eine Gruppe kann ebenfalls eine Gruppe enthalten. Diese Funktion ist nur bei einer Anmeldung als Administrator zugänglich. Die Funktion kann hauptsächlich zur Berechnung der gelieferten und verbrauchten Energie sowie zur Anzeige der «Nettoenergie» verwendet werden. Navigation: Setup (Einrichtung) ➞ Energy meter (Energiezähler) ➞ Groups (Gruppen) In diesem Beispiel entspricht die «Gesamt»-Gruppe der Energie von ALE3 – AWD3 + ALD1 Eine Plausibilitätsprüfung für die Einheit wird bei der Gruppierung nicht durchgeführt. Deshalb zeigt der E-Monitor auch keine Meldung an, ob der Anwender zum Beispiel den elektrischen Energieverbrauch mittels Wärmeenergie berechnet. Hinweis: Eine Gruppe wird nur angezeigt, wenn jeder der darin enthaltenen Zähler konfiguriert ist (Status OK). 2-16 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 28: Datums- Und Zeiteinstellungen
● Stromphasen 1, 2 und 3 • PRMS-Summe ● PMRS-Phasen 1, 2 und 3 • QRMS-Summe ● QRMS-Phasen 1, 2 und 3 • T1/T2-Summe ● T1/T2-Teilwerte Beispiel: Gebäude: Raum 1 und Raum 2 Raum 1 Raum 2 Raum 1 Gruppe = Energiezähler 1 + Energiezähler 2 Raum 2 Gruppe = Energiezähler 3 + Energiezähler 4 Gruppenbildung = Raum 1 Gruppe + Raum 2 Gruppengebäude = Raum 1 Gruppe + Raum 2 Gruppe = EM1 + EM2 + EM3 + EM4 2.2.4 Datums- und Zeiteinstellungen Die SNTP-Technik synchronisiert die interne Uhr mit der koordinierten Weltzeit (UTC). SNTP kann die Zeit im Allgemeinen innerhalb von zehn Millisekunden über das Internet synchronisieren und unter idealen Bedingungen eine Genauigkeit von weniger als eine Millisekunde in LANs erzielen. Asymmetrische Routen und Netzwerküberlastungen können Fehler von 100 ms oder mehr verursachen. Eine Konfiguration kann nur bei einer Anmeldung als Administrator erfolgen. Siehe Kapitel «Anmeldung als Admin». Navigation: Startseite ➞ Setup (Einrichtung) ➞ System ➞ Time & Date (Zeit und Datum) Bei Aktivierung einer Uhrensynchronisation über SNTP muss eine Zeitzone gewählt werden. 2-17 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 29: Erweiterte Funktionen
Saia-Burgess Controls AG S-Monitoring-Applikation Erweiterte Funktionen Erweiterte Funktionen In der Applikation für den einsatzfertig gelieferten E-Monitor sind zusätzliche «erweiterte» Funktionen programmiert. Diese Funktionen erfordern spezielle IT- und Programmierfähigkeiten und können in Setup (Einrichtung) aktiviert werden. Wir empfehlen eine zusätzliche Schulung für die Verwendung dieser Funktionen. Kontaktieren Sie bitte den SBC Support für weitere Informationen. Weitere Informationen siehe Dokument 26-582. 2-18 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... - Seite 30 Saia-Burgess Controls AG S-Monitoring-Applikation Erweiterte Funktionen Aktivierung der erweiterten Funktionen: Navigieren Sie zur Aktivierung der erweiterten Funktionen zu Startseite ➞ Setup (Einrichtung) ➞ S-Monitoring Mode (S-Monitoring-Modus) und aktivieren Sie das folgende Kontrollfeld. Zur Konfiguration und zum Aufruf des Menüs Setup (Einrichtung) müssen Sie als Administrator angemeldet sein. Siehe Kapitel «Anmeldung als Admin». 2-19 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
-
Seite 31: Daten-E-Mail
Sie müssen die IP-Adresse des SMTP-Mail-Servers eintragen. DNS (mailto@gmx.net) und SSL-Authentifizierung werden nicht unterstützt. Beispiel: Festlegung der SMTP-Serveradresse 1. H at der GMX SMTP-Server die mail.gmx. net-Adresse? ➞ Das Feld F erfordert die IP-Adresse des SMTP-Servers 2. Ö ffnen Sie das Befehlsfenster in Windows (geben Sie cmd.exe auf der Start-Zeile ein) 3. G eben Sie << ping mail.gmx.net >> ein 4. D ie Antwort ist die IP-Adresse des SMTP-Servers 213.165.64.20 2-20 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 32: Lastprofil
60 Minuten gewählt werden. ● A ktivieren Sie den Synchronisierungsimpuls, wenn das Intervall durch ein Eingangssignal vom Controller ausgelöst werden soll. Einstellung der Höchsterkennung ● A uswahl von 3, 6 oder 12 Monaten ● D er Maximalwert wird innerhalb des ge- wählten Zeitraums angezeigt Auswahl von Zählern ● W ählen Sie die Zähler, für die die mittlere Belastung aufgezeichnet werden soll ● S -Bus-Eingangsadresse des Zählers und aktivieren ● P CD7.H104SE-Impulszähler besitzen 4 Eingänge pro Einheit und haben deshalb eine Unteradresse 2-21 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 33: Technische Daten
50 °C … Lagerung: –25…+70 °C Relative Luftfeuchtigkeit Betrieb: 10…80% Lagerung: 10 98% (nicht-kondensierend) … Prozessor Coldfire CF5373L, 240 MHz Echtzeituhr (RTC) Ja, mit Batterieunterstützung Technische Daten PCD7.D457VT5E0 Bildschirmdiagonale 5.7 Zoll TFT Auflösung/Pixel VGA 640 × 480 Touchscreen Vier-Draht-Widerstandstechnik Kontrasteinstellung Hintergrundbeleuchtung Spannungsversorgung 18…32 V Stromaufnahme Max. 500 mA Schutzklasse (Vorderseite) -
Seite 34: Batterie
Die Komponenten enthalten keine vom Anwender auszutauschende Teile. Senden Sie bitte bei Auftreten von Hardware-Problemen die Komponenten an SBC zurück. Die Ressourcen (Register, Markierungen, Timer, Zähler usw.) und Zeichenfolgen/DBs werden im RAM gespeichert. Um zu verhindern, dass diese verloren gehen und zur Versorgung der Hardware- Uhr während eines Spannungsausfalls sind die Geräte mit einer Batterie ausgerüstet: CPU-Modell Puffer Pufferzeit PCD7.D457VT5E0 Renata Lithium-Batterie CR2032 1 3 Jahre … Abhängig von der Umgebungstemperatur: Je höher die Temperatur, desto kürzer ist die Pufferzeit. 1) Neue Controller enthalten Batterien im Lieferumfang, und diese müssen während der Inbetriebnahme eingesetzt werden. Hierbei muss die Polarität der Batterien beachtet werden. CPUs mit Lithium-Batterien sind nicht wartungsfrei. Die Batteriespannung wird durch die CPU überwacht. XOB 2 wird aufgerufen, wenn:... -
Seite 35: Externes Speicher-Modul Pcd7.R610
Von Version 2.1.300 COSinus-Version SPS Von Version 1.23.32 COSinus-Version MB-Panel Von Version 1.23.32 SPANNUNGSVERSORGUNG Modulspannungsversorgung Stromaufnahme Im Betrieb einsteckbar Ja, der Schreib-/Lesezugriff muss zuerst gesperrt werden LED-Anzeige ● Rote LED Funktion wie bei einem Festplattenlaufwerk, blinkt während der Datenverarbeitung Grüne LED Das Modul darf nicht entfernt werden, während diese LED ● eingeschaltet ist. Die LED ist deaktiviert, wenn das Modul sicher entfernt werden kann. Daten können verloren gehen, wenn das Modul bei aktivierter LED entfernt wird. Bestellinformationen: Bestelltyp Beschreibung Gewicht PCD7.R610 Basismodul für Mikro-SD-Speicherkarte, auf Steckplatz M1 20 g oder M2 einsteckbar (Mikro-SD-Karten sind nicht enthalten) Das Basismodul PCD7.R610 hat einen Steckplatz für PCD7.R-MSD1024 Micro-SD-Flashkarten. Damit kann die Micro-SD-Flashkarte (1 GByte) platzsparend an den Steckplätzen M1 und M2 eingesetzt werden. Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 36: Mikro-Sd-Speicherkarte Pcd7.R-Msd1024
Technische Daten Industriell, hohe Für einen eingebetteten industriellen Markt konzipiert. Spannungserkennung Zuverlässigkeit und Energieverlustmanagement zur Verhinderung einer Datenkorruption nach der Abschaltung. Verschleissausgleich Schreibzugriffe werden gleichmässig auf alle Zellen verteilt, damit diese gleichmässig verwendet werden. Hierdurch wird die Verwendungszeit der Karte erhöht. Einlagige Speicher- für bis zu 100 000 Schreibzyklen Technologie (SLC) Datenerhalt 10 Jahre MTBF > 3 000 000 Stunden Zahl von Einsetzungen >10 000 Erweiterter Temperaturbereich –25…85 °C Bestellinformationen: Bestelltyp Beschreibung Gewicht PCD7.R-MSD1024 Mikro-SD-Speicherkarte 1024 MBytes (einschliesslich SD-Speicher-Adapter) Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 37: Historische Daten
Saia-Burgess Controls AG Historische Daten Importieren von Daten und Erstellen von Berichten in Excel Historische Daten Importieren von Daten und Erstellen von Berichten in Excel Unterstützte Betriebssysteme: Windows XP, Windows Vista und Windows 7. Unterstützte SBC S-Energie- und S-Monitoring-Geräte: ● PCD7.D457VT5E0 E-Monitor Web-Panel, unterstützt S-Monitoring ● PCD1.M0160E0 E-Monitor, unterstützt S-Monitoring ● PCD1.M2160 CPU mit Ethernet, unterstützt S-Monitoring ●... - Seite 38 Saia-Burgess Controls AG Historische Daten Importieren von Daten und Erstellen von Berichten in Excel Berichtsbeispiele: Nachfolgend können Sie einige Bildbeispiele von Berichten finden. Die Berichte werden basierend auf Vorlagen erzeugt, die entsprechend Ihren Anforderungen angepasst werden können. Kontakt: Engiby sàrl, Route des Noyers 25, 1782 Formangueires, Schweiz, www.engiby.ch Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
-
Seite 39: Tagesprotokolldatei
Speicherung Die Tagesprotokolldatei wird auf einem internen Flash-Speicher abgelegt. Protokolldatei ● 1 Protokolldatei pro Jahr für jeden Zähler mit Informationen über 4 Zählwerte, Tarife und Zeitstempel. ● Werte werden einmal täglich gespeichert (um Mitternacht). ● Per Vorgabe werden 4 Jahre gespeichert. 5-Minuten-Protokolldatei Speicherung Bei eingesteckter Flash-Karte (1 GB) wird automatisch eine Protokolldatei für jeden Zähler erstellt. PCD7.R610 PCD7.R-MSD1024 Haltermodul für die Mikro-SD-Karte 1 GB, Mikro-SD-Karte PCD-formatiert Weitere Informationen siehe den SBC Systemkatalog 26-215. Protokolldatei ● Für jeden Zähler wird eine Protokolldatei mit Informationen über 4 Zählwerte, Tarife, 9 zusätzliche Werte und Zeitstempel erstellt. ● Per Vorgabe werden der vorhergehende und der laufende Monat gespeichert. ● Die Werte werden in Intervallen von 5 Minuten gespeichert. ● Die Funktion kann im Saia PG5 Device Configurator deaktiviert werden. ® Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 40: Verschiedene Wertarten
SNMP/ Ethernet SNMP Logik Ethernet/ Monalyse Datenserver E-Controller Jeder Zähler gibt verschiedene Werte aus. Die Werte werden in zwei Arten unterteilt: 1. Zählwerte Jeder Zähler kann bis zu 4 Zählwerte besitzen. Die SBC Energiezähler verfügen normalerweise über ein oder zwei (zwei Tarife oder bidirektional). Die Zählwerte – werden einmal pro Tag in CSV-Dateien gespeichert. – besitzen eine spezifische Einheit, die mit dem CGI-Befehl aufgerufen werden kann. 2. Zusätzliche Werte Die zusätzlichen Werte werden nicht in CSV-Dateien protokolliert; deshalb sind keine Verlaufsdaten vorhanden (z.B. Spannung, Strom, Cos Phi usw.) Die zusätzlichen Werte – werden nicht in CSV-Dateien gespeichert. – besitzen keine Einheit, die mit dem CGI-Befehl aufgerufen werden kann. Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 41: Abfragen Von Daten Mit Cgi-Aufrufen
Wir empfehlen, nicht mehr als 20 Werte mit einer Abfrage abzurufen. Abfrage http://<Controller IP>/cgi-bin/getValues.exe?CGI_tag0&CGI_tag1&CGI_tag2… Antwort Wert0&Wert1&Wert2&Wert3…. 4.5.2 CGI_tags zur Abfrage von Istwerten Die mit dem getValues.exe-Befehl zu verwendenden S-Monitoring-Tags besitzen immer die gleiche Syntax. Diese beginnen mit NT-EM (Energieüberwachungs-Tags), gefolgt von der Adresse des Zählers und des Wertes, den Sie vom Zähler abrufen möchten. NT-EM,<Adr>,<valueTag>:unit:8 Stromzähler- Adresse des Abzurufender Wert Einheit des Zählers und Zählers maximale Anzahl der Tags Zeichen (nur für Zählwerte) Sehen Sie Kapitel 5 als Referenz für die Tags zum Abfragen der Istwerte von verschiedenen SBC S-Buszählern. Energieüberwachungs-Tags. Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 42: Beispiel
Die zu lesenden Werte sind: Adresse 1 (ALD1B): ● Gesamtzählerwert (verwendet) mit Einheit ● Gesamtzählerwert (erzeugt) mit Einheit Adresse 2 (ALE3): ● Spannung Phase 1 ● Spannung Phase 2 ● Spannung Phase 3 ● Gesamtzählerwert von Tarif 1 mit Einheit Adresse 3 (PCD7.H104SE): Das PCD7.H104 verfügt über 4 Zähler in einem Gerät. Deshalb sind Unteradressen vorhanden. In diesem Fall sind diese 3.0 3.1 3.2 3.3 ● Gesamtzählerwert (Zähler0) mit Einheit ● Gesamtzählerwert (Zähler2) mit Einheit CGI-Befehl (alle Werte auf einen Blick) Mit dem folgenden CGI-Befehl erhalten Sie alle auszulesenden Werte. http://192.168.12.250/cgi-bin/getValues.exe?NT-EM,1,WT1total:unit:20&NT- EM,1,WT3total:unit:20&NT-EM,2,UrmsL1&NT-EM,2,UrmsL2&NT-EM,2,UrmsL3&NT- EM,2,WT1total:unit:20&NT-EM,3.0,WT1total:unit:20&NT-EM,3.2,WT1total:unit:20 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 43: Abruf Von Verlaufsdateien Über Das Http-Protokoll
Ordner: INTFLASH:/ ENERGYLOG/ COUNTER/ <YEAR> Protokolle der virtuellen anwendungsspezifischen Zähler (nur verfügbar, wenn Sie FBox-Elemente im Anwenderprogramm verwendet haben) GROUPS/ <YEAR> Protokolldateien von Gruppen SBUS_P0/ <YEAR> Protokolldateien von Saia PCD S-Buszählern ® In jedem Ordner ist für jede Zähleradresse eine Datei vorhanden. Die Dateien besitzen die folgende Struktur: DAY,015_3_2013_000.csv Datei Zähleradresse_ Jahr Dateiindex Teilnetzadresse Der Dateiname hat immer die gleiche Syntax. In den nachfolgend beschriebenen DAY(Tages)- Dateien sind immer Daten von einem Zähler für ein gesamtes Jahr enthalten. Für jeden Tag ist ein Protokolleintrag um Mitternacht vorhanden. Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 44: Dateisystemstruktur
INTFLASH : Enthält: ● INTFLASH/CONFIG/ KEYMAP.DAT Tastaturkonfiguration – nur MB mit Tasten (Funktionstasten). Gilt nicht für dieses MB-Panel. PASSWD.DAT Wird nur angezeigt, falls ein Kennwort erstellt wurde. (Haben Sie Ihr Kennwort vergessen? Löschen Sie diese Datei.) TSPOINTS.DAT Zur internen Verwendung ● INTFLASH/WEBPAGES Verzeichnis für alle Projektdateien, die Sie unter «LOCAL» speichern möchten (teq, GIF-Dateien, usw.) ● INFLASH/FONT Das FONT-Verzeichnis muss vom Anwender erstellt werden. Es enthält alle speziellen oder zusätzlichen .bft-Dateien mit Schriftarten. ● INFLASH/TRENDLOGS Das TRENDLOGS-Verzeichnis wird automatisch beim Speichern von Protokollen erstellt. Die .CSV-Dateien mit den Protokollen werden automatisch an diesem Ort gespeichert (diese Funktion verwendet den Web-Editor MB Macro S2F). ● PLC_SYS Interne Verwendung, kein Zugang (Konfigurationseinstellung, uBT_containers usw.) ● UBT_FS UBT_FS-/LOG.TXT Liste des Startprozesses und der Störungsinformationen (schreibgeschützt) ● WEB Zur internen Verwendung ● SL0FLASH Wird automatisch erstellt, wenn eine SD-Speicherkarte mit der SD-Kartenschnittstelle verwendet wird. Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 45: Beispiel
Die Dateien, die wir erhalten möchten, sind: S-Bus Adresse 1 (ALD1B): ● Jahr 2013 S-Bus Adresse 3.2 (PCD7.H104SE): ● Jahr 2013 Der aktuelle Dateiindex aller Dateien ist 000! Befehl Mit dem folgenden Befehl können Sie die Datei vom Dateisystem lesen http://192.168.12.250/INTFLASH:/ENERGYLOG/SBUS_P0/2013/DAY001_2013_000.csv http://192.168.12.250/INTFLASH:/ENERGYLOG/SBUS_P0/2013/DAY003_2_2013_000.csv Eingabe im Webbrowser: Der Befehl lädt die spezifizierte Datei vom Dateisystem herunter. Speichern Sie die Datei auf Ihrem Computer. Öffnen Sie die Dateien nicht direkt mit Excel! Excel interpretiert einige Energiewerte als Datum! Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 46: Import Von Csv-Dateien In Excel
Saia-Burgess Controls AG Historische Daten Import von CSV-Dateien in Excel Import von CSV-Dateien in Excel Öffnen Sie ein neues Dokument in Excel und wählen Sie Daten/Externe Daten abrufen/Aus Text Wählen Sie «Getrennt» als Option und klicken Sie auf «Weiter». Die CSV-Datei besitzt ein Semikolon als Trennzeichen. Wählen Sie Semikolon und klicken Sie auf «Weiter». 4-10 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... - Seite 47 Saia-Burgess Controls AG Historische Daten Import von CSV-Dateien in Excel Wählen Sie Text für alle Datenspalten, um zu verhindern, dass die Daten als Datum interpretiert werden. Wählen Sie Datum TMJ für die erste Spalte. Schliessen Sie den Import ab. Jetzt werden alle Zählerdaten in Ihre Excel-Tabelle eingelesen. Die Daten haben immer die gleiche Struktur. 4-11 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
-
Seite 48: Aktualisierung Und Spezielle Einstellungen
Saia-Burgess Controls AG Aktualisierung und spezielle Einstellungen Anwendungsaktualisierung Aktualisierung und spezielle Einstellungen Anwendungsaktualisierung 1. PCD/Panel eingeschaltet 2. Aktualisieren Sie die Firmware mit dem SBC FW Downloader über USB oder TCP/IP Vorsicht: Abhängig von der vorhergehenden Firmware- Version wird der INTFLASH formatiert! 3. Dekomprimieren Sie das Sicherungsabbild 4. -
Seite 49: Zusätzliche Informationen Zum Herunterladen Von Fw
Durchmesser. Darunter verbirgt sich eine Taste. Nehmen Sie einen schmalen spitzen Stift oder einen kleinen Schraubenzieher (jeder zylinderförmige Gegenstand mit einem Durchmesser von 3 mm ist geeignet) und verwenden Sie diesen, um die Taste kurz niederzudrücken. Ort der Rücksetztaste siehe Abbildung: Spannungsversorgung Reset (Rücksetz)- GND/+24 V DC Taste S chalten Sie das MB-Panel gleichzeitig über ON ein. Warten Sie 3–4 Sekunden, bis die LED zu blinken beginnt. Laden Sie dann die Firmware mittels des SBC FW Service-Programms herunter. ACHTUNG: Der *.blk-Dateityp wird für eine vollständige FW-Datei verwendet. Verwenden Sie nur die Dateien, die für das PCD7.D457VT5E0-Panel beabsichtigt sind und die durch Saia-Burgess Controls AG geliefert wurden. Rücksetzen/Rückstellen des Gerätes auf die Werkseinstellungen In einigen besonderen Fällen kann die Reset(Rücksetz)-Taste benutzt werden, um das MB- Panel vollständig zurückzusetzen und um die werksmässigen Vorgabeeinstellungen wieder herzustellen. Wann könnte diese Funktion nützlich sein? Falls Sie zum Beispiel die für eine FTP-Verbindung mit dem lokalen Server erforderliche lokale Datei in das falsche Verzeichnis kopiert oder die für das Anzeigen des Einrichtungsmenüs notwendigen Daten unbeabsichtigt gelöscht haben. Der häufigste Fehler ist die Anzeige der Mitteilung «uB-Terminal not found» (uB-Anschluss nicht gefunden), während der Inhalt auf dem Bildschirm unverändert bleibt. Gehen Sie in solch einem Fall wie folgt vor: Schalten Sie das MB-Panel mit OFF aus A ktivieren Sie die Reset-Taste (siehe 14.2.1) im oberen Bereich der hinteren Abdeckung... -
Seite 50: Hintergrundbeleuchtung
Saia-Burgess Controls AG Aktualisierung und spezielle Einstellungen Hintergrundbeleuchtung des Gerätes, indem Sie die Taste niederdrücken. S chalten Sie das MB-Panel gleichzeitig ein. Nach ca. 5 Sekunden wird der Summer mit zunehmender Frequenz aktiviert. G eben Sie, nachdem sich die Tonhöhe (oder die Frequenz) des Summers stabilisiert hat (nach ca. 10 Sekunden) die Rücksetztaste frei und warten Sie. S ie müssen möglicherweise 1 bis 2 Minuten warten. Während dieser Zeit baut die Firmware die gesamte Organisation des Speichers wieder auf und erstellt alle für die Standardeinstellungen erforderlichen Dateien neu. Zum Schluss startet das MB- Panel automatisch neu, und Sie werden gebeten, den Touchscreen-Bildschirm neu zu kalibrieren. Nach der Kalibrierung ist das System vollständig wiederhergestellt. Hintergrundbeleuchtung Der Zeitraum, für den die Hintergrundbeleuchtung eingeschaltet bleibt, kann manuell eingestellt werden. Diese Funktion unterstützt die Energieeinsparung. Bei einer Deaktivierung der Hintergrundbeleuchtung sparen Sie ca. 3/4 Watt, also keinen geringfügigen Wert. Dies verlängert ebenfalls die Nutzungsdauer der Hintergrundbeleuchtung. Nutzungsdauer der Hintergrundbeleuchtung Die normale Nutzungsdauer der Hintergrundbeleuchtung (bei 25 °C) ist mit ca. 50 000 Stunden definiert. Dies entspricht einem Dauereinsatz von 5 Jahren. Dieser Wert wird jedoch schnell verringert (auf die Hälfte oder weniger), wenn die Betriebstemperatur bei 10 °C oder darunter liegt. Es ist sinnvoll, dass der Benutzer dies berücksichtigt und dementsprechend den Bereitschaftszeitraum der Hintergrundbeleuchtung anpasst. Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 51: Energieüberwachungs-Tags
PeriodicLogTime Definiert das Zeitintervall in Minuten, in denen die periodische Protokolldatei geschrieben wird (min. = 3, Vorgabe = 15, max. = 60 Minuten) KeepTimeIndex Definiert, nach wie vielen Jahren Protokolldateien automatisch gelöscht werden (min = 0 → wird nie gelöscht, Vorgabe = 4, max. = 5) User<n> Benutzername 1 bis 4 Password<n> Kennwort 1 bis 4 → entspricht Benutzer 1 bis 4 HasDuplicatedUser Wenn der Tag «User<n>» mit einem Namen geschrieben wird, der bereits für einen anderen Anwender vorhanden ist, wird er ignoriert, und dieser Tag gibt 5 Sekunden lang «1» aus Lock.<n> Lock PPO, <n>: 1 bis 4. Dieser kann verwendet werden, um einen einzelnen Pseudo-Zugang in der WebApp einzurichten. Die App muss den Tag auslösen. Nach einer Zeitüberschreitung wird das PPO entriegelt. Lesen: – 1 → ungültig <n> 0 → nicht verriegelt, 1 → verriegelt Schreiben: 0 → entriegelt, 1…59 s Zeitüberschreitung LogFileMerge 0 → automatische Protokolldatei-Zusammen- führung inaktiv 1 → aktiv Speichern Lesen: 0 → nicht geändert, 1 → geändert Schreiben: 0 → Abbrechen (nicht speichern), 1 → Speichern Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 52: S-Bus
SBus0Retries (Wiederhol-)Versuche auf dem S-Bus. min. = 1 (→ keine Wiederholungen), Vorgabe = 2, max. = 5 SBus0Timeout Die minimale Zeitüberschreitung [ms] hängt von der konfigurierten Baudrate ab und wird automatisch auf Minimalwert eingestellt, wenn die Baudrate geändert wird min. = Vorgabe = f (Baudrate), max. = 1000 SBus0Tolerance Definiert die Zeit in Minuten, in denen der Zähler unerreichbar sein muss, bis er als verloren gekennzeichnet wird. 0 → sofort ( → wie jetzt), Vorgabe 1 min., max. 15 min. (HINWEIS: Nur in der Config-Datei änderbar!) BoostScan Lesen: 0 → Boost-Scan nicht aktiv, 1 → Boost- Scan aktiv Schreiben: 1 → Boost-Scan starten. Der S-Bus wird mit seinen konfigurierten Parametern, aber 1 Wiederholung (um einen schnelleren Scan zu erhalten) initialisiert; nachdem der Bus gescannt wurde, wird er mit den konfigurierten Wiederholungen neu initialisiert. CurrentCounter Ausgabe der aktuell verwendeten S-Busadresse FoundCounter Ausgabe der auf dem Bus gefundenen Zähler SBus0Save Lesen: 0 → nicht geändert, 1 → geändert Schreiben: 0 → Abbrechen (nicht speichern), 1 → Speichern *Siehe Hinweis Kapitel A2 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 53: Zähler
1 → hat einen vorhergehenden Zähler Schreiben: 1 → stellt Addr auf den vorhergehenden Zähler ein Last Lesen: 0 → kein nächster Zähler, 1 → hat einen nächsten Zähler Schreiben: 1 → stellt Addr auf den letzten Zähler ein Navigationsliste Es ist möglich, den aktuellen Zähler von einer Rollliste anstelle der Auf-/Abwärtsbewegung zu wählen (→ «First», «Next», «Prev», «Last») Zugriff Bemerkung NaviFirst Lesen: 0 → Liste kann nicht nach oben bewegt werden, 1 → Liste kann nicht nach oben bewegt werden Schreiben: Liste nach oben scrollen NaviUp Lesen: 0 → Liste kann nicht nach oben bewegt werden, 1 → Liste kann nicht nach oben bewegt werden Schreiben: Liste aufwärts scrollen NaviDown Lesen: 0 → Liste kann nicht nach unten bewegt werden, 1 → Liste kann nicht nach unten bewegt werden Schreiben: Liste abwärts scrollen NaviBottom Lesen: 0 → Liste kann nicht nach unten bewegt werden, 1 → Liste kann nicht nach unten bewegt werden Schreiben: Liste nach unten scrollen NaviElement_<n> 0 <= n <= 7 Lesen: gibt den Namen des Zählers an der Listenposition <n> aus Schreiben: stellt den Zähler auf der Listenposition <n> als aktuellen Zähler ein Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 54: Allgemeines
Name Name des Zählers (max. 23 Zeichen) Einheit Einheit des Zählers (max. 8 Zeichen), Vorgabe für Zähler auf dem S-Bus ist «Wh», für alle anderen «» UnitExp Exponent von «Unit» 0 → Basiseinheit, 3 → Kilo (k), Vorgabe für Zähler auf dem S-Bus ist 3 (→ kW/h), für alle anderen 0 LiveSign erhöht bei jeder Aktualisierung DeleteLogData –1 → alle Protokolldateien löschen 0 → Protokolldateien dieses Zählers löschen PresetTariff Nur S-Bus Zähler: Alle WT<x>Tarif wie in diesem Zähler einstellen ChangeOffset Lesen: 0 → Zähler kann nicht zur Liste ChangeOffset (Versatz ändern) hinzugefügt werden, 1 → Zähler kann hinzugefügt werden Schreiben: 1 → Zähler kann zur Liste ChangeOffset (Versatz ändern) hinzugefügt werden CounterWT<n>IsUsed 0 → WT<n> nicht verwendet, 1 → WT<n> verwendet CounterWT<n>Divisor Mit diesem Divisor wird der ursprüngliche Wert geteilt, um eine physikalische Einheit von der Impulszählung abzuleiten. (HINWEIS: nur für Impulszähler verwenden) SaveCounter Lesen: 0 → nicht geändert, 1 → geändert Schreiben: 0 → abbrechen (nicht speichern), 1 → speichern Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... - Seite 55 ● ● ● ● PrmsL3 ● ● ● ● ● ● QrmsL3 ● ● ● ● ● ● CosPL3 ● ● ● ● ● ● Prmstotal ● ● ● ● ● ● Qrmstotal ● ● ● ● ● ● Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
- Seite 56 WTtotal.CostMonth Summe WT1total und WT2total WTtotal.CostYear Summe WT1total und WT2total WTtotal.CostDay[10 | 15 | 60] Summe der WT1- und WT2-Kosten im aktuellen 10 | 15 | 60 Min-Intervall WTtotal.CostDay[10 | 15 | 60] Summe der WT1- und WT2-Kosten Last im letzten 10 | 15 | 60 Min-Intervall Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
- Seite 57 «add<X>» → plus <X> «sub<X>» → minus <X> <X>: 1…4. unit optional, druckt Einheit. Die Einheit wird vom adressierten Zähler ausgelesen. [] → nicht vorhanden. Der ursprüngliche Wert wird gedruckt (z.B.: Ist der berechnete Wert 3.62 kW/h, wird der Wert «3.62» ausgegeben.) «U» → Der Wert wird mit Einheit gedruckt (z.B.: Ist der berechnete Wert 3.62 kW/h, wird der Wert «3.62 kW/h» ausgegeben.) width Maximale Anzahl der in der Zeichenkette zu verwendenden Zeichen (ohne Einheit) «W<x>» → <x> Zeichen Beispiel (Stromzähler): CalcWTx.WDadd1add2sub3sub4U gibt die heutige Energie WT1 + WT2 - WT3 - WT4 mit ihrer Einheit aus CalcWTx.CWadd1 gibt (+) WT1.Cost der Woche aus. Ausgabewert entspricht der des Tags «WT1total.CostWeek» CalcWTx.CWadd1sub3W5 gibt eine 5 Zeichen umfassende Zeichenkette in WT1– WT3 mit Modifizierer «k» (Kilo), «M» (Mega) oder «G» (Giga) aus, z.B.: «345.2 k» CalcWTx.CWadd1sub3UW5 wie oben, aber mit Einheit, z.B.: «345.2 kWh» Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
-
Seite 58: Gruppenkonfigurationen
Schreiben: 1 → bewegt sich nach oben GCPoolDown Lesen: 0 → kein nächster Zähler, 1 → hat einen nächsten Zähler Schreiben: 1 → bewegt sich nach unten GCPoolLast Lesen: 0 → kein nächster Zähler, 1 → hat einen nächsten Zähler Schreiben: 1 → bewegt sich zum letzten Eintrag der Liste GCGroupFirst → GCPoolFirst, aber für Gruppenliste GCGroupUp → GCPoolUp, aber für Gruppenliste GCGroupDown → GCPoolDown, aber für Gruppenliste GCGroupLast → GCPoolLast, aber für Gruppenliste GCPoolElm_<n> <n> = 0…7 Lesen: Name des Listenelements <n> → Zählername Schreiben: 1 Element <n> in die Gruppenliste verschieben GCGroupElm_<n> → GCPoolElm_<n>, aber für Gruppenliste Schreiben: 1 Element <n> in die Poolliste verschieben Speichern: → GCGroupSave GCGroupElmSign_<n> <n> = 0…7 Lesen: –1 Element <n> zählt negativ, 1 Element <n> zählt positiv Schreiben: Vorzeichen ändern Speichern: → GCGroupSave Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 59: Zählerwechsel
Zählerwechsel Zählerwechsel Ein S-Bus-Zähler kann zur Zählerwechselliste hinzugefügt werden: ● Das System ermittelt eine Änderung, ASN oder SN wurde geändert oder ein gespeicherter Zählerzustand ist nicht plausibel ● Der Zähler wird über den Tag «ChangeOffset» zur Liste hinzugefügt Beim Hinzufügen eines Zählers zu der Änderungsliste wird sein Ausgleich auf eine Art eingestellt, auf die der letzte bekannte Wert gelesen werden kann. Zugriff Bemerkung CounterChgCount Lesen: Zählung des Zählers in der Änderungsliste Schreiben: –1 Liste rückwärts drehen, 1 → Liste vorwärts drehen CounterChgAddr gibt die Adresse des tatsächlichen Zählers aus CounterChgCmd 0 → alles ist OK, mit gegenwärtigen Protokolldateien fortfahren, falls möglich 1 → Ausgleich zurückstellen und mit neuen Protokolldateien beginnen CounterChgCurrVal<n> gibt den Zähler-Istwert zurück CounterChgOffset<n> Lesen: aktueller Ausgleich Schreiben: neuer Ausgleich → Wert neu berechnen CounterChgLastKnownVal<n> gibt letzten bekannten Wert aus CounterChgNewVal<n> Lesen: neuer Wert Schreiben: Neuwert → Ausgleichsneuberechnung Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 60: Balkendaten
Sat. Sun. Monat Zugriff Bemerkung GoToday zum heutigen Datum gehen Num Lesen: Monatsnummer Schreiben: zum Monat navigieren Date Lesen: 1. des angezeigten Monats Schreiben: Datum MonthInc Monat erhöhen MonthDec Monat verringern Days zählt die Tage in diesem Monat Energy. → StatFields StatFields anzeigen Cost. Day.<DayNum> → BarFields BarFields anzeigen 6-10 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... - Seite 61 Datum gehen Date Lesen: Datum des geladenen Tages Schreiben: Datum DayInc Tag erhöhen DayDec Tag verringern Energy. → StatFields StatFields anzeigen Cost. Day10 Hour.<Std>.<Min> → BarFields BarFields anzeigen <Std> → 0 bis 23 <Min> → 0, 10, 20, 30, 40, 50 Day15 Hour.<Std>.<Min> BarFields anzeigen <Std> → 0 bis 23 <Min> → 0, 15, 30, 45 Day60 Hour.<Std> BarFields anzeigen <Std>→ 0 bis 23 6-11 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
-
Seite 62: Statfields (Statistikfelder)
Energy Summe von Energie 1 und 2 Cost1 Kostenzähler 1 Cost2 Kostenzähler 2 Cost Summe der Kosten 1 und 2 Zählervergleich Angezeigte Balkendaten können gespeichert und mit «NT-EM,Ref,Bar.<….>» abgerufen werden. Es ist möglich, 2 Zeiträume von zwei Zählern zu vergleichen. HINWEIS: Die Referenz ist festgelegt und kann nicht geändert werden. Auf den variablen Teil wird über «NT-EM,Addr,Bar.<….>» zugegriffen. Zugriff Speichern Bemerkung SetRefYear Lesen: 0 → Referenzdaten sind ungültig, 1 → Referenzdaten sind gültig Schreiben: 0 → Referenzdaten freigeben, 1 → aktuelle Daten als ref. einstellen SetRefDay Lesen: 0 → Referenzdaten sind ungültig, 1 → Referenzdaten sind gültig Schreiben: 0 → Referenzdaten freigeben, 1 → aktuelle Daten als ref. einstellen 6-12 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 63: Anhang
Saia-Burgess Controls AG Anhang A Symbole Anhang Symbole In Betriebshandbüchern weist dieses Symbol auf weitere Informationen hin, die in diesem oder einem anderen Handbuch oder in technischen Unterlagen zu diesem Thema vorliegen. Zu solchen Dokumenten sind keine direkten Verweise vorhanden. Die durch dieses Symbol gekennzeichneten Anweisungen müssen immer beachtet werden. Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 64: Baudraten Der Energiezähler
1200, 2400, 4800, 9600, 19 200, 38 400, 57 600 und 115 200 Einphasige Energiezähler ab der HW-Version 1.3 und dreiphasige Energiezähler ab der HW-Version 1.5 unterstützen nur noch folgende Baudraten: 4800, 9600, 19 200, 38 400, 57 600 und 115 200 Die Hardwareversion ist auf den Energiezähler aufgelasert: IF: 1.4.2.0 ALD1, AWD1 ALE3, AWC3, AWD3 Bedruckungsschlüssel: HW.HW.FW.FW Beispiel ALE3 mit alter Hardware: IF 1.4.2.9 Beispiel ALE3 mit neuer Hardware: IF 1.5.2.3 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 65: A.2.1 Aufklapplisten Für Die Baudraten Der Energiezähler
Saia-Burgess Controls AG Anhang A Baudraten der Energiezähler A.2.1 Aufklapplisten für die Baudraten der Energiezähler Listeneintrag Baudrate Baudrate mit alter HW mit neuer HW 1200 2400 4800 4800 9600 9600 19200 19200 38400 38400 6 (default) 57600 57600 115200 115200 Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01... -
Seite 66: Versandadresse Der Saia-Burgess Controls Ag
Saia-Burgess Controls AG Anhang A Versandadresse der Saia-Burgess Controls AG Versandadresse der Saia-Burgess Controls AG Saia-Burgess Controls AG Bahnhofstrasse 18 3280 Murten, Schweiz Tel. +41 26 580 30 00 Fax +41 26 580 34 99 E-Mail: info@saia-pcd.com Homepage: www.saia-pcd.com Support: www.sbc-support.com Versandadresse für Rücksendungen von Kunden des Schweizer Büros: Nur für Produkte mit einer Bestellnummer der Saia-Burgess Controls AG. Saia-Burgess Controls AG Service Après-Vente Bahnhofstrasse 18 3280 Murten, Schweiz Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01...
