Saia-Burgess Controls AG
1.4

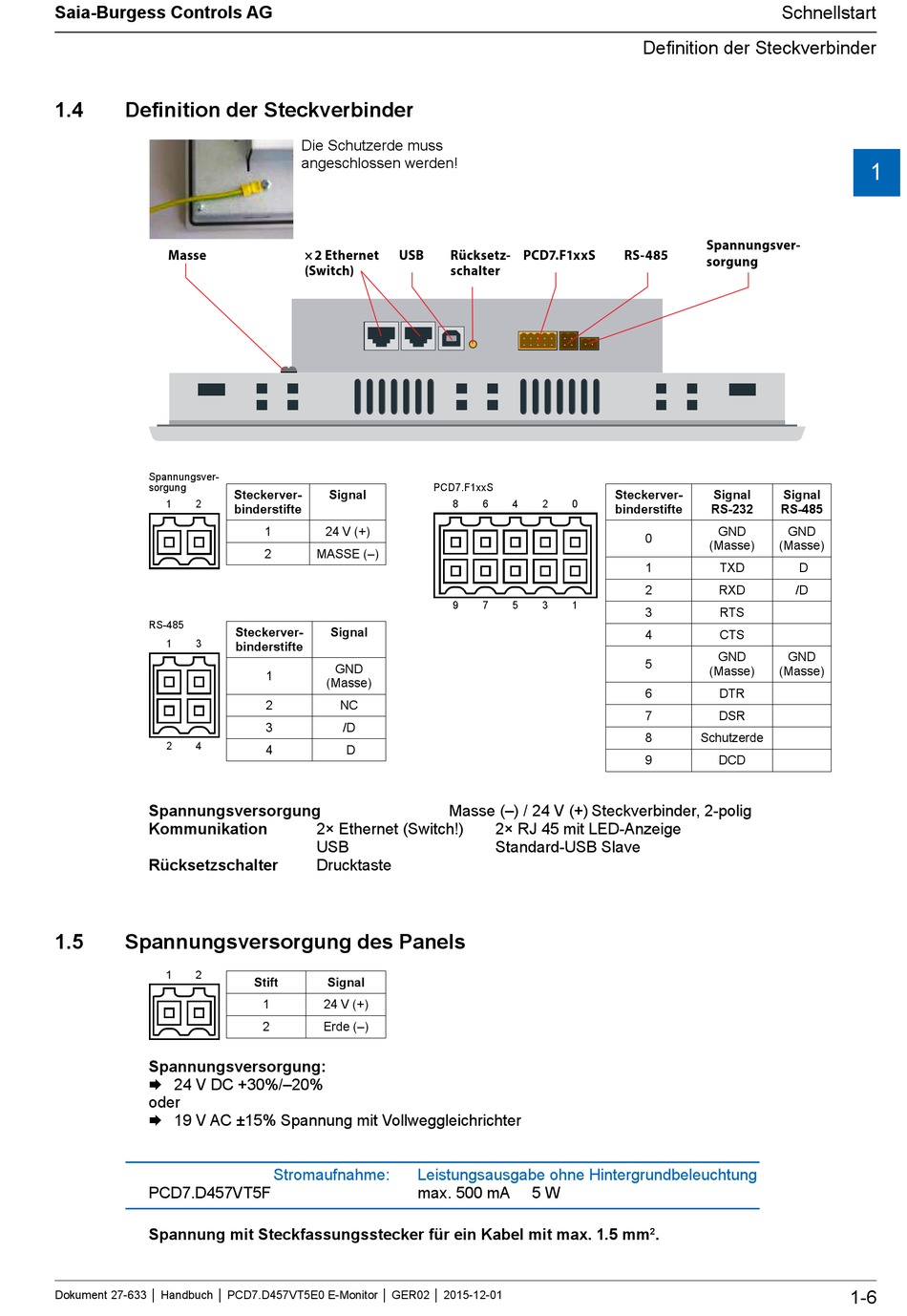

Definition der Steckverbinder
Masse
Spannungsver-
sorgung
1
2
RS-485
1
3
2
4
Spannungsversorgung
Kommunikation
Rücksetzschalter
1.5
Spannungsversorgung des Panels
1
2
Spannungsversorgung:
24 V DC +30%/–20%
oder
19 V AC ±15% Spannung mit Vollweggleichrichter
PCD7.D457VT5F
Spannung mit Steckfassungsstecker für ein Kabel mit max. 1.5 mm
Dokument 27-633 │ Handbuch │ PCD7.D457VT5E0 E-Monitor │ GER02 │ 2015-12-01
Die Schutzerde muss
angeschlossen werden!
× 2 Ethernet
USB
(Switch)
Steckerver-
Signal
binderstifte
1
24 V (+)
2
MASSE (–)
Steckerver-
Signal
binderstifte
GND
1
(Masse)
2
NC
3
/D
4
D
2× Ethernet (Switch!)
USB
Drucktaste
Stift
Signal
1
24 V (+)
2
Erde (–)
Stromaufnahme:
Rücksetz-
PCD7.F1xxS
schalter
PCD7.F1xxS
8
6
4
2
0
9
7
5
3
1
Masse (–) / 24 V (+) Steckverbinder, 2-polig
2× RJ 45 mit LED-Anzeige
Standard-USB Slave
Leistungsausgabe ohne Hintergrundbeleuchtung
max. 500 mA
5 W
Schnellstart
Definition der Steckverbinder
Spannungsver-
RS-485
sorgung
Steckerver-
Signal
Signal
binderstifte
RS-232
RS-485
GND
0
(Masse)
(Masse)
1
TXD
2
RXD
3
RTS
4
CTS
GND
5
(Masse)
(Masse)
6
DTR
7
DSR
8
Schutzerde
9
DCD
.
2
1
GND
D
/D
GND
1-6
