Montage der Panels

1.5.1

Montageim Schaltschrank

•
Die Montageposition ist horizontal. Setzen Sie die Einheit in den Einbauausschnitt.
•
Achten Sie darauf, dass die Lüftungsschlitze (oben auf der Einheit und an beiden
•
Seiten) nicht verdeckt sind, sodass Luft zirkulieren kann.
•
Montieren Sie bei den 5.7"-Panels die 4 Befestigungsteile (2 auf dem Gerät und 2 unter
dem Gerät); bei den 10.4"-Panels die 6 Befestigungsteile (2 auf dem Gerät, 2 unter dem
Gerät und 2 an den Seiten des Gerätes); bei den 12.1"-Panels die 8 Befestigungsteile (3
auf dem Gerät, 3 unter dem Gerät und 2 an den Setiten des Gerätes); Siehe unten
stehende Fotos.

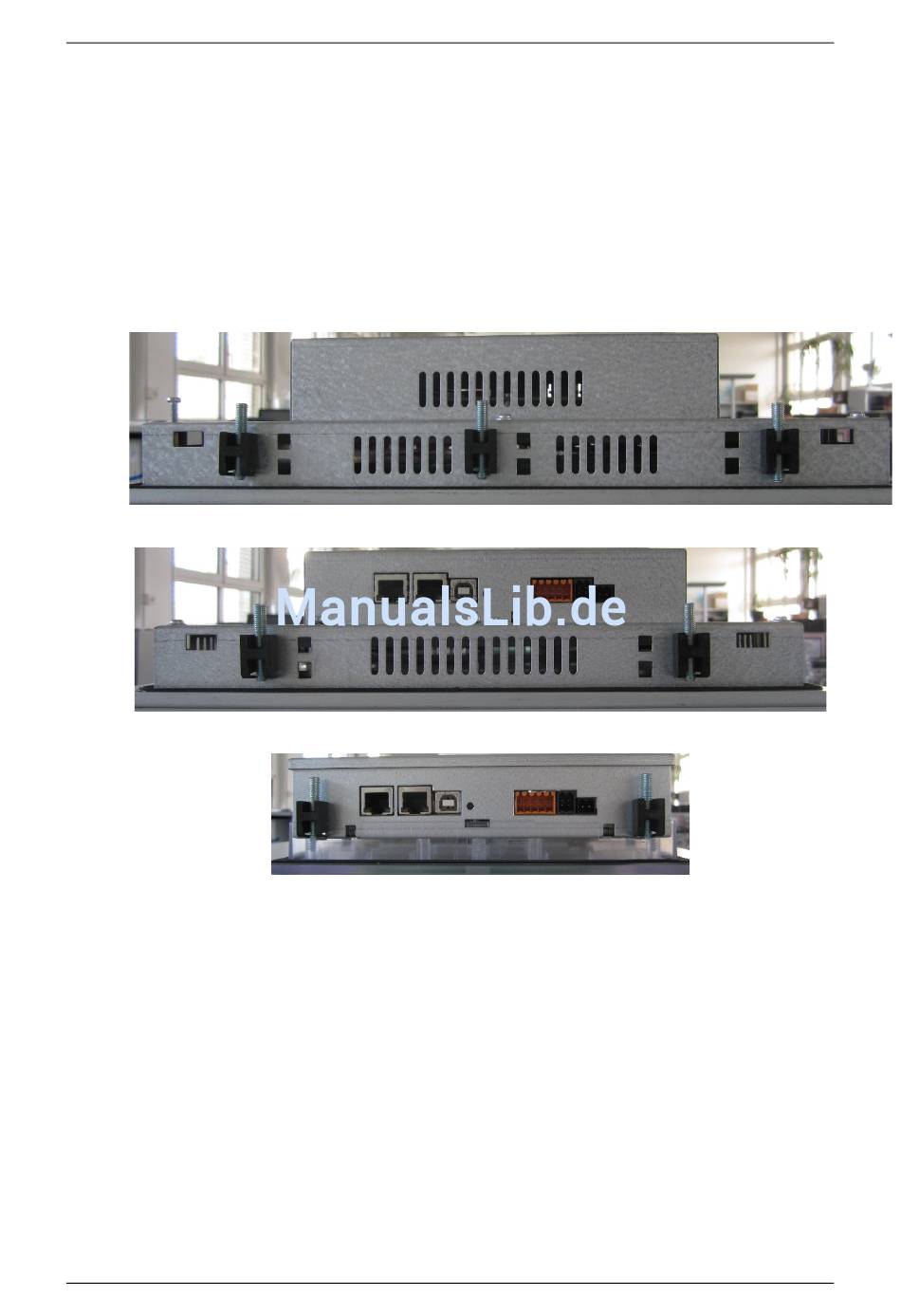

Befestigungssteile der 12.1" Panels
Befestigungssteile der 10.4" Panels
Befestigungssteile der 5.7" Panels
Hinweise:
•
Wenn jemand die Einheit an der Vorderseite des Panels hält, können die Befestigungsteile
einfacher montiert werden.
•
Für die Schrauben wird ein Inbusschlüssel mit 2,5 mm benötigt.
•
Drehen Sie die Schrauben in den Befestigungsteilen so weit, dass sie noch auf dem
Micro-Browser einrasten, ohne von der Platte behindert zu werden.
•
Befestigen Sie sie auf der Einheit und ziehen Sie die Schrauben an, bis sie diePlatte
berühren.
•
Damit die Dichtung schliesst, ist ein Drehmoment von 20 cNm erfordert. Um zu
verhindern, dass die Befestigungsteile brechen, darf ein Drehmoment von 30 cNm nicht
überschritten werden.
