5.4 ANLAGEN MIT EINER ENDSTUFE

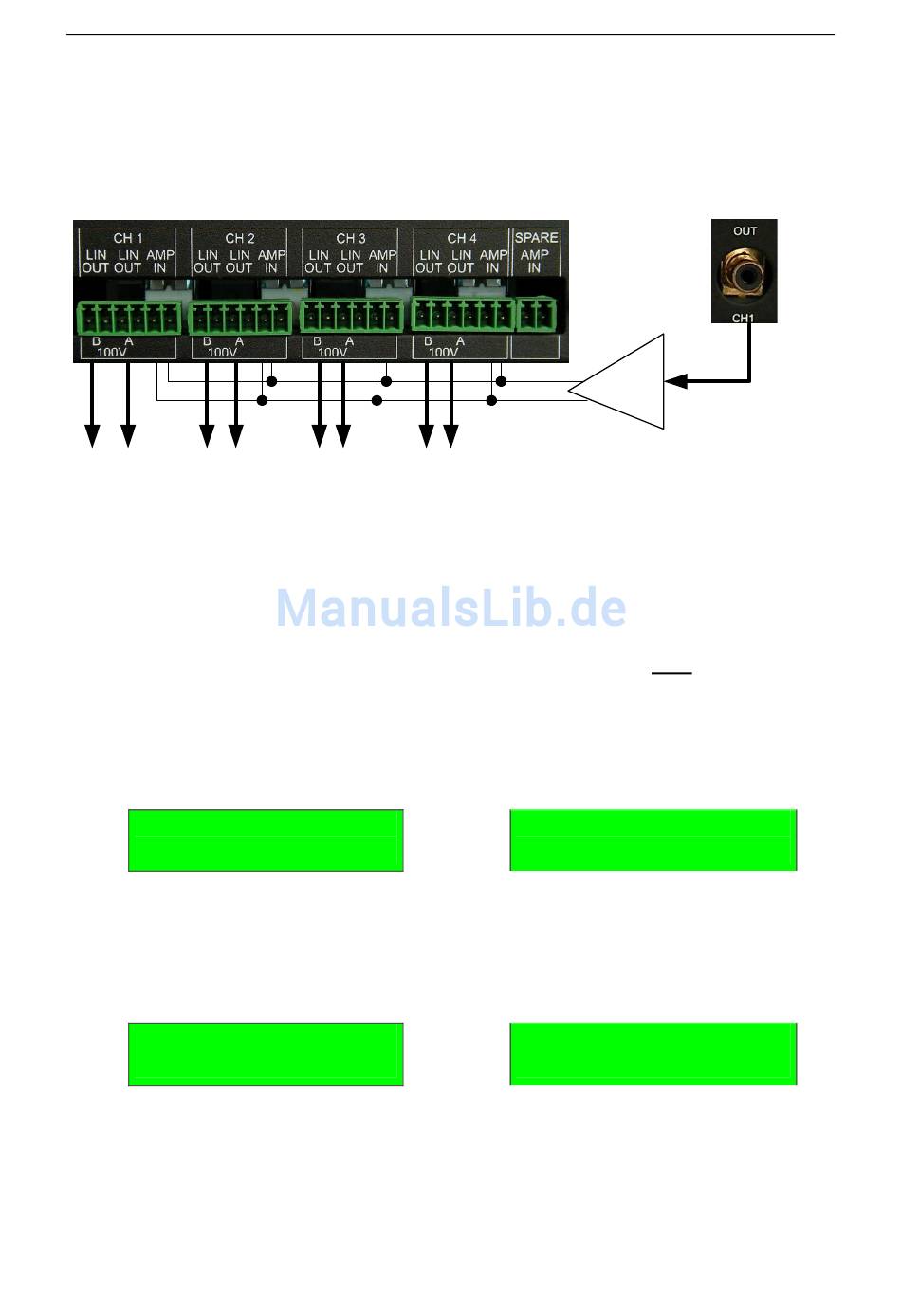

Im zweiten Beispiel kann die Anlage mit nur einer Endstufe aufgebaut werden. Als Audioausgang wird
nun jeweils der Audiokanal 1 gewählt, der Ausgang des Verstärkers wird mit allen 100-V-Eingängen
verbunden. Zur Wahl des Lautsprecherkreises wird nur die Funktion RELAIS verwendet.
In einer solchen Anlage kann der Reserveverstärker eine besondere Aufgabe übernehmen.
Erfolgt der Aufbau, wie beschrieben, mit nur einer Endstufe und wird z. B. im Regelbetrieb nur im
Kreis 1 Hintergrundmusik eingespielt, blieben die Lautsprecher der Kreise 2 – 4 unüberwacht. Diese
Überwachungsaufgabe kann nun dem Reserveverstärker zugeordnet werden. Dazu ist im
Routingmenü die Funktion RELAIS vorhanden.
Die AUDIO Einstellung wird jeweils auf Kanal 1 gestellt, da nur an diesem Audioausgang eine
Endstufe angeschlossen ist. Bei allen Ausgängen, die das gewünschte Signal nicht erhalten sollen,
wird das entsprechende RELAIS aktiviert und damit wird dieser Ausgang solange auf den
Reserveverstärker geschaltet.
Für TASTE 1
T3=WAHL
T3=AUDIO
In den gezeigten Anzeigen erfolgt daher die Durchsage, die mit der Taste 1 gestartet wird, nur auf den
KREIS 1, während die anderen gleichzeitig zur Überwachung auf den Reserveverstärker geschaltet
werden.
Soll mit der TASTE 2 in die Kreise 2 und 3 gerufen werden, erfolgt die Einstellung analog dazu.
T3=WAHL
T3=AUDIO
Version 1.1 (06.2008)
T4=SET/CLR
I 1 I I I I
T4=SET/CLR
I 1 I I I I
MEVAC-4 Evakuierungskontroller
AMP
T3=WAHL T4=SET/CLR
T3=RELAIS I I 2 I 3 I 4 I
T3=WAHL T4=SET/CLR
T3=RELAIS I 1 I I I 4 I
