Anleitung
Aufbau:
Anlagenbeispiel:
Elektrischer Anschluss:
Einstellung des
AT-Anlegethermostaten
(nur FHM-DK1):

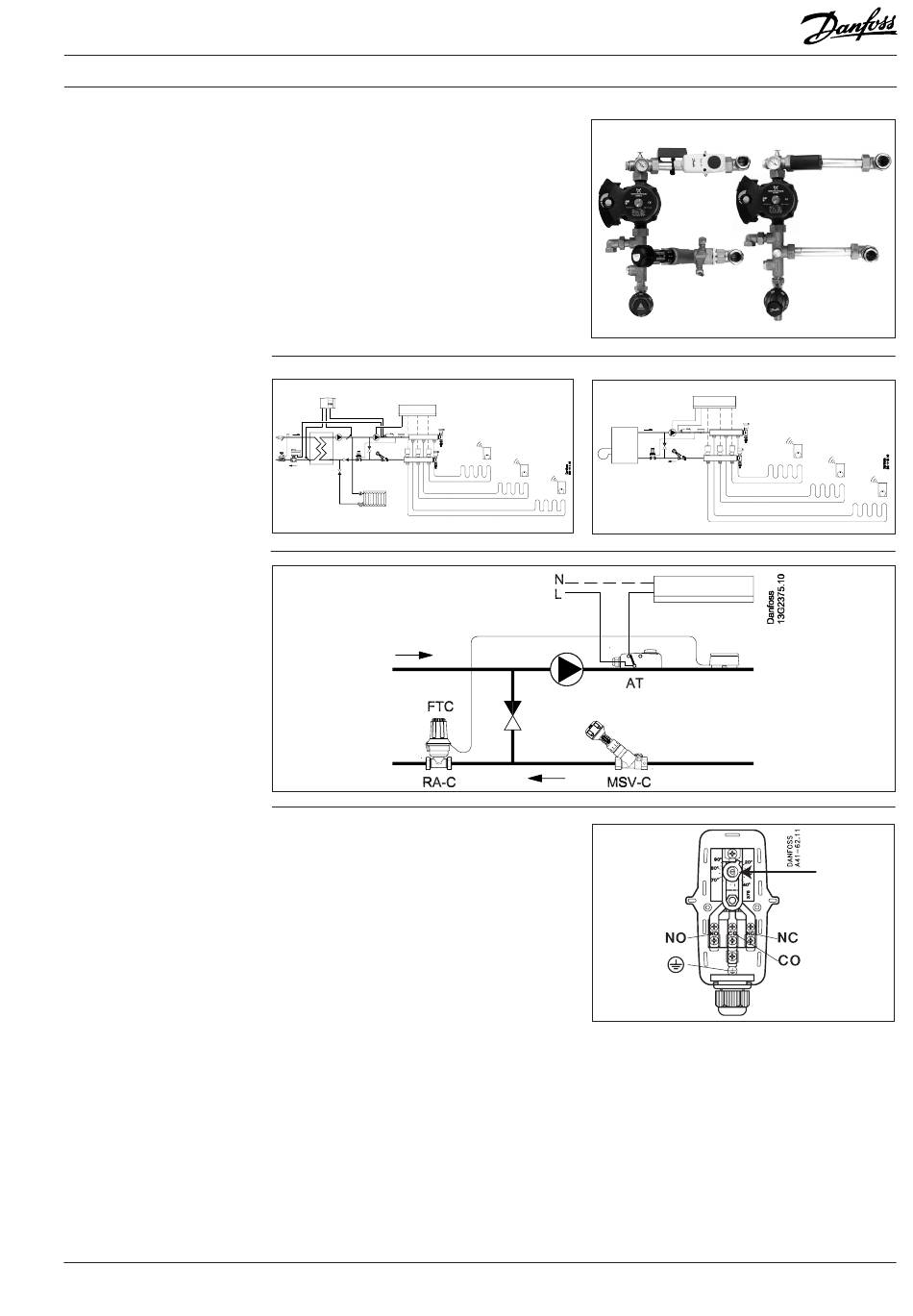

Mischergruppe FHM-DK1/ -DK2
Die Mischergruppe wird fertig montiert geliefert
und kann direkt an den Verteiler angeschlossen
werden. Die Mischergruppe wird standardmäßig
links montiert geliefert. Sie kann jedoch auch
rechts montiert werden.
Der Anschluss für Vor- und Rücklauf an der Misch-
ergruppe ist mit Pfeilen gekennzeichnet. Der
Anschluss kann, ganz nach Wunsch, von unten
(Standard), von der Seite oder von oben erfolgen.
Besonders bei direkten Fernwärmeanlagen
empfiehlt es sich, vor dem Mischkreis einen
Schmutzfänger sowie u. U. einen Differenzdruck-
regler einzubauen (z. B. Danfoss AVPL oder ASV-PV).
VORSICHT! Unterbrechen Sie die Stromversor-
gung vor dem Öffnen/vor der Einstellung
des AT-Thermostaten!
Lösen Sie die beiden Schrauben und entfernen Sie
das Gehäuse. In der oberen Hälfte ist ein Tempera-
turwahlschalter eingebaut (siehe Pfeil) und auf
der Grundplatte sind die verschiedenen Tempera-
turen angegeben. Durch Drehen des Tempera-
turwahlschalters kann die Temperatur geändert
werden.
Die Abschalttemperatur sollte bei 5-10º C über
der Betriebstemperatur der Mischergruppe liegen.
Sie ist jedoch vom Fußbodenbelag und dem
Rohrleitungssystem abhängig. Die empfohlenen
Höchsttemperaturen der Lieferanten müssen
eingehalten werden.
VI.UL.B1.03
Hersteller: Danfoss Floor Heating Hydronics · 08.005
FHM-DK1
Schrauben Sie danach das Gehäuse wieder fest.
Um die Temperatureinstellung zu kontrollieren,
(z. B. bei Wartung), entfernen Sie die
dunkelgraue Kappe.
FHM-DK2
