Funktionsbeschreibung

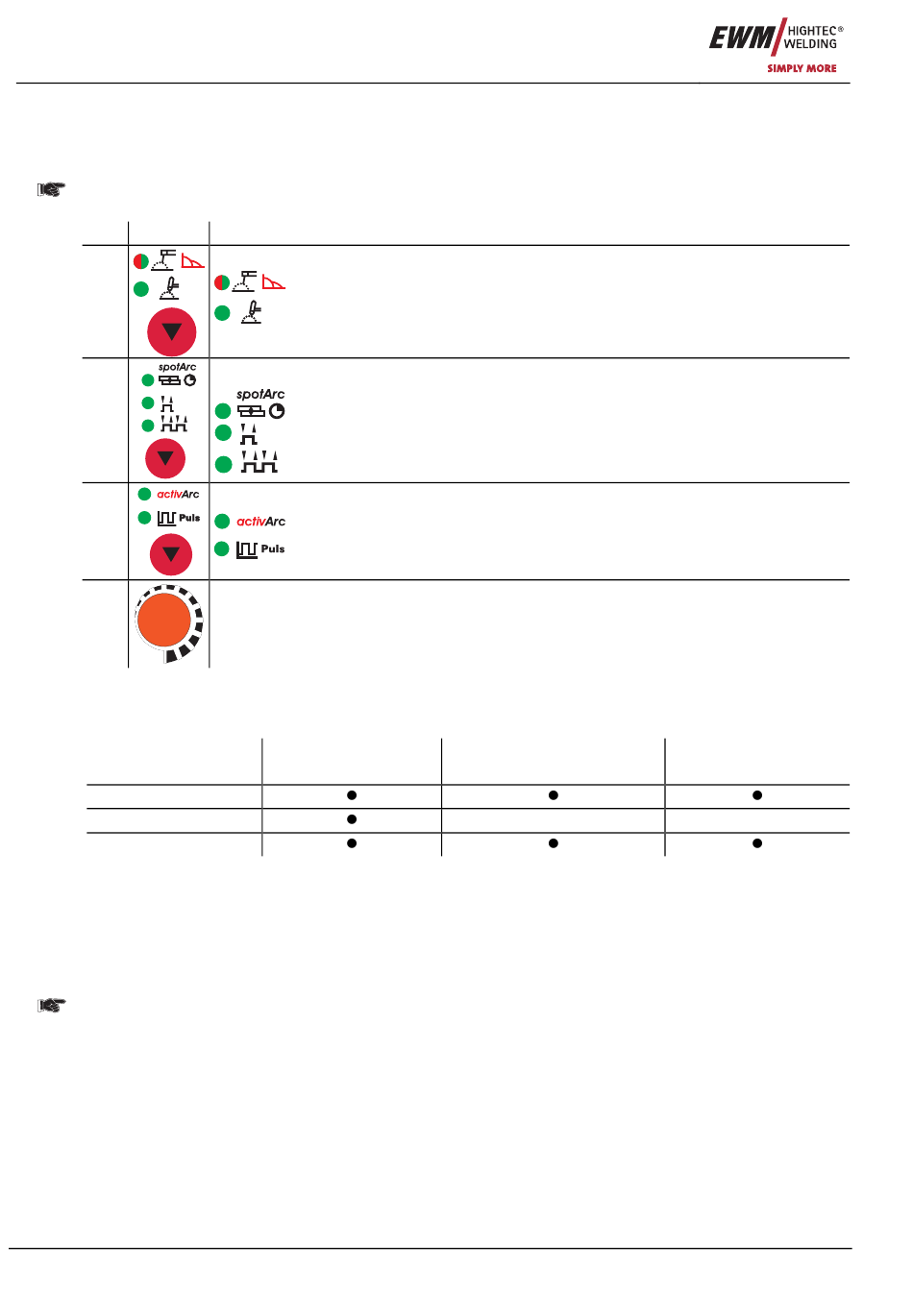

Gerätesteuerung - Bedienelemente
5.1.1
Anwahl Schweißaufgabe
Die Schweißaufgabe wird mit den Tasten an der Gerätesteuerung am Schweißgerät angewählt.
Signalleuchten (LED) zeigen die Schweißparameterauswahl an.
Änderungen der Grundschweißparameter sind nur möglich wenn kein Schweißstrom fließt.
Einstellung der Schweißaufgabe in folgender Reihenfolge vornehmen:
Pos. Symbol
1
2
3
4
5.1.2
Schweißdatenanzeige (Display)
Folgende Schweißparamerter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Parameter-Werte
Schweißspannung
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z.B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
5.1.2.1
Schweißparametereinstellung
Während der Schweißparametereinstellung wird im rechten Display der einzustellende Parameter und im
linken der dazugehörige Wert dargestellt.
Erfolgt für ca. 3 sek. keine Parametereinstellung schaltet die Anzeige wieder auf Strom- und
Spannungswerte um.
Bei nochmaligem Betätigen der entsprechenden Parametertaste wird wieder der zugehörige
Parameterwert angezeigt und kann eingestellt werden.
18
Beschreibung
0
Taste „Schweißverfahren"
E-Hand-Schweißen, leuchtet grün / Arcforce-Einstellung, leuchtet rot
WIG-Schweißen
Taste „Betriebsart"
spotArc (Einstellbereich Punktzeit 0,01 sek. bis 20,0 sek.)
2-Takt
4-Takt
Taster „Schweißart"
WIG-activArc-Schweißen
WIG-Pulsschweißen
Drehgeber „Schweißparametereinstellung"
Einstellung aller Parameter wie z.B. Start-, Schweiß-, Endstrom, Gasvor-,
Gasnachströmzeit, Pulsflanken etc.
Vor dem Schweißen
(Sollwerte)
Während dem Schweißen
(Istwerte)
-
Nach dem Schweißen
(Holdwerte)
-
Art. Nr.: 099-000088-EWM00
