6.8.4

Schutzgasversorgung

6.8.4.1
Anschluß Schutzgasversorgung
In die Schutzgasversorgung dürfen keine Verunreinigungen gelangen, da dies sonst zu
Verstopfungen in der Schutzgasversorgung führt.
Alle Schutzgasverbindungen sind gasdicht herzustellen!
Pos. Symbol
1
2
3
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
Schutzgasflasche mit Sicherungskette sichern.
Vor dem Anschluß des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um
evtl. Verschmutzungen auszublasen.
Druckminderer an Gasflaschenventil gasdicht festschrauben.
Anschlußnippel von Gasschlauch an Ausgangsseite Druckminderer verschrauben.
Anschlußnippel Gasschlauch am Anschlußnippel G1/4" verschrauben.
6.8.4.2

Einstellung Schutzgasmenge

Faustregel für Gasdurchflußmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluß.
Beispiel: 7mm Gasdüse entsprechen 7l/min Gasdurchfluß.
Gasflaschenventil langsam öffnen.
Gastest durchführen (siehe Kapitel "Funktionsbeschreibung - Gastest")
Am Druckminderer erforderliche Schutzgasmenge einstellen, ca. 4 - 15l/min je nach Stromstärke und
Material.
Art. Nr.: 099-000088-EWM00
Beschreibung
0
Anschlußnippel G¼"
Schutzgasanschluß vom Druckminderer
Sicherungskette
Flaschenaufnahme

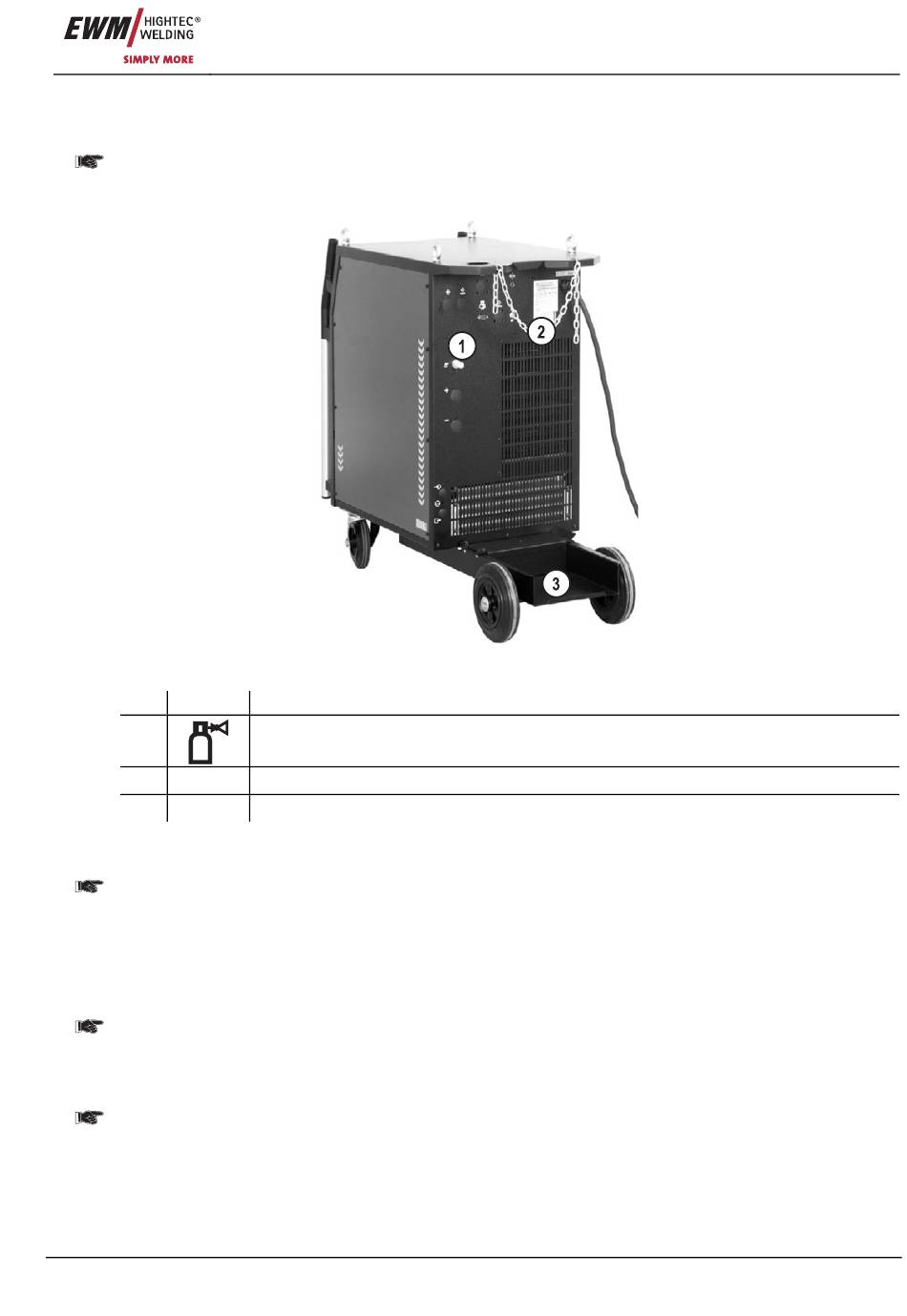

Abbildung 6-4
Inbetriebnahme
WIG-Schweißen
47
