7.4

Spezielle Anschlusshinweise

7.4.1

Anschlussbeispiele

PROFIBUS DP
1 2
A
B

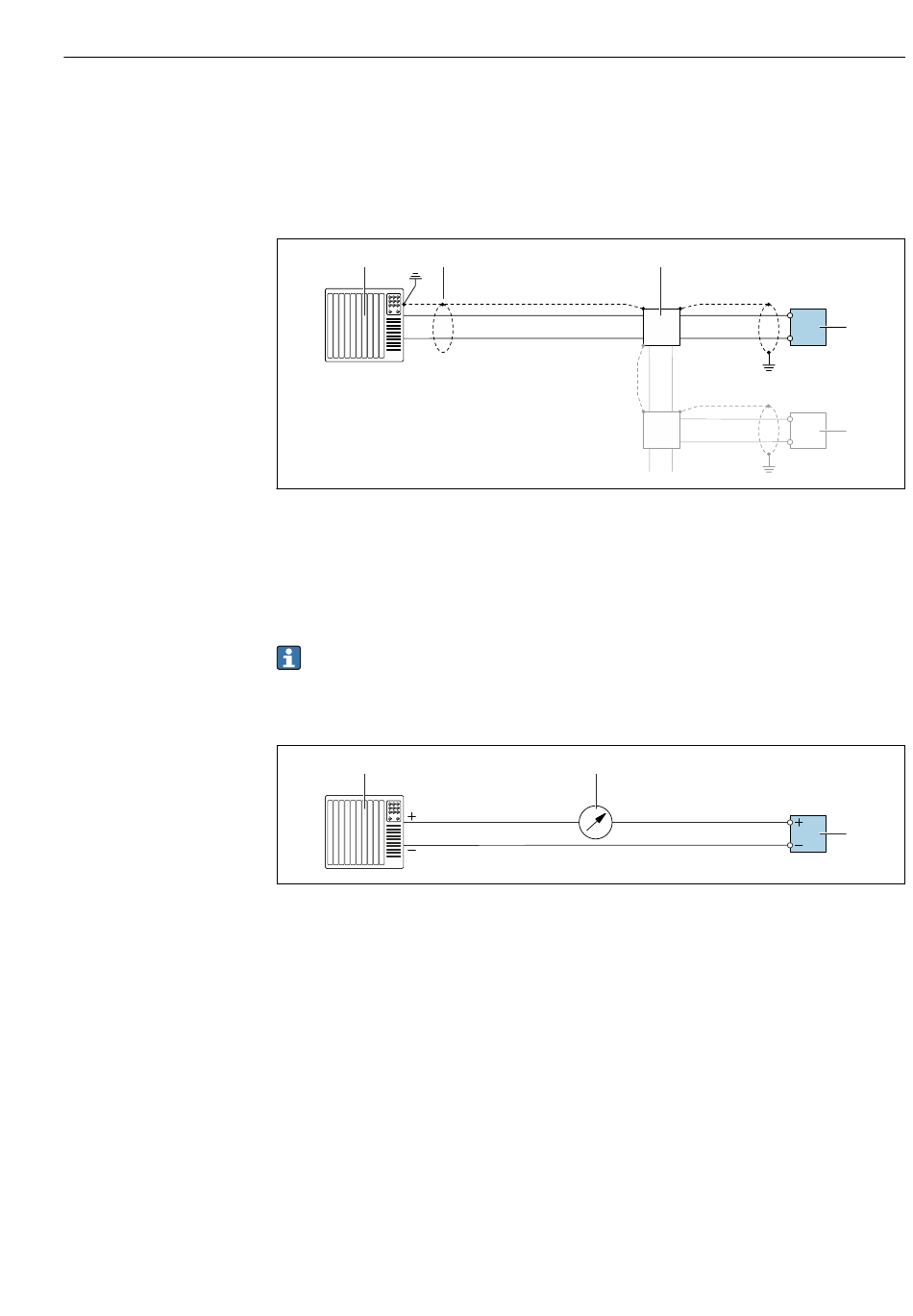

 8 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten
3 Verteilerbox
4 Messumformer
Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und
der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
Stromausgang 4-20 mA
1
 9 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Analoges Anzeigeinstrument: Maximale Bürde beachten
3 Messumformer
3
2
4...20 mA
Elektrischer Anschluss
A
4
B
A
4
B
A0028765
3
A0028758
