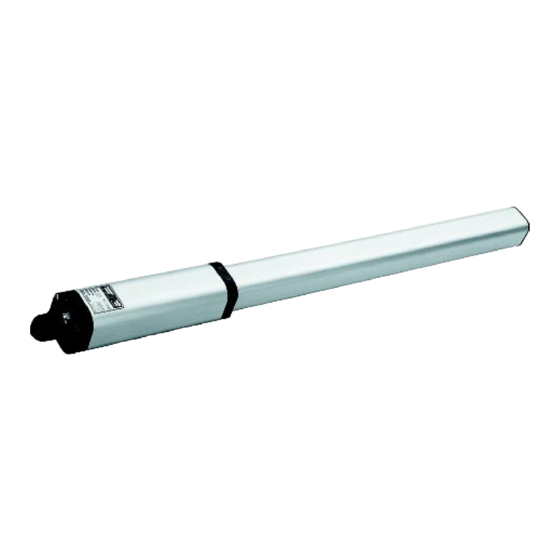

BFT Lux FC 2B Montageanleitung Und Bedienungsanleitung
Hydraulischer drehtorantrieb
Vorschau ausblenden
Andere Handbücher für Lux FC 2B:
- Montageanleitung und bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für BFT Lux FC 2B
Inhaltszusammenfassung für BFT Lux FC 2B
- Seite 1 09 - 04 Ver. 01 BFT - HYDRAULISCHER DREHTORANTRIEB MONTAGE- und BEDIENUNGSANLEITUNG Via Lago di Vico, 44 36015 Schio (VI) Tel.naz. 0445696511 Tel.int. +39 0445696533 Fax 0445696522 Internet: www.bft.it E-mail: sales@bft.it...
- Seite 2 Steuerung eingestellt. Versionen mit Endlagendämpfung während der Schließung: Wenn man Werte von "a" und "b" benutzt, die sich untereinander zu sehr LUX R, GVR). Das Modell LUX FC 2B kann ohne Bodenendanschlag unterscheiden, ist die Bewegung des Flügels nicht konstant und die montiert werden (z.B.
-
Seite 3: Wartung
keit, die der des elektrischen Betriebes entspricht. Bei zu hoher Geschwindigkeit tritt Öl aus. Um den automatisierten Betrieb wieder aufzunehmen, den Schlüssel 7) MONTAGE DER ZUGENTLASTUNG (Abb. 17) im Uhrzeigersinn drehen, bis der Bolzen “P” vollständig angezogen ist. Die Zugentlastung "B" am Antrieb "F" mit den im Lieferumfang 10.2) Modelle ohne hydraulische Selbsthemmung (Lux R, G, GV, GVR) enthaltenen Schrauben "V"... - Seite 4 - die Notentriegelung geöffnet sein Fehler beim Anschluß des gemeinsamen Drahtes C (immer blau) in der Steuerung Der Betriebskondensator ist nicht an die beiden Drähte für Drehrichtung angeschlossen. - Wenn die Bewegung des Flügels gedreht werden muß, müssen die Anschlüsse für die Drehrichtung (Braun und Schwarz) vertauscht werden. Der erste Befehl nach stromlosen Zustand muß...
- Seite 5 Abb. 1 .Abb. 2a Abb. 2c Abb. 2b Lux FC 2B Nutzhub CU = 280mm + Federspannung Abb. 3 LUX - 5...
- Seite 6 Abb. 4 WERTE IN GRAD LUX - 6...
- Seite 7 Abb. 5 Abb. 6 (Dim. in mm) Abb. 7 Abb. 8 Abb. 9 7° LUX - 7...
- Seite 8 Abb. 10 Abb. 11 12 13 Abb. 14 links rechts Abb. 15 CLOSE LUX 276 LUX - 8...
- Seite 9 Abb. 16 Abb. 17 Abb. 18 LUX - 9...
- Seite 10 Abb. 19 Abb. 20 Abb. 21 Abb. 22 Abb. 23 Abb. 24 LUX - 10...
- Seite 11 BFT Torantriebssysteme GmbH BFT Torantriebssysteme GmbH Faber-Castell-Straße 29 90522 Oberasbach Tel.: 0911 / 766 00 90 automatisch gut Fax: 0911 / 766 00 99 Internet: www.bft-torantriebe.de eMail: service@bft-torantriebe.de...
