Steuereinheit für Redundanzschaltung

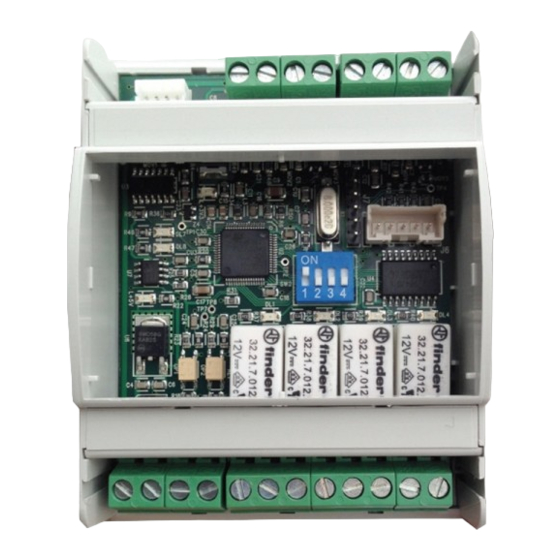

Steuereinheit PAW-SERVER-PKEA
Modell
Steuereinheit
PAW-SERVER-PKEA V5.1
Vorgesehen für die Installation in folgenden Innengeräten
PKEA
Innengerät (Wandgerät)
Außengerät
In den Außengeräten wird das Kältemittel R410A eingesetzt.
TKEA
Wall-mounted Indoor Unit
Outdoor Unit
In den Außengeräten wird das Kältemittel R32 eingesetzt.
Installationsanleitung für die Steuereinheit PAW-SERVER-PKEA
Ausgabebezeichnung: IB_PAW-SERVER-PKEA
Ausgabedatum: 26.10.2020
Installationsanleitung
2,5 kW
CS-E9PKEA
CU-E9PKEA
2,5 kW
CS-Z25TKEA
CU-Z25TKEA
3,5 kW
4,2 kW
CS-E12PKEA
CS-E15PKEA
CU-E12PKEA
CU-E15PKEA
3,5 kW
4,2 kW
CS-Z35TKEA
CS-Z42TKEA
CU-Z35TKEA
CU-Z42TKEA
5,0 kW
CS-E18PKEA
CU-E18PKEA
5,0 kW
CS-Z50TKEA
CU-Z50TKEA
Werbung
Verwandte Anleitungen für Panasonic PAW-SERVER-PKEA V5.1
Inhaltszusammenfassung für Panasonic PAW-SERVER-PKEA V5.1
- Seite 1 Installationsanleitung Steuereinheit für Redundanzschaltung Steuereinheit PAW-SERVER-PKEA Modell Steuereinheit PAW-SERVER-PKEA V5.1 Vorgesehen für die Installation in folgenden Innengeräten 2,5 kW 3,5 kW 4,2 kW 5,0 kW PKEA Innengerät (Wandgerät) CS-E9PKEA CS-E12PKEA CS-E15PKEA CS-E18PKEA Außengerät CU-E9PKEA CU-E12PKEA CU-E15PKEA CU-E18PKEA In den Außengeräten wird das Kältemittel R410A eingesetzt.
- Seite 2 Wichtigste Merkmale der Steuereinheit PAW-SERVER-PKEA • An eine PAW-SERVER-PKEA-Steuereinheit können jeweils zwei PKEA oder TKEA -Innengeräte angeschlossen werden. • Redundanzschaltung (Umschaltung bei Störung) – Im Falle einer Störung wird das jeweils andere Gerät zum Master-Gerät • Kaskadenschaltung – Master/Slave-Konfiguration – Leistungsverbesserung durch Einschalten des Slave-Geräts –...
- Seite 3 PAW-SERVER-PKEA Steuereinheit für Redundanzschaltung Sicherheitshinweise Die folgenden Sicherheitshinweise müssen sorgfältig gelesen und bei der Installation und den Elektroarbeiten unbedingt beachtet werden. Sicherheitshinweise werden in dieser Anleitung mit den Signalwörtern "Vorsicht" und „Achtung“ gekennzeichnet. Sie enthalten wichtige, sicherheits- relevante Informationen. Alle Sicherheitsvorkehrungen müssen strikt eingehalten werden. Die Sicherheitszeichen sowie deren Bedeutung werden nachfolgend beschrieben.
- Seite 4 0,8 m below the unit. The sound pressure is measured in accordance with Eurovent 6/C/006-97 specification. 4) Add 70 mm for piping port. Specifications subject to change without notice. For detailed information about ErP, please visit our page http://www.doc.panasonic.de 4.4 A+ 7.1 A++...
- Seite 5 Detail 1 – Anschluss von CAB-SERV an die Innengeräteplatine 1) Frontabdeckung des Innengeräts und die des Anschlusskastens entfernen (Abb. 1). 2) Klemmenleiste anheben (Abb. 2). Abb. 1 Abb. 2 3) Kabel CAB-SERV von der Rückseite des Innengeräts durch die Kabeldurchführung auf die Vorderseite des Innengeräts und zur Innengeräteplatine führen (Abb.
- Seite 6 PAW-SERVER-PKEA To find out how Panasonic cares for you, log on to: www.aircon.panasonic.eu To find out how Panasonic cares for you, log on to: www.aircon.panasonic.eu Contact Details: Telephone: 01344 853182 / www.panasonic.co.uk/aircon Contact Details: Telephone: 01344 853182 / www.panasonic.co.uk/aircon...
- Seite 7 Am unteren Ende des PAW-SERVER-PKEA befinden sich 2 potenzialfreie Kontakteingänge sowie 4 potenzialfreie Ausgänge. Die potenzialfreien Ausgänge sind ausgelegt für max. 48 V / 3 A. Es stehen folgende Funktionen zur Verfügung: EINGÄNGE (potenzialfrei): • (I1 – I1) -> Dip-Schalter Nr. 3 ist „ON“: Geschlossener Schaltkreis -> Gerät „A“ wird eingeschaltet Dip-Schalter Nr.
- Seite 8 Funktionsweise PAW-SERVER-PKEA ermöglicht eine Redundanzsteuerung von zwei Klimageräten der PKEA oder TKEA-Baureihe in Computerräumen. Die Betriebsparameter werden für beide Geräte mit einer Fernbedienung eingestellt. Redundanzschaltung (Umschaltung bei Störung): Wenn an einem Gerät eine Störung anliegt, wird das andere Gerät zum Master-Gerät. Ist die Störung behoben, wird das reparierte Gerät zum Master-Gerät.
- Seite 9 Es ist nur noch ein Ein-/Ausschalten mit Hilfe der potenzialfreien Kontakt-Eingänge I1 und I2 möglich. Die externe GLT ist nur in der Lage, über die potenzialfreien Kontakt-Eingänge die Geräte ein- und auszuschalten, sie kann jedoch nicht die an der Fernbedienung vorgenommenen Einstellungen auslesen oder selbst Einstellungen vornehmen.
- Seite 10 Außenabmessungen PAW-SERVER-PKEA kann an einer serienmäßigen DIN-Schiene befestigt werden. Made in Italy...
