Bei der Ansteuerung durch Modbus RTU kann beim AC•THOR die Betriebsart M7 nicht
verwendet werden!

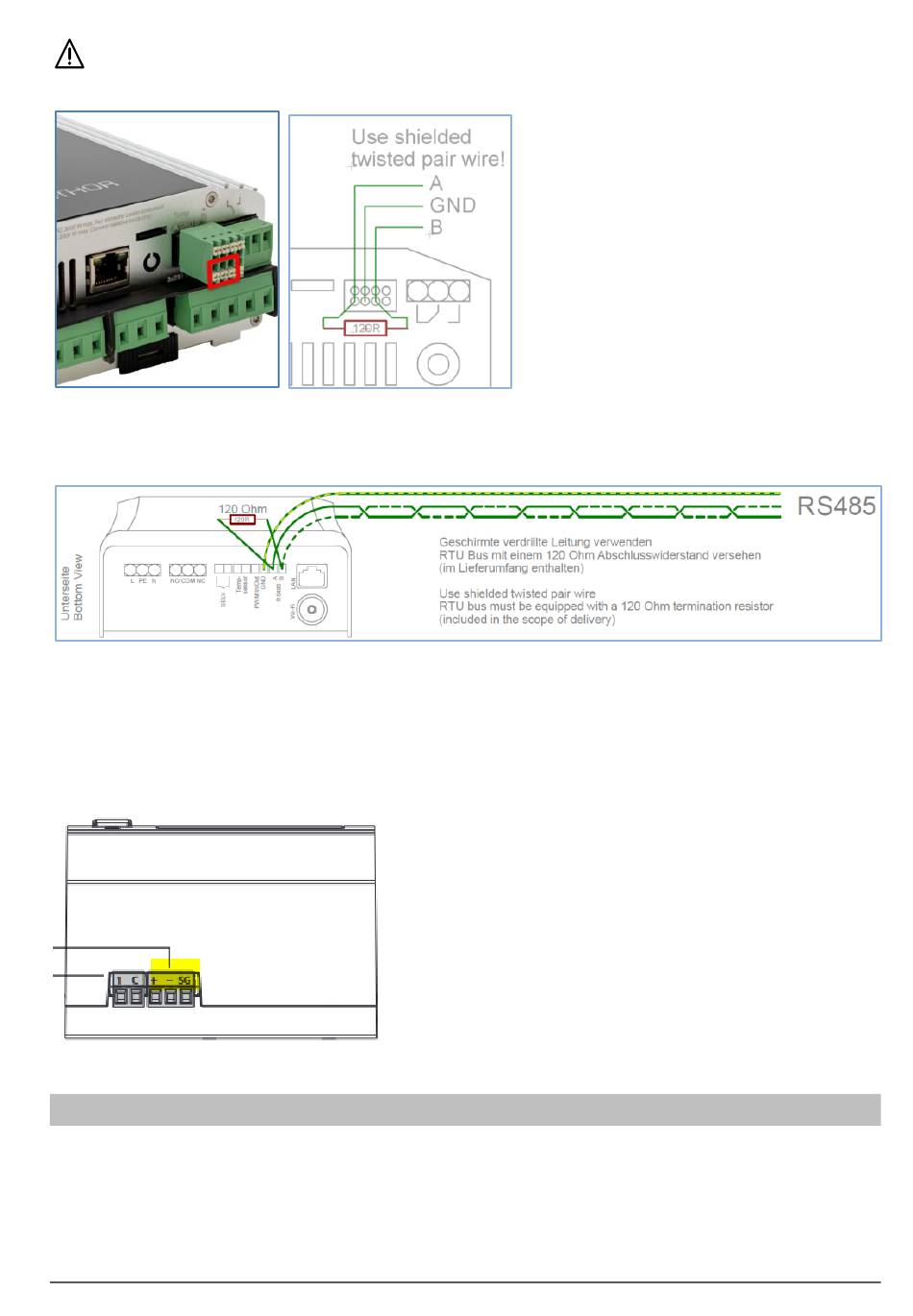

Drei Pins am 8-poligen Stecker des AC•THOR sind der Modbus RTU Kommunikationsanschluss.
Beim AC•THOR ist der 120 Ohm Abschlusswiderstand nicht im Lieferumfang enthalten!
An der AC ELWA 2 ist der Anschluss durch RS485, A, B, GND gekennzeichnet.
Der Kommunikationsanschluss an der Oberseite des Testgeräts IME Conto D4 Modbus MID
sieht wie folgt aus (gelbe Markierung).
+ = A
- = B
SG = GND
3. Einstellungen am IME Conto D4
Im Setup des IME Zählers ist gegebenenfalls die Modbus ID („Address") auf 005 einzustellen, die
Baudrate auf 19.2 kbit/s, damit die Kommunikation mit den my-PV Voreinstellungen
zusammenpasst.
AC•THOR / AC ELWA 2 mit IME Conto D4 Modbus MID, Version 230622
2
