1.5 Signalanschlüsse
3. In folgenden Fällen wird kein Signal angenommen:
1 Ein Bestätigungsfenster ist geöffnet.
2 Der Bildschirm für die Umlaufsteuerung wurde über die Wartungsfunktion
geöffnet.
3 Der Bildschirm für die Panel-Koordinatenkorrektur wurde über das Zusatzfunk-
tionsmenü geöffnet.
(b) Signal "Ablenkspannung EIN/AUS"

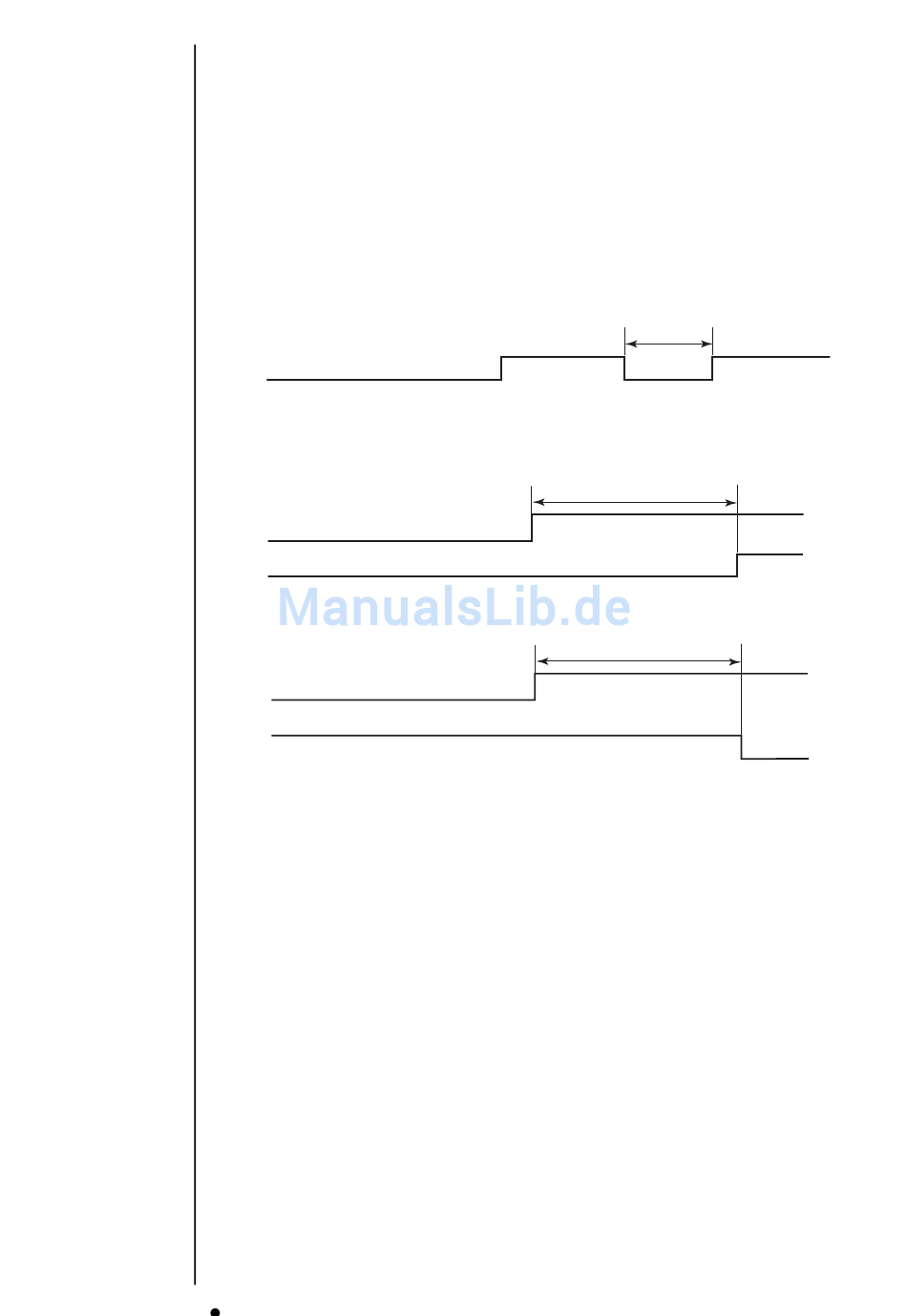

1. Zwischen aufeinanderfolgenden Signalen "Ablenkspannung EIN/AUS" ist ein
bestimmter Abstand erforderlich. Wenn t
Zustand nicht erkannt und das nächste Signal nicht angenommen.
Signal "Ablenkspannung EIN/AUS"
2. Die Zeit t von der Eingabe eines Signals "Ablenkspannung EIN/AUS" bis zu einer
3
Statusänderung beträgt höchstens 3 Sekunden. (Wartezustand -> Druckfreigabe)
Signal "Ablenkspannung EIN/AUS"
Druckfreigabesignal
t4 beträgt höchstens 100 ms. (Druckfreigabe -> Wartezustand)
Signal "Ablenkspannung EIN/AUS"
Druckfreigabesignal
3. Vor dem Einschalten des Signals "Ablenkspannung EIN/AUS" sollte zunächst der
Status bestätigt werden. Sollte das Signal "Ablenkspannung EIN/AUS" verse-
hentlich während des Druckens eingeschaltet werden, wird der laufende Druckvor-
gang abgebrochen und der Drucker wechselt von der Druckfreigabe in den
Wartezustand.
Um einen Druckfehler zu vermeiden, darf dieses Signal nur eingegeben werden,
wenn kein Druckvorgang läuft.
4. Wenn Sie bei Verwendung der Geschwindigkeitsverfolgung den Druckinhalt
ändern wollen und die Übertragung während des Druckvorgangs gestoppt wird,
kann dieses Signal verwendet werden, um den Drucker in den Wartezustand zu
schalten, in dem der Druckinhalt geändert werden kann.
(c) "Fehlerrücksetzsignal"
1. Dieses Signal kann eingegeben werden, wenn das Fehlersignal eingeschaltet ist.
Nach Eingabe dieses Signals muss der Fehlerzustand behoben werden.
2. Schalten Sie das "Fehlerrücksetzsignal" nicht vor Ablauf von mindestens
30 Sekunden nach dem Einschalten der Stromversorgung des IJ Druckers ein.
3. Die Zeit t von der Eingabe des "Fehlerrücksetzsignals" bis zur Rücknahme des
5
Fehlersignals beträgt höchstens 100 ms.
1–42
kleiner als 10 ms ist, wird der AUS-
2
t
2
t
3
t
4
