8.1

Route starten

Nachdem eine Route auf das Gerät übertragen wurde, kann sie über den Menüpunkt Route
starten ausgewählt und gestartet werden.

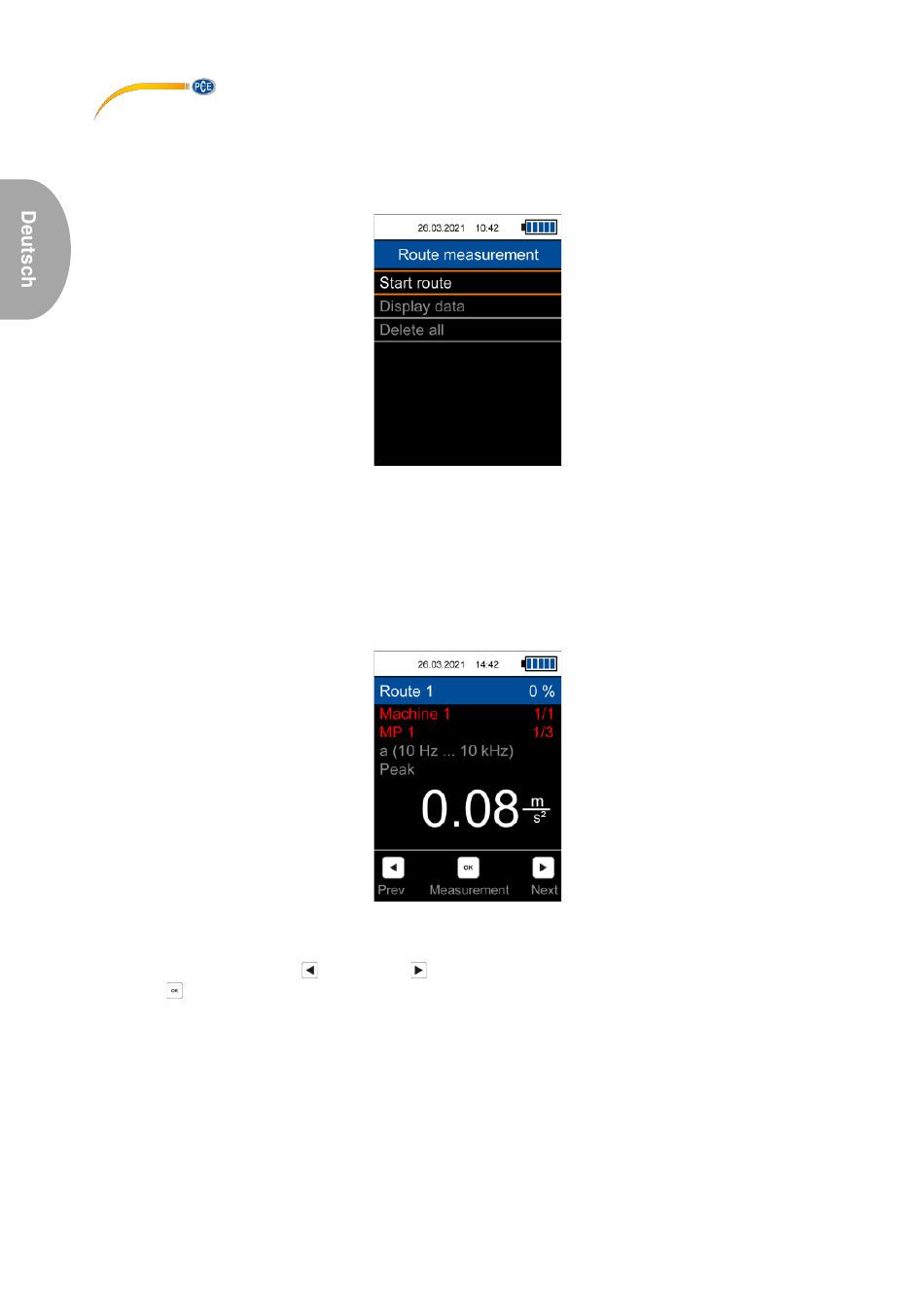

Abb. 19 Menü Routenmessung
In der Anzeige wird in der oberen rechten Ecke der Name der Route angezeigt. Rechts daneben
befindet sich eine Prozentzahl, die den Gesamtfortschritt der aktuellen Routenmessung darstellt.
Für jeden aufgenommenen Messwert ändert sich die prozentuale Anzeige entsprechend.
Darunter erscheint der aktuell ausgewählte Maschinen- bzw. Messpunktname und die
Messparameter für diesen Messpunkt.
Abb. 20 Routenmessung
Mit den Pfeiltasten LINKS / RECHTS können die Messpunkte ausgewählt werden und mit
der OK Taste wird eine Messung gespeichert. Die Reihenfolge der Maschinen und
Messpunkte lässt sich bei der Konfiguration der Route in der PC-Software ändern.
Sofern für einen Messpunkt noch kein Messwert aufgenommen wurde, erscheint der Name in
roter Schrift und ändert sich nach einer Messung in grün. Entsprechend erscheint der Name einer
Maschine in roter Schrift, sofern noch nicht für alle zugehörigen Messpunkte ein Messwert
aufgenommen wurde.
