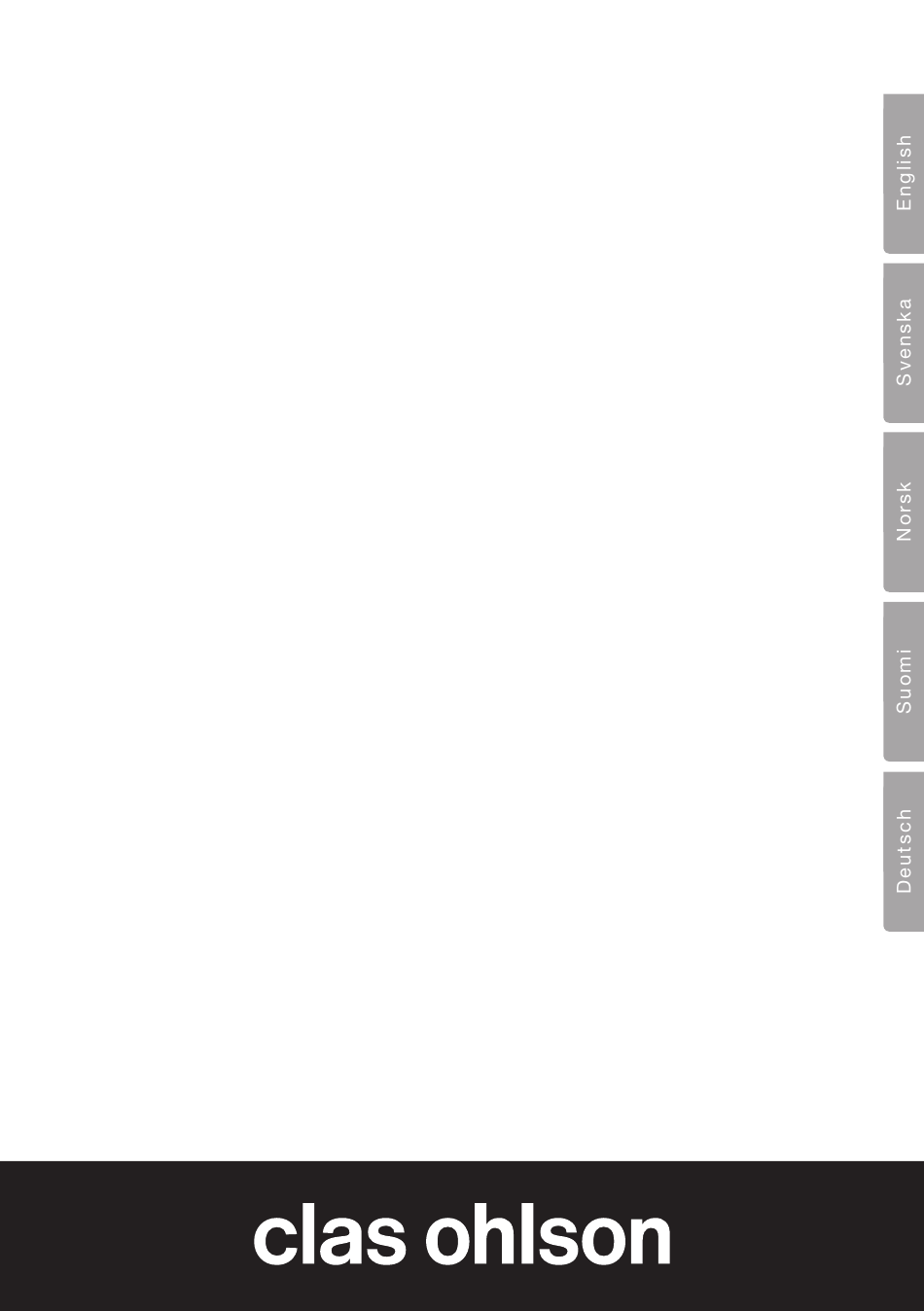

- Seite 1 Pedestal Fan Golvfläkt Gulvvifte Lattiatuuletin Standventilator Art.no Model 18-1505 RD-40 36-7816 RD-40 Ver. 20181203...
- Seite 3 Pedestal Fan Art.no 18-1505 Model RD-40 36-7816 RD-40 Please read the entire instruction manual before using the product and then save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. In the event of technical problems or other queries, please contact our Customer Services (see address details on the back).
- Seite 4 Product description 1. Oscillating action selector 2. Front safety grille 3. Fan blade lock nut 4. Fan blade 5. Rear safety grille lock nut 6. Rear safety grille 7. Three speed and on/off buttons 8. Base 9. Base washer 10. Screw B 11. Locking ring 12.
- Seite 5 Assembling the fan head 1. Undo the locking ring and Screw A extend the pedestal tube. Pedestal Tighten the locking ring again. extension 2. Undo screw A and tube place the fan head onto the pedestal tube. Tighten screw A. 3. Undo the locking ring and adjust the fan to the desired Locking ring height. Tighten the locking ring again.
- Seite 6 On/off and speed control Plug the mains lead into a wall socket. • [ 0 ] Off • [ 1 ], [ 2 ], [ 3 ] Switch on and select fan speed Oscillation on/off Press down the selector (1) to activate the oscillation feature, pull up the selector to deactivate the oscillation feature.
- Seite 7 Specifications Voltage 220–240 V AC, 50/60 Hz Power 50 W Height 130–170 cm Diameter 40 cm 155 cm Cable length 4.60 kg Weight Description Symbol Value Unit Max fan flow rate 40.45 m³/min Fan power input 39.97 Service value 1.01 (m³/min)/W Standby power consumption Fan sound power level 53.74 dB(A)
- Seite 8 Golvfläkt Art.nr 18-1505 Modell RD-40 36-7816 RD-40 Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
- Seite 9 Produktbeskrivning 1. Reglage för svepande rörelse 2. Främre skyddsgaller 3. Låsmutter fläktblad 4. Fläktblad 5. Låsmutter bakre skyddsgaller 6. Bakre skyddsgaller 7. Knappar för tre hastigheter samt avstängning 8. Fot 9. Fotbricka 10. Skruv B 11. Låsring 12. Förlängningsstativ 13. Nätkabel 14.
- Seite 10 Montering av fläktkroppen 1. Lossa låsringen och lyft Skruv A upp förlängningsstativet. Förlängningsstativ Dra därefter åt låsringen. 2. Lossa skruven A och placera fläktkroppen på stativet. Dra därefter åt skruven A. 3. Lossa låsringen och ställ in önskad höjd för fläkten. Dra därefter åt låsringen. Låsring Montering av fläktblad och skyddsgaller 1.
- Seite 11 På/av och fläkthastighet Anslut stickproppen till ett lämpligt vägguttag. • [ 0 ] Av • [ 1 ], [ 2 ], [ 3 ] Slå på och välj fläkthastighet Svepande rörelse på/av Tryck ned reglaget (1) för att aktivera svepande rörelse, dra upp reglaget för att stänga av.
- Seite 12 Specifikationer Nätanslutning 220–240 V AC, 50/60 Hz Effekt 50 W Höjd 130–170 cm Fläkthuvud Ø 40 cm 155 cm Nätkabel 4,60 kg Vikt Beskrivning Symbol Värde Enhet Max luftflöde 40,45 m³/min Fläktens ineffekt 39,97 Driftsvärde 1,01 (m³/min)/W Effektförbrukning i standbyläge Fläktens ljudeffektnivå 53,74 dB(A) Maximal lufthastighet...
- Seite 13 Gulvvifte Art.nr. 18-1505 Modell RD-40 36-7816 RD-40 Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
- Seite 14 Produktbeskrivelse 1. Bryter for sveipende bevegelser 2. Fremre gitter 3. Låsemutter vifteblad 4. Vifteblad 5. Låsemutter bakre gitter 6. Bakre gitter 7. Bryter til innstilling av de tre hastighetene og stenging 8. Fot 9. Fotplate 10. Skrue B 11. Låsering 12.
- Seite 15 Montering av viftekropp 1. Løsne på låseringen og løft Skrue A opp forlengelsesstativet. Forlengelsesstag Trekk deretter til låseringen. 2. Løsne på skrue A og plasser hoveddelen på stativet. Trekk deretter til skruen (A). 3. Løsne på låseringen og still inn ønsket høyde på viften. Trekk deretter til låseringen.
- Seite 16 På/av og viftehastighet Støpselet kobles til ett vegguttak. • [ 0 ] Av • [ 1 ], [ 2 ], [ 3 ] Slå på og velg viftehastighet Sveipende bevegelser på/av Trykk ned bryteren (1) for å aktivere de sveipende bevegelsene og trekk bryteren opp for å stenge.
- Seite 17 Spesifikasjoner Nettspenning 220–240 V AC, 50/60 Hz Effekt 50 W Høyde 130–170 cm Diameter 40 cm 155 cm Lengde på ledning 4,60 kg Vekt Beskrivelse Symbol Verdi Enhet Maks luftstrøm 40,45 m³/min Viftens effekt inn 39,97 Driftsverdi 1,01 (m³/min)/W Effektforbruk (i standby-modus) Viftens lydeffektnivå 53,74 dB(A) Maks lufthastighet...
- Seite 18 Lattiatuuletin Tuotenro 18-1505 Malli RD-40 36-7816 RD-40 Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
- Seite 19 Tuotteen kuvaus 1. Edestakaisen liikkeen kytkin 2. Etummainen suojaritilä 3. Lapojen lukitusmutteri 4. Lavat 5. Taaemman suojaritilän lukitusmutteri 6. Taaempi suojaritilä 7. Nopeudenvalinta- painikkeet ja sammutus 8. Jalkaosa 9. Jalustalevy 10. Ruuvi B 11. Lukitusrengas 12. Pidennyskappale 13. Virtajohto 14. Ruuvi A 15.
- Seite 20 Tuulettimen rungon asentaminen 1. Avaa lukitusrengas ja nosta Ruuvi A pidennyskappaletta. Kiristä Pidennyskappale sen jälkeen lukitusrengas. 2. Avaa ruuvi A ja aseta tuulettimen runko pidennyskappaleeseen. Kiristä sen jälkeen ruuvi A. 3. Avaa lukitusrengas ja säädä sopiva korkeus. Kiristä sen Lukitus- jälkeen lukitusrengas. rengas Tuulettimen lavan ja suojaritilöiden asentaminen 1.
- Seite 21 Käynnistäminen/sammuttaminen ja tuulettimen nopeus Liitä pistoke pistorasiaan. • [ 0 ] Pois päältä • [ 1 ], [ 2 ], [ 3 ] Käynnistä ja valitse tuulettimen nopeus Edestakaisen liikkeen käynnistäminen ja sammuttaminen Käynnistä edestakainen liike painamalla kytkin alas (1) ja sammuta liike nostamalla kytkintä.
- Seite 22 Tekniset tiedot Verkkoliitäntä 220–240 V AC, 50/60 Hz Teho 50 W Korkeus 130–170 cm Halkaisija 40 cm 155 cm Johdon pituus 4,60 kg Paino Kuvaus Lyhenne Arvo Yksikkö Ilmavirta enintään 40,45 m³/min Tuulettimen teho 39,97 Käyttöarvo 1,01 (m³/min)/W Tehonkulutus valmiustilassa Tuulettimen melutaso 53,74 dB(A) Suurin puhallusnopeus 3,28...
- Seite 23 Standventilator Art.Nr. 18-1505 Modell RD-40 36-7816 RD-40 Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).
- Seite 24 • Das Netzkabel regelmäßig auf Fehler überprüfen. Das Gerät nie benutzen, wenn das Netzkabel oder der Netzstecker beschädigt ist. • Ein beschädigter Netzstecker muss von einem qualifizierten Elektriker ausgetauscht werden. Produktbeschreibung 1. Regler für die Oszillation 2. Vorderes Schutzgitter 3. Sicherungsmutter Rotorblatt 4. Rotorblatt 5. Sicherungsmutter hinteres Schutzgitter 6.
- Seite 25 Montage der Motoreinheit 1. Den Sicherungsring lösen und Schraube A das Verlängerungsrohr anheben. Verlängerungsrohr Danach den Sicherungsring festziehen. 2. Schraube A lösen und die Motor- einheit auf das Rohr setzen. Danach die Schraube A festziehen. 3. Den Sicherungsring lösen und die gewünschte Höhe Sicherungsring des Ventilators einstellen. Danach den Sicherungsring festziehen. Montage von Rotorblättern und Schutzgitter 1.
- Seite 26 Ein/aus und Ventilatorgeschwindigkeit Den Netzstecker in eine geeignete Steckdose stecken. • [ 0 ] Aus • [ 1 ], [ 2 ], [ 3 ] Einschalten und Wahl der Geschwindigkeit Oszillation ein/aus Den Regler (1) nach unten drücken, um die Oszillation zu aktivieren, nach oben ziehen, um sie auszuschalten.
- Seite 27 Technische Daten Betriebsspannung 220–240 V AC, 50/60 Hz Leistungsaufnahme 50 W Höhe 130–170 cm Durchmesser 40 cm 155 cm Kabellänge 4,60 kg Gewicht Beschreibung Symbol Wert Einheit Max. Luftströmung 40,45 m³/min Leistungsaufnahme des Ventilators 39,97 Serviceverhältnis 1,01 (m³/min)/W Leistungsaufnahme im Bereitschafts- zustand Schallleistungspegel des Ventilators 53,74 dB(A) Max.
- Seite 28 Norge Kundesenter tlf.: 23 21 40 00 faks: 23 21 40 80 e-post: kundesenter@clasohlson.no Internett www.clasohlson.no Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO Suomi Asiakaspalvelu puh.: 020 111 2222 sähköposti: asiakaspalvelu@clasohlson.fi Internet www.clasohlson.fi Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI...
