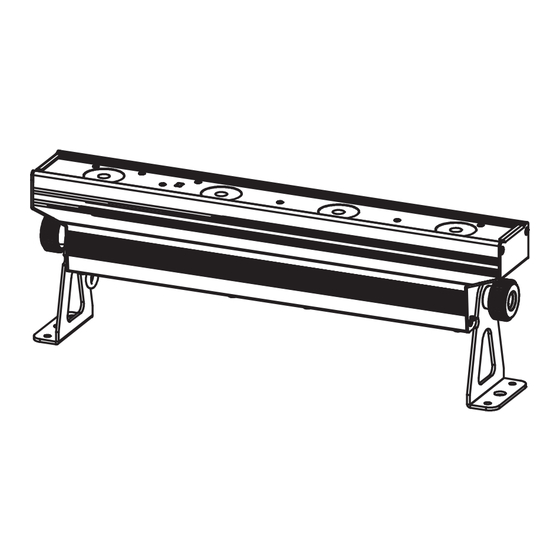

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL AKKU Bar-4 HCL WDMX Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Connection between devices ............................30 Rechargeable Battery Operation ........................... 30 Battery status ................................30 OPERATION ..................................31 Control Board ................................31 EUROLITE IR-7 remote control ............................. 32 DMX-controlled operation .............................. 33 Wireless DMX................................33 Addressing ..................................33 DMX Protocol ................................34 CLEANING AND MAINTENANCE ........................... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE AKKU Bar-4 HCL WDMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
Hinweise zu Akkus und Batterien Die angegebene Akkulaufzeit hängt stark vom Betriebsmodus und der Umgebungstemperatur ab. Bei Kälte reduziert sich die Laufzeit deutlich. Laden Sie den Akku vor dem ersten Einsatz vollständig auf. Akkumulatoren und Batterien sind Sondermüll und müssen als solche entsorgt werden. Soll das Gerät entsorgt werden, muss zuerst der Akkumulator entnommen werden. -
Seite 6: Gerätebeschreibung
• Mikrofonempfindlichkeit einstellbar • Adressierung und Einstellung über Steuereinheit mit 4-stelliger LED-Anzeige • Der AKKU Bar-4 HCL WDMX kann sowohl hängend als auch stehend installiert werden • Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt • • Anschlussfertig über beiliegende Netzanschlussleitung mit Schutzkontaktstecker Durchschleifausgang zur Spannungsversorgung von bis zu 8 Geräten... -
Seite 7: Geräteübersicht
Geräteübersicht (1) HCL LEDs (2) Infrarotsensor für die Fernbedienung DMX occupation: 1: Ground 2: Signal (-) 3: Signal (+) AKKU Bar-4 HCL WDMX No. 41700110 4026397558449 0-240V 50/60Hz ~ 40 W T2A/250V T =45°C T =65°C 0.1m Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5... -
Seite 8: Installation
INSTALLATION Montage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Das Gerät kann sowohl hängend als auch stehend installiert werden. Hängende Installation LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne... -
Seite 9: Befestigung
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. ACHTUNG! Montieren Sie das Gerät ausschließlich über einen geeigneten Haken. -
Seite 10: Dmx512-Ansteuerung
Das Gerät muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind. Vorgehensweise: Schritt 1: An den Montagebügeln des Gerätes befinden sich die Löcher zur Installation. Schritt 2: Halten Sie das Gerät mit den Montagebügeln an die Stelle, wo es installiert werden soll. -
Seite 11: Master/Slave-Betrieb
Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Master-Gerät gesteuert werden. An der Rückseite des Gerätes befinden sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät verbunden werden. -
Seite 12: Akkubetrieb
Einstellungen mit den Tasten MODE, ENTER, UP und DOWN vornehmen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board und die EUROLITE IR-7 Fernbedienung oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. Bitte beachten Sie weitere Hinweise unter Control Board. - Seite 13 Menu level 1 Menu level 2 Beschreibung Auswählen des DMX-Kanal-Modus (Slave-Modus = d001) Einstellen der DMX-Startadresse Vorgabewert: 18 CH, d 1 Feste Farben Vorgabewert: C63 = RGBAWUV Interne Programme (Master-Modus) Vorgabewert: P 9 = P1~P8 Gewünschte Geschwindigkeit einstellen S001 – S100 (zunehmend) Vorgabewert: 100 Musikgesteuerter Modus (Master-Modus) Mikrofonempfindlichkeit...
-
Seite 14: Fernbedienung Eurolite Ir-7
Fernbedienung EUROLITE IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Unter Menüpunkt SET, drücken Sie die ENTER-Taste zur Aktivierungs- Bestätigung Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen der Fernbedienung und dem Sensor muss Sichtverbindung bestehen. -
Seite 15: Dmx-Gesteuerter Betrieb
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den der AKKU Bar-4 HCL WDMX auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. -
Seite 16: Dmx-Protokoll
18-CH anzeigt. Drücken Sie die ENTER-Taste und das Display zeigt d001 an. Sie können nun die gewünschte Adresse über die UP- oder DOWN-Taste auswählen. Bitte drücken Sie noch einmal die ENTER- Taste zur Bestätigung. Nachdem Sie die Startadresse definiert haben, können Sie den AKKU Bar-4 HCL WDMX über Ihren Controller ansteuern. Bitte beachten Sie: Über das Display des Gerätes wird der Status der DMX-Verbindung angezeigt:... - Seite 17 12-Kanal-Modus Kanal Wert Funktion 000-255 Rot 1 0 – 100% 000-255 Grün 1 0 – 100% 000-255 Blau 1 0 – 100% 000-255 Amber 1 0 – 100% 000-255 Weiß 1 0 – 100% 000-255 UV 1 0 – 100% 000-255 Rot 2 0 –...
- Seite 18 000-010 Keine Funktion 011-025 Programm 1 026-050 Programm 2 051-075 Programm 3 076-100 Programm 4 Interne 101-125 Programm 5 Programme 126-150 Programm 6 151-175 Programm 7 176-200 Programm 8 201-240 Programm 9 241-255 Sound Show 000-255 Geschwindigkeit internen Programme, zunehmend 000-010 Mikrofonempfindlichkeit aus 011-255...
-
Seite 19: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 20: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ für Netzbetrieb Gesamtanschlusswert: 40 W Akkutyp: Li-ion 11,1 V, 11100 mAh (123,20 Wh) Akkubetriebsdauer: 8,5 Stunden Akkuladezeit: 5,5 Stunden Batterie Fernbedienung: CR2025 Knopfzelle 3 V DMX-Steuerkanäle: 6/8/12/18 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Drahtlose Signalübertragung: 2,4 GHz (ISM) -
Seite 21: Konformität
KONFORMITÄT Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 20.11.2015 © 21/37 00094546, Version 1.0... -
Seite 22: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE AKKU Bar-4 HCL WDMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 23: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 24: Regarding Rechargeable Batteries And Batteries
Regarding Rechargeable batteries and Batteries The given battery run time depends largely on the operating mode and ambient temperature. Low temperatures will reduce the run time considerably. Before using the device for the first time, completely charge the battery. Rechargeable batteries/batteries are hazardous waste which needs to be disposed of appropriately. If the device is to be disposed, the batteries have to be removed first. -
Seite 25: Description Of The Device
DMX512 control possible via any commercial DMX controller (occupies max.18 channels) • 6, 8 12 or 18 DMX channels selectable • Controllable via EUROLITE IR-7 remote control, included in the delivery • Equipped with 4 x 10 W HCL (hexacolor LED) in red, green, blue, amber, white and UV •... -
Seite 26: Overview
Overview (1) HCL LEDs (2) Infrared sensor for the remote control DMX occupation: 1: Ground 2: Signal (-) 3: Signal (+) AKKU Bar-4 HCL WDMX No. 41700110 4026397558449 0-240V 50/60Hz ~ 40 W T2A/250V 0.1m T =45°C T =65°C Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5... -
Seite 27: Installation
INSTALLATION Rigging DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. The device can be installed on the ground or on the wall or ceiling. Hanging installation The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 28: Attachment
Use 1 appropriate clamp to rig the fixture on the truss. Make sure that the device is fixed properly! Ensure that the structure (truss) to which you are attaching the fixtures is secure. The device can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics. -
Seite 29: Dmx512 Control
DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 30: Connection Between Devices
The IEC jack Power Out allows for power supply of further devices. A maximum of 8 fixtures may be linked together. After every 8 devices, the fixtures must have a renewed connection with the power mains. Matching power cables with IEC plugs and IEC inline jacks are available as accessories. When operating the device via the mains, the automatic charging for the rechargeable battery is always active even if the unit is switched off. -
Seite 31: Operation
The device has two operating modes. It can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via a standard DMX controller. Please refer to the instructions under Control Board. -
Seite 32: Eurolite Ir-7 Remote Control
WDMX control, you can select the function “Wire” – “Off”. With the function “Wire” – “On” you can log in the wireless receiver in to a wireless transmitter, the fixture could now receive the wireless DMX signal. EUROLITE IR-7 remote control The device must be activated for remote control. For this, under menu item SET, press the ENTER button to confirm activation. -
Seite 33: Dmx-Controlled Operation
Addressing The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the AKKU Bar-4 HCL WDMX will respond to the controller. 33/37 00094546, Version 1.0... -
Seite 34: Dmx Protocol
CH, 12-CH or 18-CH. Press the ENTER button and the display shows: d001. Set the desired address via the UP or DOWN buttons. Please press the ENTER button again to confirm. Now you can start operating the AKKU Bar-4 HCL WDMX via your lighting controller. Note: The modes of DMX512 data are shown via the display of the device: After switching on, the device will automatically detect whether DMX 512 data is received or not. - Seite 35 12-Channel-Mode Channel Value Function 000-255 Red 1 0 – 100% 000-255 Green 1 0 – 100% 000-255 Blue 1 0 – 100% 000-255 Amber 1 0 – 100% 000-255 White 1 0 – 100% UV 1 0 – 100% 000-255 000-255 Red 2 0 –...
-
Seite 36: Cleaning And Maintenance
000-010 No Function 011-025 Program 1 026-050 Program 2 051-075 Program 3 076-100 Program 4 101-125 Program 5 Internal 126-150 Program 6 Programs 151-175 Program 7 176-200 Program 8 201-240 Program 9 241-255 Sound Show 000-255 Speed of the internal programs, increasing 000-010 Microphone sensitivity off 011-255... -
Seite 37: Technical Specifications
Should you need any spare parts, please use genuine parts. If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply cable available at your dealer. Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ for mains operation...
