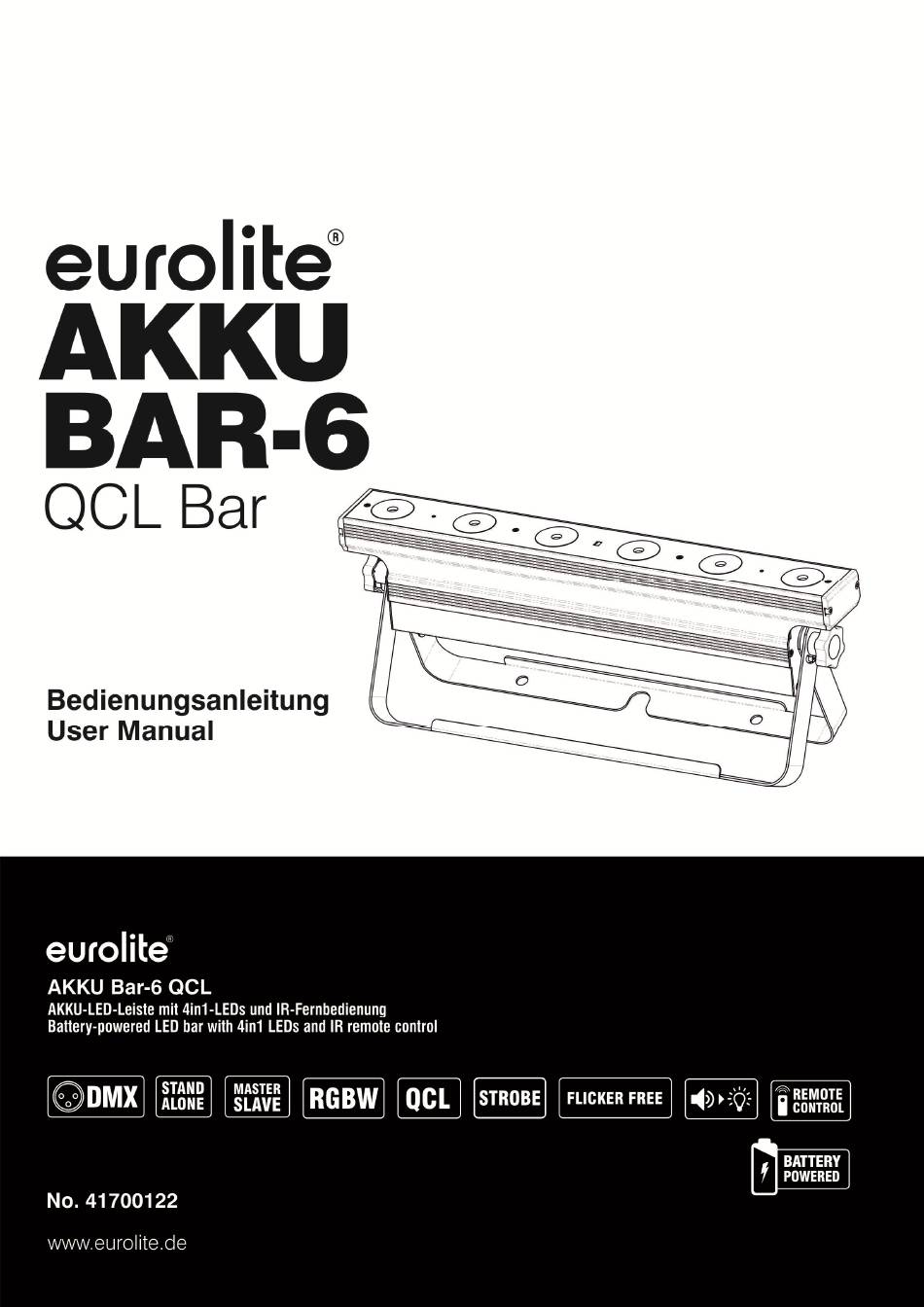

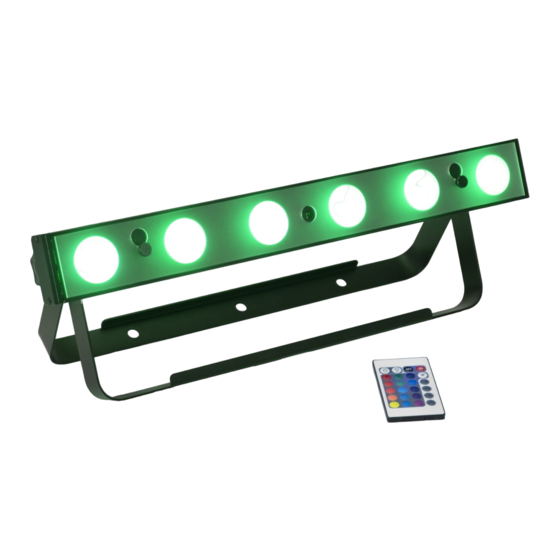

- Seite 1 1/36 00126688, Version 1.0...
-
Seite 2: Inhaltsverzeichnis
Charging the rechargeable battery ......................26 Battery status ............................... 26 OPERATION ..............................27 Control Board ............................... 27 EUROLITE IR-13 remote control ......................... 28 DMX operation ............................. 29 Functions in DMX mode ..........................29 CLEANING AND MAINTENANCE ........................34 PROTECTING THE ENVIRONMENT ......................34 TECHNICAL SPECIFICATIONS ........................35... -
Seite 3: Einführung
• Zusätzliche milchige Diffusorscheibe für ein homogenes und weiches Licht • Adressierung und Einstellungen über Steuereinheit mit 4-stelliger LED-Anzeige • Steuerbar über EUROLITE IR-13 Fernbedienung, im Lieferumfang enthalten • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) •... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Das Produkt dient zur Beleuchtung im Innenbereich. Es darf im Betrieb im Innenbereich montiert und betrieben werden. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45°C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. •...
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Feststellschraube (7) USB-Buchse für QuickDMX-Anschluss (2) Hänge-/Standbügel (8) Bedientasten (3) Spannungsversorgungseingang (9) Display (4) Spannungsversorgungsausgang (10) DMX-Eingang (5) Ladeanzeige (11) DMX-Ausgang (6) Ein-/Ausschalter (12) Fangseilöse (13) LED/Linse (14) Diffusorscheibe (15) Infrarotsensor für die Fernbedienung (16) Gewinde für die Rändelschraube, zur Befestigung der Diffusorscheibe 6/36 00126688, Version 1.0... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Dmx512-Ansteuerung
DMX512-ANSTEUERUNG Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 30 Startadresse 59 DMX-Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. 1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Seite 9: Netzanschluss
NETZANSCHLUSS Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. -
Seite 10: Bedienung
Programm wird wieder abgespielt, sobald das Gerät erneut in Betrieb genommen wird. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR- 13 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller und per QuickDMX, mit dem optional erhältlichen EUROLITE QuickDMX USB Funksender/Empfänger, drahtlos betrieben werden. -
Seite 11: Fernbedienung Eurolite Ir-13
POU- PO-1/PO-2 PO-1 – Stromsparmodus, 50% Leistung PO-2 - volle Leistung Fernbedienung EUROLITE IR-13 Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen der Fernbedienung und dem Sensor muss Sichtverbindung bestehen. Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie... -
Seite 12: Dmx-Betrieb
DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 29 Steuerkanäle. Es kann aber auch in einen Modus mit 4, 6, 8, 11, 12, 13, 17 oder 24 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. -
Seite 13: Farbvoreinstellungen Und Interne Programme
Mode/Modus/ Value/Wert Eigenschaft Channel/Kanal 11 CH Dimmerintensität Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Rot 0 - 100 % zunehmend Grün Grün 0 - 100 % zunehmend Blau Blau 0 - 100 % zunehmend Weiß Weiß 0 - 100 % zunehmend Strobe Keine Funktion Strobe-Effekt mit zunehmender Geschwindigkeit... -
Seite 14: Geschwindigkeit Interne Programme
Internes Programm 11 Internes Programm 12 Internes Programm 13 Internes Programm 14 Internes Programm 15 Internes Programm 16 Internes Programm 17 Internes Programm 18 Internes Programm 19 Internes Programm 20 Internes Programm 21 (Internes Programm 1- 20 in Schleife) Geschwindigkeit interne Programme Zunehmende Geschwindigkeit Fading colors Keine Funktion... - Seite 15 13-Kanal-Modus -Kanal-Modus 13 CH Mode = 8 CH Mode 17-Kanal-Modus = -Kanal-Modus = 6, 7, 8, 9, 10 Kanal im 11-Kanal-Modus 17 CH Mode = 12 CH Mode = 6, 7, 8, 9, 10 CH in 1 CH mode 29-Kanal-Modus = -Kanal-Modus 29 CH Mode = 24 CH...
- Seite 16 Weiß 20 20 255 Weiß 0 - 100 % zunehmend 21 21 255 Rot 0 - 100 % zunehmend Grün 22 22 Zone 255 Grün 0 - 100 % zunehmend Blau 23 23 255 Blau 0 - 100 % zunehmend Weiß...
-
Seite 17: Reinigung Und Wartung
Geschwindigkeit interne Programme 11 15 255 Zunehmende Geschwindigkeit Fading colors Keine Funktion 12 16 249 Fading colors mit zunehmender Geschwindigkeit 255 Kein Fading Dimmergeschwindigkeit (Sprungantwort) Dimmergeschwindigkeit aus Control Board Einstellung (nodE) Ansprechverhalten von LEDs 13 17 105 Ansprechverhalten von Halogenlampen, schnell 155 Ansprechverhalten von Halogenlampen, weniger schnell 205 Ansprechverhalten von Halogenlampen, mittel 255 Ansprechverhalten von Halogenlampen, langsam... -
Seite 18: Technische Daten
Batterie: 1 x Knopfzelle 3,0 V CR2032 Lithium-Mangan eingebaut Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064704 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. - Seite 19 19/36 00126688, Version 1.0...
