BETRIEBSANLEITUNG
9
Anschlussmöglichkeiten
Spannungsversorgung
Akku = Bleiakku 6 V / 4 Ah / ca. 101 x 45 x 70 mm
oder Netzteil: 9 V / 1,2 A / Außen ( - ) / Innen ( + )
Bei Display / Waagen mit Analogausgang bzw. Potenzialfreien Kontakten ist kein Akkubetrieb
möglich. Die Spannungsversorgung erfolgt dann über ein 12 V / 1,2 A / Außen ( - ) / Innen ( + )
Netzteil.

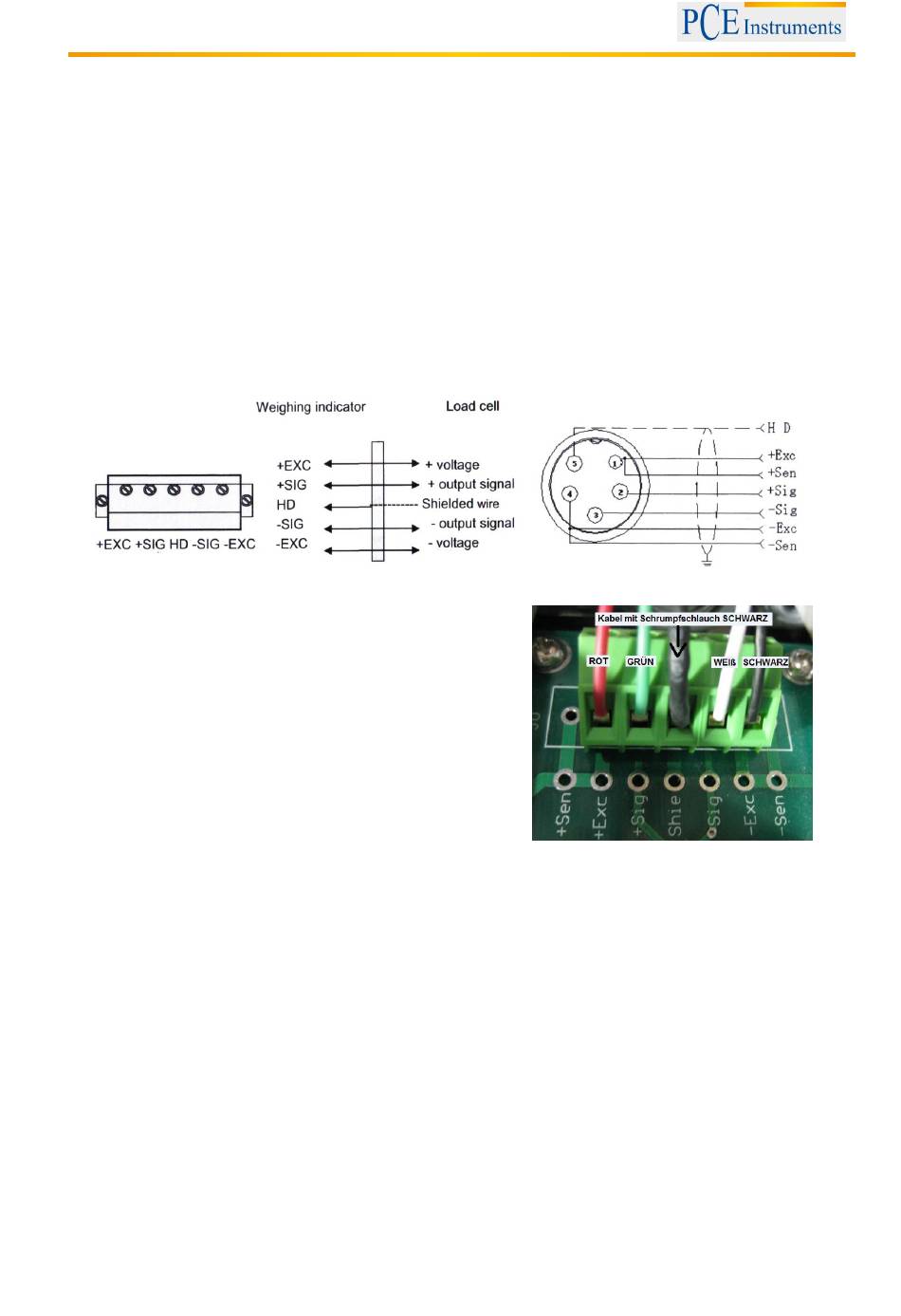

Zellenanschluss
Das Display kann mit bis zu 6 Zellen (4 oder 6 Leiterführend) mit höchstens 350Ω verbunden werden.
+Exc = Rotes Kabel
+Sig = Grünes Kabel
Shie = Schwarzes Kabel
(Schrumpfschlauch und kleine Beschriftung)
-Sig = Weißes Kabel
-Exc = Schwarzes Kabel
RS 232 Schnittstelle / D-SUB 9 Weiblich
Sie können die Waage mit verschiedenen externen Geräten über die RS-232 Schnittstelle verbinden.
ACHTUNG: Pinbelegung des Verbindungskabels und Schnittstellenparameter beachten.
24
