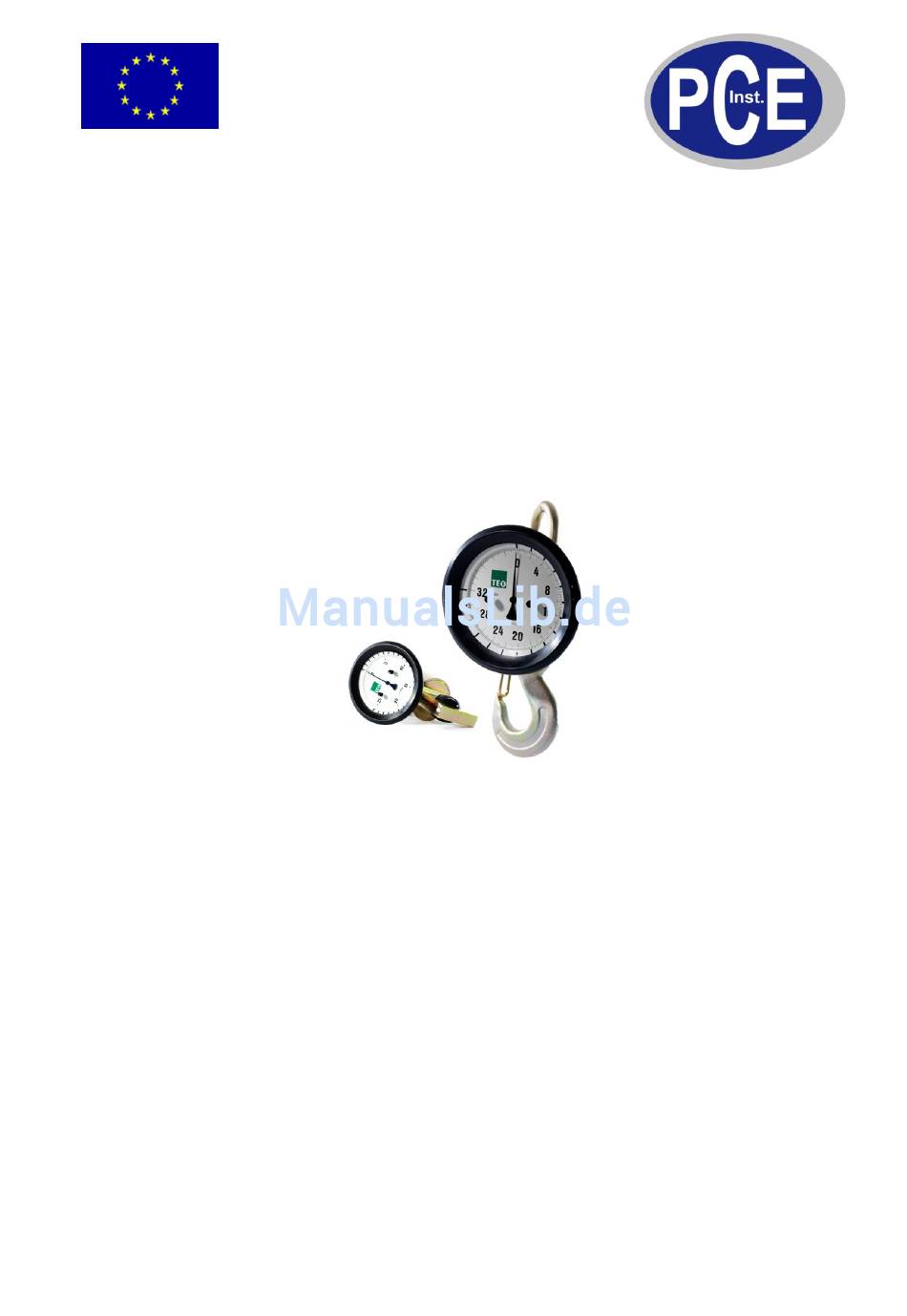

- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Kranwaagen PCE-SK Serie Version 1.1 22.09.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Sicherheitsinformationen ..................3 Warnhinweise ..........................3 Wirkweise ......................... 4 Anwendung ......................4 Nullsetzung ....................... 4 Tarieren ........................4 Dimensionen ......................5 Fehlerbehebung und Wartung .................. 5 Zertifikat ........................6 Entsorgung ....................... 6... -
Seite 3: Sicherheitsinformationen
BETRIEBSANLEITUNG www.warensortiment.de Inhalt Sicherheitsinformationen Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Laufen Sie nie unter hängenden Lasten. Temperaturbereich -20/+50 °C. ... -
Seite 4: Wirkweise
BETRIEBSANLEITUNG www.warensortiment.de Wirkweise Die Kranwaage PCE-SK verwendet ein hydrostatisches Prinzip, um das Gewicht eines Objektes zu messen. Ein Kolben wird in einen mit Öl gefüllten Zylinder gedrückt. Dieses erzeugt einen Druck, der auf einem Manometer abgelesen werden kann. Die Belastung wird in kg auf dem Ziffernblatt angezeigt. Für eine Fernabfrage wird das Manometer über einen Ölschlauch mit dem Zylinder verbunden. -
Seite 5: Dimensionen
Belast- Auf- [mm] [mm] [mm] [mm] [mm] heits- barkeit teilung wicht faktor [kg] [kg] [kg] 200-SK 1 320-SK 2 500-SK 2 750-SK 5 1250-SK 5 1250 2000-SK 10 2000 3200-SK 20 3200 5000-SK 20 5000 7500-SK 50 7500 12500-SK 50... -
Seite 6: Zertifikat
BETRIEBSANLEITUNG www.warensortiment.de Zertifikat Die Genauigkeit der Waage wurde bei der Herstellung getestet. Die Abweichung sollte 1% des Waagen Maximums nicht überschreiten. Die Überbelastung der Waage kann bis zu 1,6-mal ihr Maximum sein, ohne sich negativ auf die Genauigkeit auszuwirken. Die Genauigkeit wurde bei 20 °C gemessen. Der Sicherheitsfaktor ist 4:1 Entsorgung Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten)
