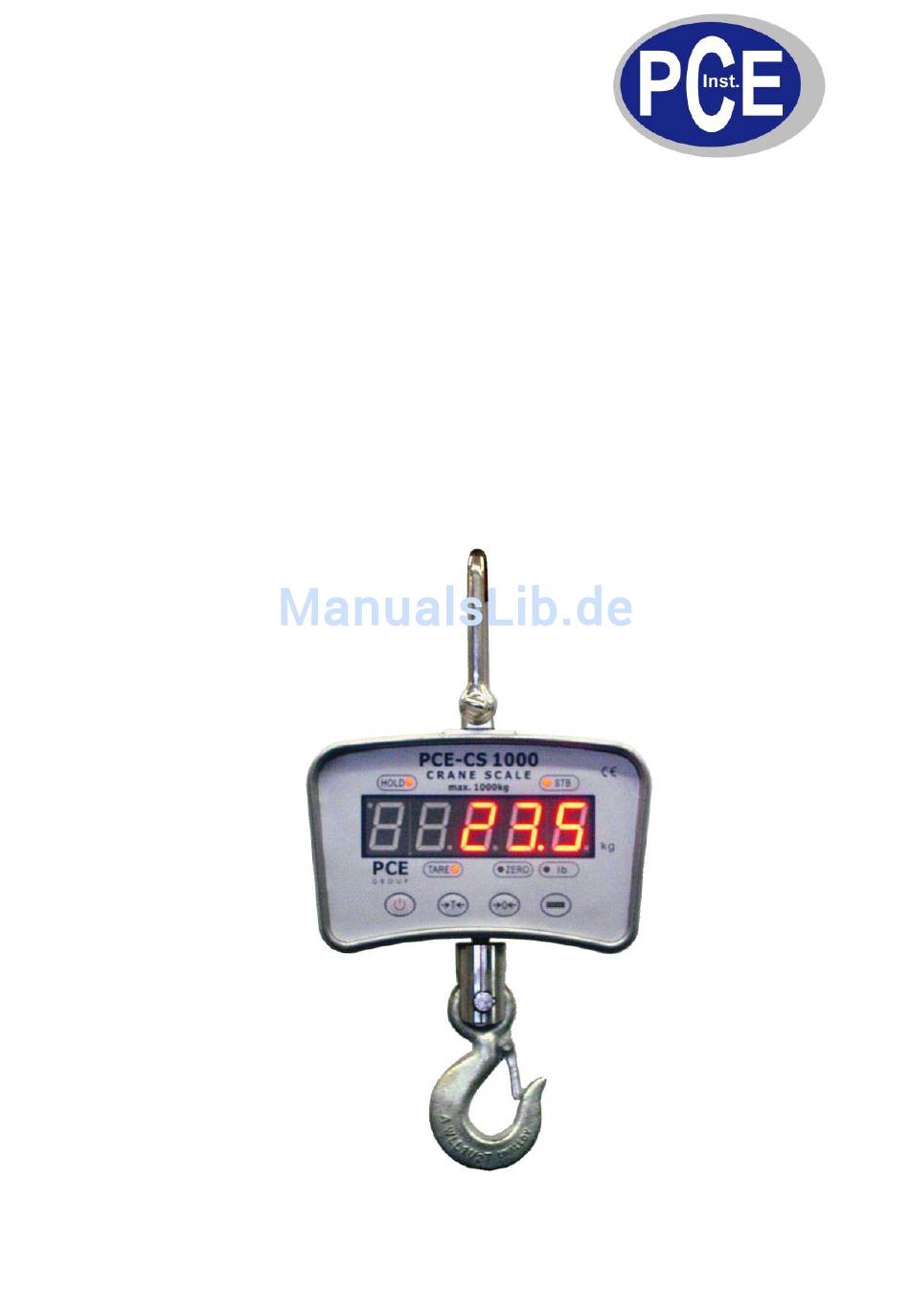

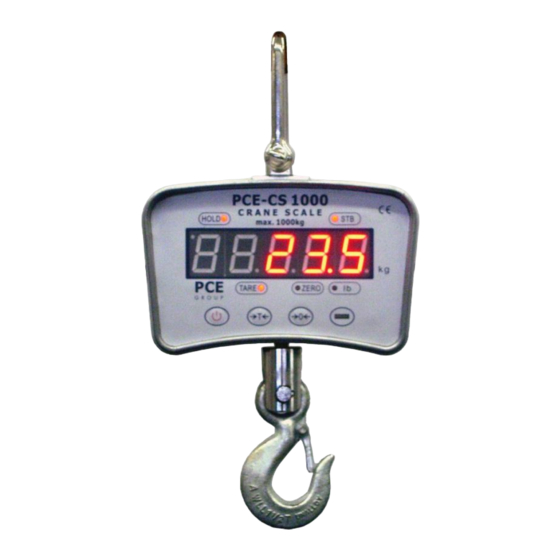

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Tel: 02903 976 99-0 Fax: 02903 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Kranwaage PCE-CS 1000 mit Fernbedienung Version 1.1 10.06.2011...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit .................. 3 Spezifikation ................4 Kalibrierung ................5 Maße und Massen ..............6 Symbolik am Display ............... 7 Wägung / Bedienung ..............8 Fernbedienung ................. 11... -
Seite 3: Sicherheit
Waage nicht in Betrieb ist. Benutzen Sie nur das mitgelieferte Ladegerät. Andere Adapter können das Achtung interne Netzteil beschädigen. Versuchen Sie nie die Waage zu öffnen. Wartungs-, Reparatur- oder Achtung Kalibrierarbeiten dürfen nur durch Mitarbeiter der PCE Instruments oder Fachlabore erfolgen. -
Seite 4: Spezifikation
Spezifikation Modell Wägebereich Teilung PCE-CS -1000 0 … 1000 kg 0,5 kg Abmessungen Siehe Tabelle auf Seite 6 Standard GB/T11883-2002 (elektrische Kranwaagen) Genauigkeitsklasse OIML Klasse III Display 30 mm, 5-stellige LCD/LED Tara über vollen Bereich Stabilisierungszeit <10 s Max. Überlast 400 % der max. -
Seite 5: Kalibrierung
Umwelteinflüssen (Staub, Schmutz, hohe Luftfeuchte) unterliegt. Wie wird kalibriert? Sie können die Kranwaage nicht selbst kalibrieren. Zur Kalibrierung oder Rekalibrierung muss die Waage an das Labor der PCE Instruments oder zu einem akkreditierten Labor Ihrer Wahl eingesendet werden. Dies gilt auch für eventuelle Reparaturen. -
Seite 6: Maße Und Massen
Maße und Massen Max. Eigenmasse Kapazität [mm] [mm] [mm] [mm] [kg] 1000 kg... -
Seite 7: Symbolik Am Display
Symbolik am Display Display Illustration [ - - - - - ] Stabilisierungsphase [ Err 10 ] Das akkumulierte Gewicht erreicht nicht die Mindestkapazität. [ Err 11 ] Akkumulierungszeit überschritten (>30 min) [ Err 12 ] Maximal zu akkumulierendes Gewicht über- schritten. -
Seite 8: Wägung / Bedienung
Wägung / Bedienung Vor der ersten Wägung Beachten Sie bitte: Betreiben Sie die Kranwaage nur in Innenräumen. Die Waage darf keiner Feuchte (z.B. Regen oder Betauung) ausgesetzt werden. Wenn Sie bei trockenem Wetter im Außenbereich eingesetzt wird, darf dies nur innerhalb der spezifizierten Umgebungsbedingungen erfolgen. - Seite 9 Tarieren / Tara Drücken Sie die [ON/OFF]-Taste an der Kranwaage oder die [TARE]-Taste auf der Fernbedienung. Wägewert-Haltefunktion HOLD Wenn Sie die [HOLD]-Taste auf der Fernbedienung drücken, wird der Gewichtswert Display eingefroren. Ein „HOLD“-Zeichen erscheint an der Kranwaage. Um den “HOLD”-Modus wieder zu verlassen, drücken Sie die Hold- Taste für einige Zeit.
-
Seite 10: Fehlerbehebung Batterie Laden
Lampe rot leuchtet, ist der Ladevorgang abgeschlossen. Die Kranwaage ist jetzt wieder betriebsbereit. Bitte beachten Sie, dass die normale Ladezeit etwa 8 Stunden beträgt. Troubleshooting / Fehleranalyse Symptom Möglicher Grund Fehlerbehebung Keine Anzeige nach Batterie defekt oder Batterie laden Ein- schalten nicht auf- geladen Display blinkt Batteriespannung zu... -
Seite 11: Fernbedienung
Fernbedienung Einstellen der Waagenbeleuchtung Das Display der Waage kann beleuchtet werden. Mittels der Taste [F1] kann eine Steuerung erfolgen. „bl=0“ = keine Beleuchtung, „bl=1“ = minimale Beleuchtung, „5“ maximale Beleuchtung (voreingestellt ist „bl=2“). Nullstellung Drücken Sie die [-0-]-Taste an der Kranwaage und dann die [ZERO]-Taste auf der Fernbedienung. - Seite 12 Werte Akkumulieren Die Kranwaage verfügt über einen Mehrfach-Wägemodus. dieser Funktion können mehrere Lasten nacheinander verwiegen und erhalten am Ende auf Tastendruck folgende Daten im Display: Anzahl der vorgenommenen Wägungen, Einzelmassen der jeweiligen Wägung, Gesamtmasse aller Wägungen als Summe. Hängen Sie nun die erste zu verwiegende Masse an und warten, bis der Stabilitätsindikator erleuchtet (STB).
- Seite 13 10. Anzeigen der Batteriespannung Drücken Sie die [MR]-Taste. Im Display erscheint [SHIFE]. Drücken Sie dann die [F1]-Taste. Im Display erscheint die Spannung *.**]. normalen Wägung zurückzukehren, drücken Sie bitte wieder die [MR]-Taste.
