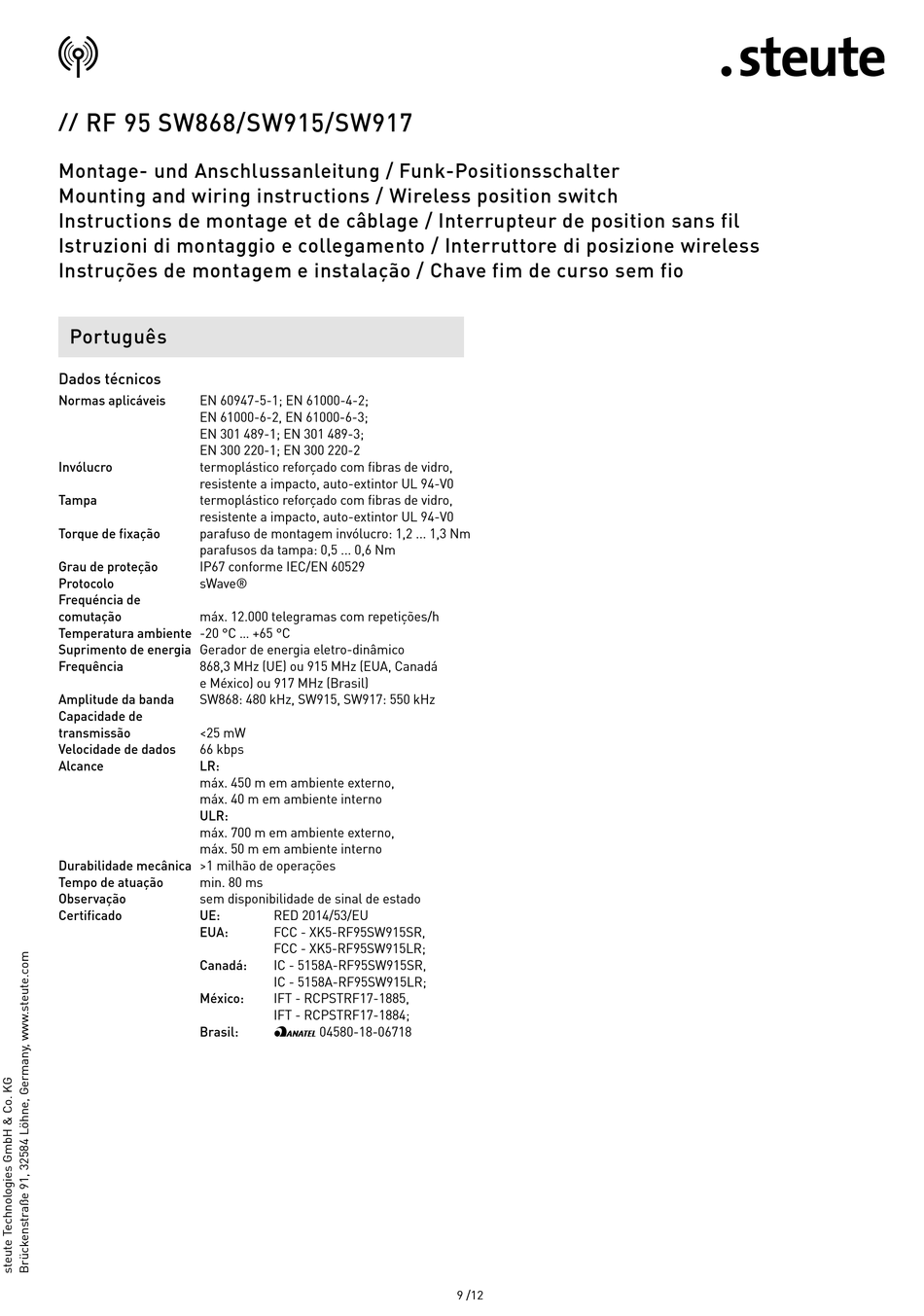

steute RF 95 SW868 Montage- Und Anschlussanleitung Seite 9

RF 95 SW868/SW915/SW917
//
Montage- und Anschlussanleitung / Funk-Positionsschalter
Mounting and wiring instructions / Wireless position switch
Instructions de montage et de câblage / Interrupteur de position sans fil
Istruzioni di montaggio e collegamento / Interruttore di posizione wireless
Instruções de montagem e instalação / Chave fim de curso sem fio
Português
Dados técnicos
Normas aplicáveis EN 60947-5-1; EN 61000-4-2;
EN 61000-6-2, EN 61000-6-3;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Invólucro termoplástico reforçado com fibras de vidro,
resistente a impacto, auto-extintor UL 94-V0
Tampa termoplástico reforçado com fibras de vidro,
resistente a impacto, auto-extintor UL 94-V0
Torque de fixação parafuso de montagem invólucro: 1,2 ... 1,3 Nm
parafusos da tampa: 0,5 ... 0,6 Nm
Grau de proteção IP67 conforme IEC/EN 60529
Protocolo sWave®
Frequéncia de
comutação máx. 12.000 telegramas com repetições/h
Temperatura ambiente -20 °C ... +65 °C
Suprimento de energia Gerador de energia eletro-dinâmico
Frequência 868,3 MHz (UE) ou 915 MHz (EUA, Canadá
e México) ou 917 MHz (Brasil)
Amplitude da banda SW868: 480 kHz, SW915, SW917: 550 kHz
Capacidade de
transmissão <25 mW
Velocidade de dados 66 kbps
Alcance LR:
máx. 450 m em ambiente externo,
máx. 40 m em ambiente interno
ULR:
máx. 700 m em ambiente externo,
máx. 50 m em ambiente interno
Durabilidade mecânica >1 milhão de operações
Tempo de atuação min. 80 ms
Observação sem disponibilidade de sinal de estado
Certificado UE:
EUA:
Canadá:
México:
Brasil:
RED 2014/53/EU
FCC - XK5-RF95SW915SR,
FCC - XK5-RF95SW915LR;
IC - 5158A-RF95SW915SR,
IC - 5158A-RF95SW915LR;
IFT - RCPSTRF17-1885,
IFT - RCPSTRF17-1884;
ö 04580-18-06718
9 /12
