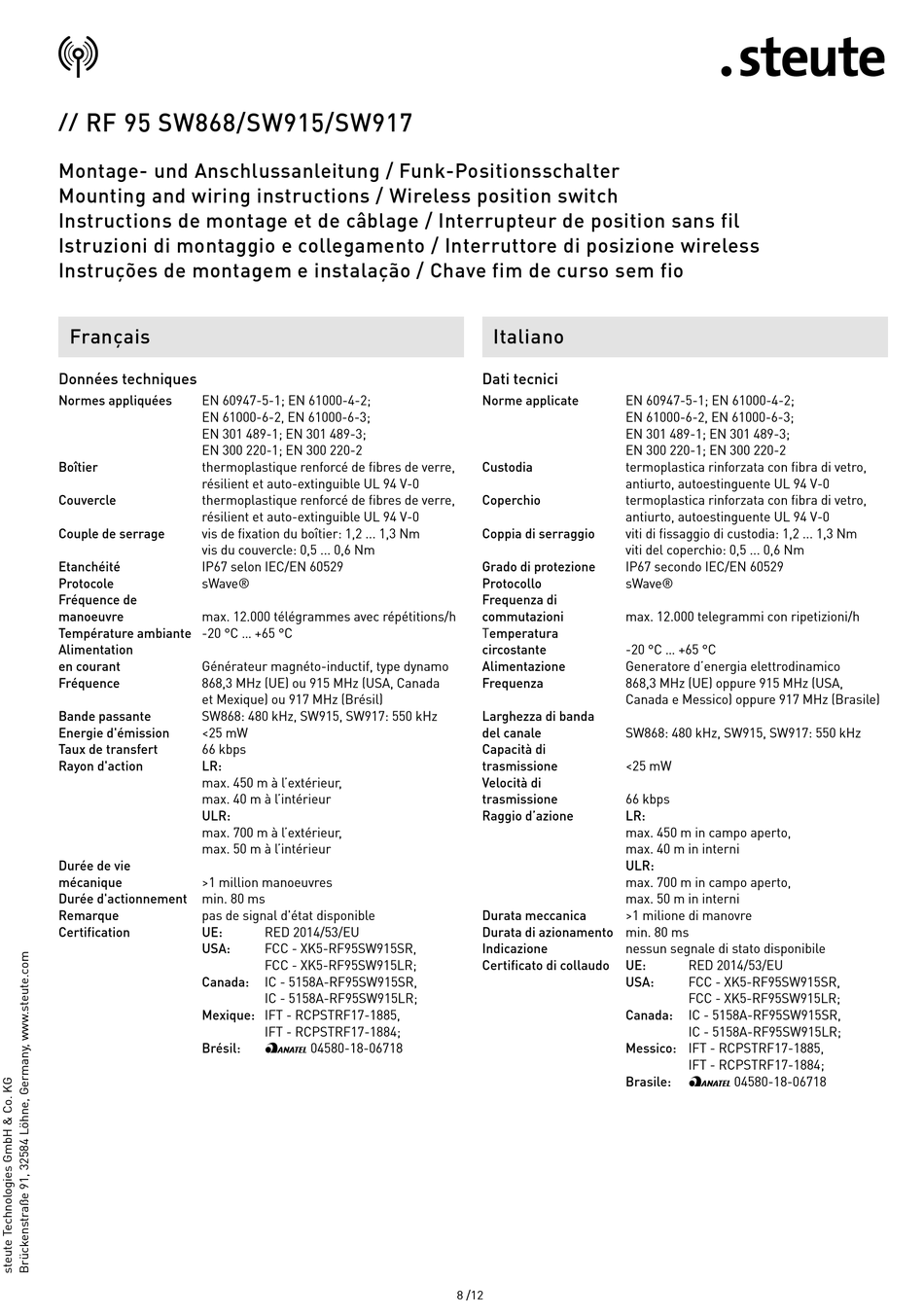

RF 95 SW868/SW915/SW917
//
Montage- und Anschlussanleitung / Funk-Positionsschalter
Mounting and wiring instructions / Wireless position switch
Instructions de montage et de câblage / Interrupteur de position sans fil
Istruzioni di montaggio e collegamento / Interruttore di posizione wireless
Instruções de montagem e instalação / Chave fim de curso sem fio
Français
Données techniques
Normes appliquées EN 60947-5-1; EN 61000-4-2;
EN 61000-6-2, EN 61000-6-3;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Boîtier thermoplastique renforcé de fibres de verre,
résilient et auto-extinguible UL 94 V-0
Couvercle thermoplastique renforcé de fibres de verre,
résilient et auto-extinguible UL 94 V-0
Couple de serrage vis de fixation du boîtier: 1,2 ... 1,3 Nm
vis du couvercle: 0,5 ... 0,6 Nm
Etanchéité IP67 selon IEC/EN 60529
Protocole sWave®
Fréquence de
manoeuvre max. 12.000 télégrammes avec répétitions/h
Température ambiante -20 °C ... +65 °C
Alimentation
en courant Générateur magnéto-inductif, type dynamo
Fréquence 868,3 MHz (UE) ou 915 MHz (USA, Canada
et Mexique) ou 917 MHz (Brésil)
Bande passante SW868: 480 kHz, SW915, SW917: 550 kHz
Energie d'émission <25 mW
Taux de transfert 66 kbps
Rayon d'action LR:
max. 450 m à l'extérieur,
max. 40 m à l'intérieur
ULR:
max. 700 m à l'extérieur,
max. 50 m à l'intérieur
Durée de vie
mécanique >1 million manoeuvres
Durée d'actionnement min. 80 ms
Remarque pas de signal d'état disponible
Certification UE:
USA:
Canada:
Mexique: IFT - RCPSTRF17-1885,
Brésil:
RED 2014/53/EU
FCC - XK5-RF95SW915SR,
FCC - XK5-RF95SW915LR;
IC - 5158A-RF95SW915SR,
IC - 5158A-RF95SW915LR;
IFT - RCPSTRF17-1884;
ö 04580-18-06718
Italiano

Dati tecnici

Norme applicate EN 60947-5-1; EN 61000-4-2;
EN 61000-6-2, EN 61000-6-3;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Custodia termoplastica rinforzata con fibra di vetro,
antiurto, autoestinguente UL 94 V-0
Coperchio termoplastica rinforzata con fibra di vetro,
antiurto, autoestinguente UL 94 V-0
Coppia di serraggio viti di fissaggio di custodia: 1,2 ... 1,3 Nm
viti del coperchio: 0,5 ... 0,6 Nm
Grado di protezione IP67 secondo IEC/EN 60529
Protocollo sWave®
Frequenza di
commutazioni max. 12.000 telegrammi con ripetizioni/h
Temperatura
circostante -20 °C ... +65 °C
Alimentazione Generatore d'energia elettrodinamico
Frequenza 868,3 MHz (UE) oppure 915 MHz (USA,
Canada e Messico) oppure 917 MHz (Brasile)
Larghezza di banda
del canale SW868: 480 kHz, SW915, SW917: 550 kHz
Capacità di
trasmissione <25 mW
Velocità di
trasmissione 66 kbps
Raggio d'azione LR:
max. 450 m in campo aperto,
max. 40 m in interni
ULR:
max. 700 m in campo aperto,
max. 50 m in interni
Durata meccanica >1 milione di manovre
Durata di azionamento min. 80 ms
Indicazione nessun segnale di stato disponibile
Certificato di collaudo UE:
USA:
Canada:
Messico: IFT - RCPSTRF17-1885,
Brasile:
8 /12
RED 2014/53/EU
FCC - XK5-RF95SW915SR,
FCC - XK5-RF95SW915LR;
IC - 5158A-RF95SW915SR,
IC - 5158A-RF95SW915LR;
IFT - RCPSTRF17-1884;
ö 04580-18-06718
