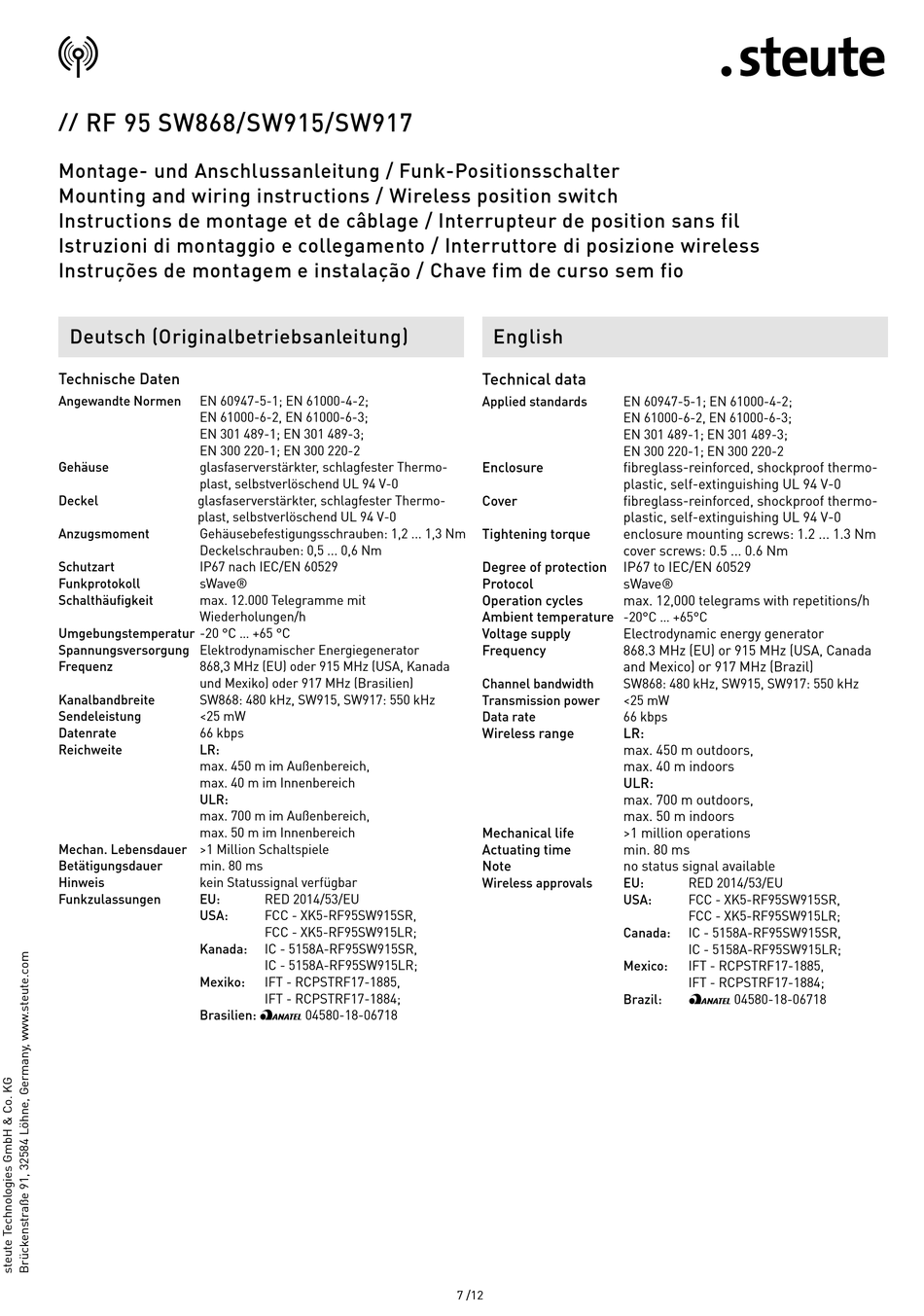

Technical Data - Steute Rf 95 Sw868 Montage- Und Anschlussanleitung

RF 95 SW868/SW915/SW917
//
Montage- und Anschlussanleitung / Funk-Positionsschalter
Mounting and wiring instructions / Wireless position switch
Instructions de montage et de câblage / Interrupteur de position sans fil
Istruzioni di montaggio e collegamento / Interruttore di posizione wireless
Instruções de montagem e instalação / Chave fim de curso sem fio
Deutsch (Originalbetriebsanleitung)
Technische Daten
Angewandte Normen EN 60947-5-1; EN 61000-4-2;
EN 61000-6-2, EN 61000-6-3;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Gehäuse glasfaserverstärkter, schlagfester Thermo-
plast, selbstverlöschend UL 94 V-0
Deckel glasfaserverstärkter, schlagfester Thermo-
plast, selbstverlöschend UL 94 V-0
Anzugsmoment Gehäusebefestigungsschrauben: 1,2 ... 1,3 Nm
Deckelschrauben: 0,5 ... 0,6 Nm
Schutzart IP67 nach IEC/EN 60529
Funkprotokoll sWave®
Schalthäufigkeit max. 12.000 Telegramme mit
Wiederholungen/h
Umgebungstemperatur -20 °C ... +65 °C
Spannungsversorgung Elektrodynamischer Energiegenerator
Frequenz 868,3 MHz (EU) oder 915 MHz (USA, Kanada
und Mexiko) oder 917 MHz (Brasilien)
Kanalbandbreite SW868: 480 kHz, SW915, SW917: 550 kHz
Sendeleistung <25 mW
Datenrate 66 kbps
Reichweite LR:
max. 450 m im Außenbereich,
max. 40 m im Innenbereich
ULR:
max. 700 m im Außenbereich,
max. 50 m im Innenbereich
Mechan. Lebensdauer >1 Million Schaltspiele
Betätigungsdauer min. 80 ms
Hinweis kein Statussignal verfügbar
Funkzulassungen EU:
USA:
Kanada:
Mexiko:
Brasilien: ö 04580-18-06718
RED 2014/53/EU
FCC - XK5-RF95SW915SR,
FCC - XK5-RF95SW915LR;
IC - 5158A-RF95SW915SR,
IC - 5158A-RF95SW915LR;
IFT - RCPSTRF17-1885,
IFT - RCPSTRF17-1884;
English

Technical data

Applied standards EN 60947-5-1; EN 61000-4-2;
EN 61000-6-2, EN 61000-6-3;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Enclosure fibreglass-reinforced, shockproof thermo-
plastic, self-extinguishing UL 94 V-0
Cover fibreglass-reinforced, shockproof thermo-
plastic, self-extinguishing UL 94 V-0
Tightening torque enclosure mounting screws: 1.2 ... 1.3 Nm
cover screws: 0.5 ... 0.6 Nm
Degree of protection IP67 to IEC/EN 60529
Protocol sWave®
Operation cycles max. 12,000 telegrams with repetitions/h
Ambient temperature -20°C ... +65°C
Voltage supply Electrodynamic energy generator
Frequency 868.3 MHz (EU) or 915 MHz (USA, Canada
and Mexico) or 917 MHz (Brazil)
Channel bandwidth SW868: 480 kHz, SW915, SW917: 550 kHz
Transmission power <25 mW
Data rate 66 kbps
Wireless range LR:
max. 450 m outdoors,
max. 40 m indoors
ULR:
max. 700 m outdoors,
max. 50 m indoors
Mechanical life >1 million operations
Actuating time min. 80 ms
Note no status signal available
Wireless approvals EU:
USA:
Canada:
Mexico:
Brazil:
7 /12
RED 2014/53/EU
FCC - XK5-RF95SW915SR,
FCC - XK5-RF95SW915LR;
IC - 5158A-RF95SW915SR,
IC - 5158A-RF95SW915LR;
IFT - RCPSTRF17-1885,
IFT - RCPSTRF17-1884;
ö 04580-18-06718
