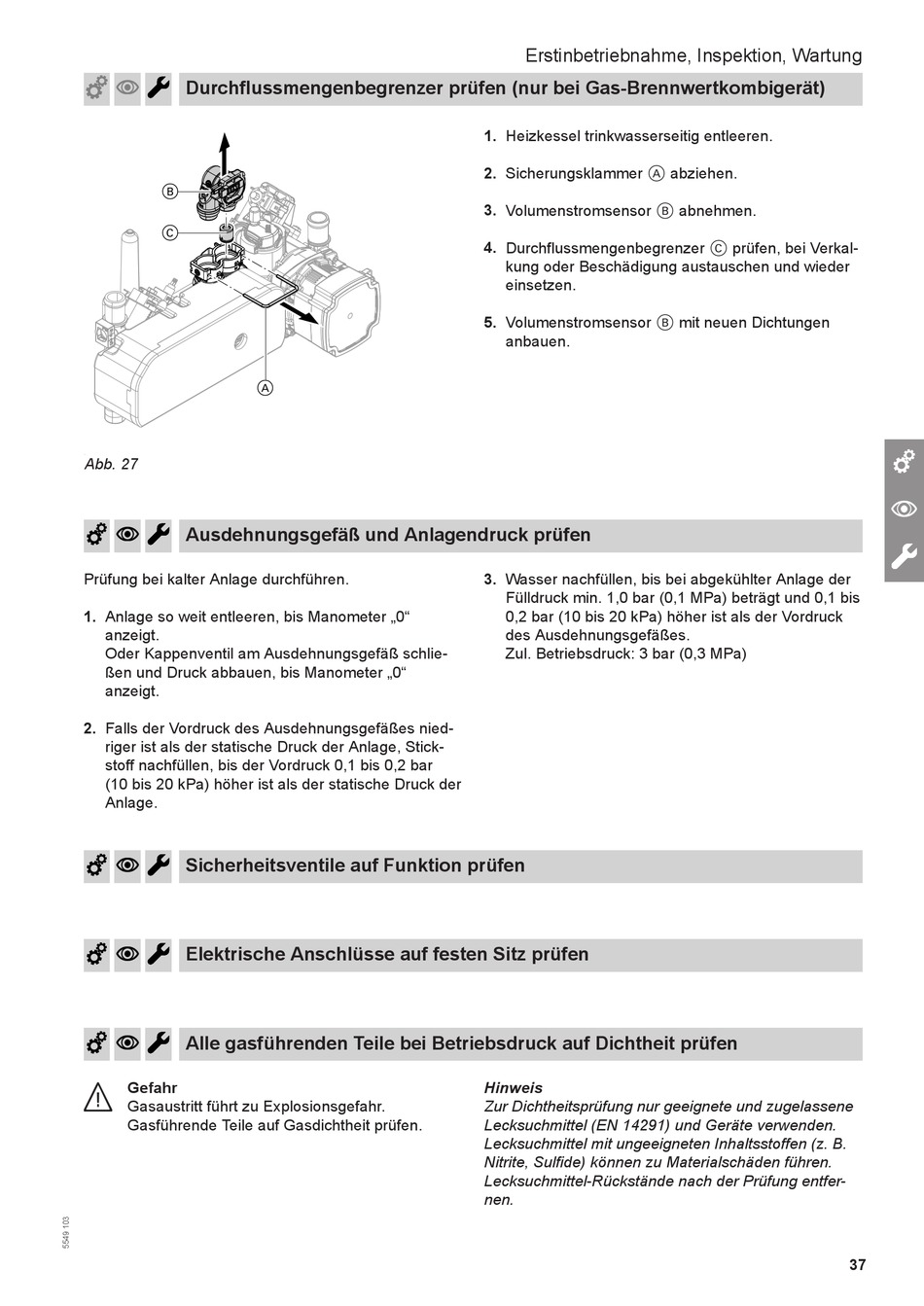

Durchflussmengenbegrenzer Prüfen (Nur Bei Gas-Brennwertkombigerät); Ausdehnungsgefäß Und Anlagendruck Prüfen; Sicherheitsventile Auf Funktion Prüfen; Elektrische Anschlüsse Auf Festen Sitz Prüfen - Viessmann Vitodens 200-W B2HB Montage- Und Serviceanleitung Für Die Fachkraft

Durchflussmengenbegrenzer prüfen (nur bei Gas-Brennwertkombigerät)
B
C
A
Abb. 27
Ausdehnungsgefäß und Anlagendruck prüfen
Prüfung bei kalter Anlage durchführen.
1. Anlage so weit entleeren, bis Manometer „0"
anzeigt.
Oder Kappenventil am Ausdehnungsgefäß schlie-
ßen und Druck abbauen, bis Manometer „0"
anzeigt.
2. Falls der Vordruck des Ausdehnungsgefäßes nied-
riger ist als der statische Druck der Anlage, Stick-
stoff nachfüllen, bis der Vordruck 0,1 bis 0,2 bar
(10 bis 20 kPa) höher ist als der statische Druck der
Anlage.
Sicherheitsventile auf Funktion prüfen
Elektrische Anschlüsse auf festen Sitz prüfen
Alle gasführenden Teile bei Betriebsdruck auf Dichtheit prüfen
Gefahr
Gasaustritt führt zu Explosionsgefahr.
Gasführende Teile auf Gasdichtheit prüfen.
Erstinbetriebnahme, Inspektion, Wartung
1. Heizkessel trinkwasserseitig entleeren.
2. Sicherungsklammer
A
3. Volumenstromsensor
B
4. Durchflussmengenbegrenzer
kung oder Beschädigung austauschen und wieder
einsetzen.
5. Volumenstromsensor
B
anbauen.
3. Wasser nachfüllen, bis bei abgekühlter Anlage der
Fülldruck min. 1,0 bar (0,1 MPa) beträgt und 0,1 bis
0,2 bar (10 bis 20 kPa) höher ist als der Vordruck
des Ausdehnungsgefäßes.
Zul. Betriebsdruck: 3 bar (0,3 MPa)
Hinweis
Zur Dichtheitsprüfung nur geeignete und zugelassene
Lecksuchmittel (EN 14291) und Geräte verwenden.
Lecksuchmittel mit ungeeigneten Inhaltsstoffen (z. B.
Nitrite, Sulfide) können zu Materialschäden führen.
Lecksuchmittel-Rückstände nach der Prüfung entfer-
nen.
abziehen.
abnehmen.
prüfen, bei Verkal-
C
mit neuen Dichtungen
37
