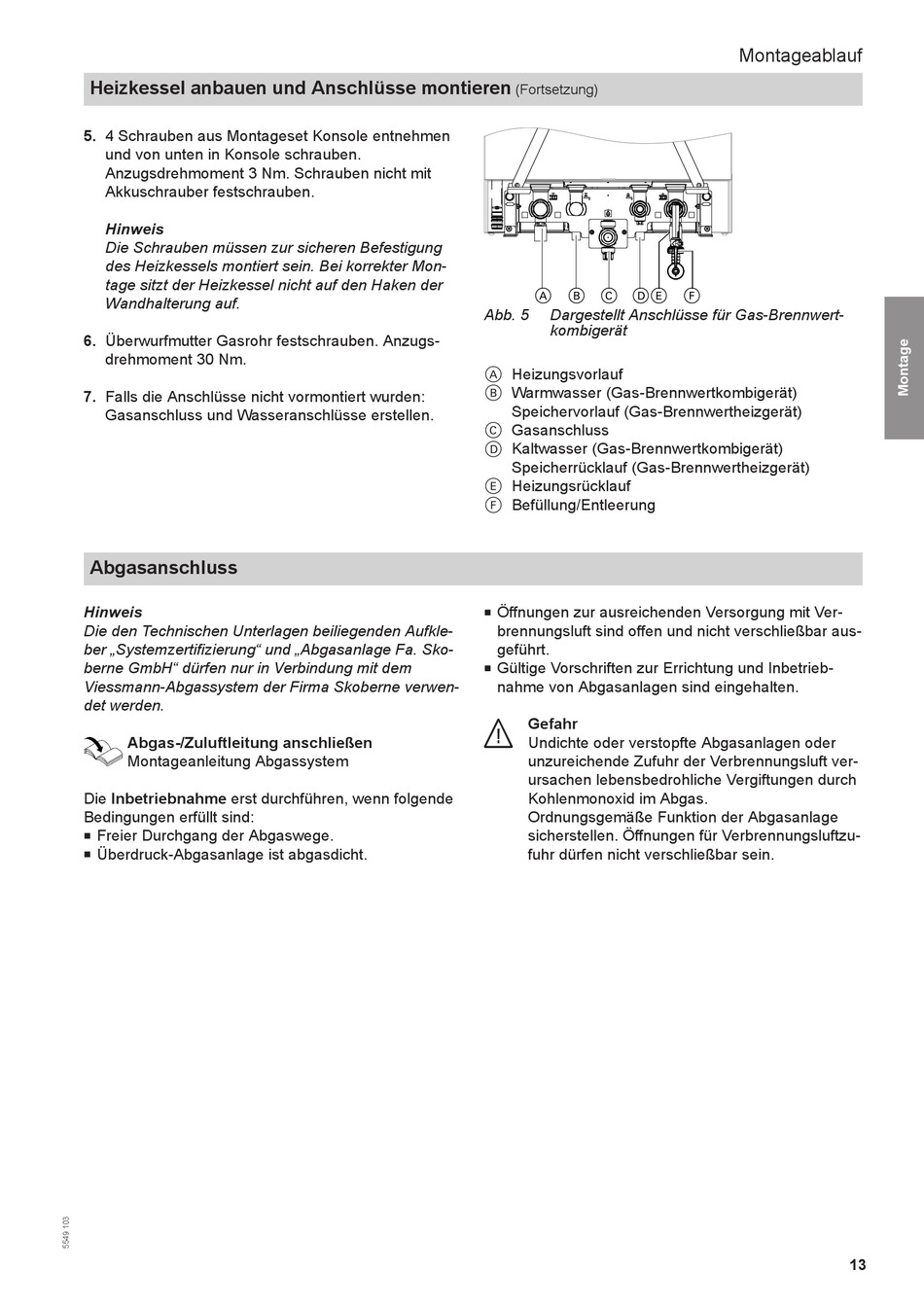

Heizkessel anbauen und Anschlüsse montieren
5. 4 Schrauben aus Montageset Konsole entnehmen
und von unten in Konsole schrauben.
Anzugsdrehmoment 3 Nm. Schrauben nicht mit
Akkuschrauber festschrauben.
Hinweis
Die Schrauben müssen zur sicheren Befestigung
des Heizkessels montiert sein. Bei korrekter Mon-
tage sitzt der Heizkessel nicht auf den Haken der
Wandhalterung auf.
6. Überwurfmutter Gasrohr festschrauben. Anzugs-
drehmoment 30 Nm.
7. Falls die Anschlüsse nicht vormontiert wurden:
Gasanschluss und Wasseranschlüsse erstellen.
Abgasanschluss
Hinweis
Die den Technischen Unterlagen beiliegenden Aufkle-
ber „Systemzertifizierung" und „Abgasanlage Fa. Sko-
berne GmbH" dürfen nur in Verbindung mit dem
Viessmann-Abgassystem der Firma Skoberne verwen-
det werden.
Abgas-/Zuluftleitung anschließen
Montageanleitung Abgassystem
Die Inbetriebnahme erst durchführen, wenn folgende
Bedingungen erfüllt sind:
Freier Durchgang der Abgaswege.
■
■
Überdruck-Abgasanlage ist abgasdicht.
(Fortsetzung)
A
B C D
E
Abb. 5
Dargestellt Anschlüsse für Gas-Brennwert-
kombigerät
Heizungsvorlauf
A
Warmwasser (Gas-Brennwertkombigerät)
B
Speichervorlauf (Gas-Brennwertheizgerät)
Gasanschluss
C
Kaltwasser (Gas-Brennwertkombigerät)
D
Speicherrücklauf (Gas-Brennwertheizgerät)
Heizungsrücklauf
E
Befüllung/Entleerung
F
■
Öffnungen zur ausreichenden Versorgung mit Ver-
brennungsluft sind offen und nicht verschließbar aus-
geführt.
■
Gültige Vorschriften zur Errichtung und Inbetrieb-
nahme von Abgasanlagen sind eingehalten.
Gefahr
Undichte oder verstopfte Abgasanlagen oder
unzureichende Zufuhr der Verbrennungsluft ver-
ursachen lebensbedrohliche Vergiftungen durch
Kohlenmonoxid im Abgas.
Ordnungsgemäße Funktion der Abgasanlage
sicherstellen. Öffnungen für Verbrennungsluftzu-
fuhr dürfen nicht verschließbar sein.
Montageablauf
F
13
