TED Pack Single
5.

Setup

Warnung und Vorsichtsmaßnahmen
Hinweis
Schließen Sie alle Datenkabel an, bevor Sie das Gerät mit Strom versorgen.
Trennen Sie immer zuerst die Stromversorgung, bevor Sie Datenkabel anschließen oder
trennen.

DMX-Verbindung

DMX-512-Protokoll

Das TED Pack Single verfügt über je einen 3-poligen DMX-Signaleingang und einen Ausgang.
Die Pole sind folgendermaßen belegt: Pol 1 (Erdung), Pol 2 (-), Pol 3 (+).
Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein.
Die Anzahl der Geräte, die Sie über eine Datenverbindung steuern können, ist durch die kombinierte
Anzahl der DMX-Kanäle der angeschlossenen Geräte und die 512 in einem DMX-Universum verfügbaren
Kanäle begrenzt.
Gemäß Standard TIA-485 sollten niemals mehr als 32 Geräte an eine Datenübertragungsleitung
angeschlossen werden. Wenn Sie mehr als 32 Geräte an eine serielle Datenübertragungsleitung
anschließen möchten, sollten Sie einen Opto-Splitter verwenden, um zu verhindern, dass die Qualität des
DMX-Signals abnimmt.
Hinweis:
● Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 300 m
● Maximale empfohlene Geräteanzahl an einer DMX-Datenübertragungsleitung: 32 Geräte

DMX-Kabel

Für eine zuverlässige DMX-Verbindung müssen geschirmte, verdrillte Doppelkabel mit 3-poligen XLR-
Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen
oder Ihre eigenen Kabel herstellen.
Die Verwendung von XLR-Audiokabeln für die Übertragung von DMX-Daten kann zu einer schlechten
Signalqualität und einem unzuverlässigen Betrieb eines DMX-Netzwerks führen.

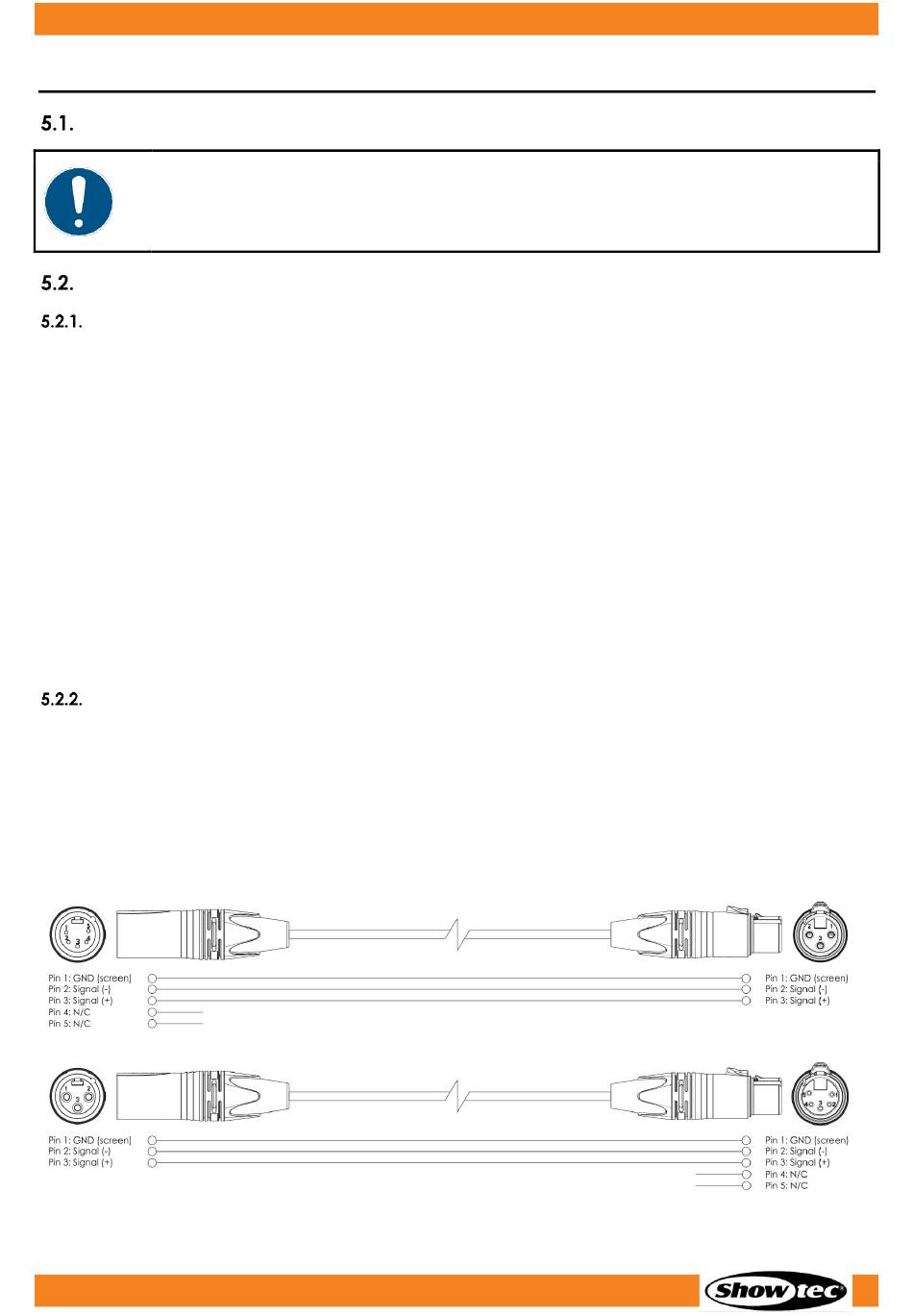

Wenn Sie Ihre eigenen DMX-Kabel herstellen, stellen Sie sicher, dass Sie die Pole und Drähte korrekt
anschließen, wie in Abb. 08 gezeigt.
Produktcode: 50444
14
Abb. 08
