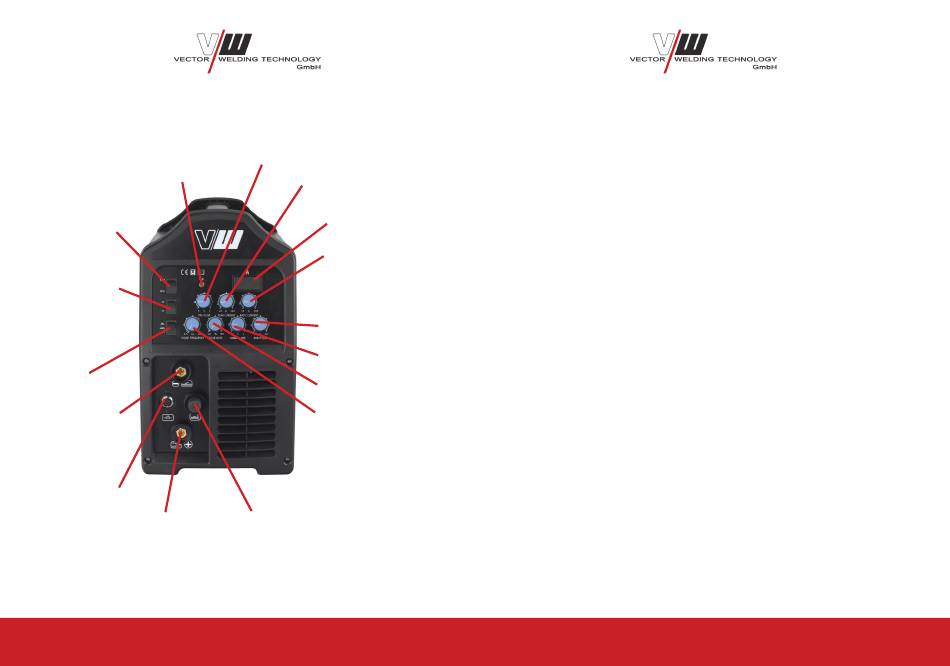

Bedienfeldbeschreibung DC WIG TW230
Überhitzungsschutz
WIG - Schweißen
E-Hand
Umschalter
2-Takt / 4 Takt
Umschaltung auf
Pulsfunktion
Anschluss für
Elektrodenzange
Remote-Anschluss
Anschluss für
Massezange
Gasvorlaufzeit
Schweißstromregler
Digitalanzeige
Pulsstromregler
Regler für Gasnachlauf
Regler für Stromabsenkung
Pulsweiteregler
Pulsfrequenzregler
Gas- / Luftanschluss
für Schlauchpakete
6
Inbetriebnahme
1. Bitte vor dem Einschalten des Gerätes die Masseklemme und das WIGSchlauchpaket an die
vorgesehenen Anschlüsse anschließen (siehe Abbildung). Wenn Sie Elektroden schweißen
möchten, die Elektrodenzange an den vorgesehenen Anschluss anschließen.
Wichtig: Den Kippschalter auf WIG oder E-Hand-Schweißen umlegen.
2. WIG-Schweißen: Sie benötigen eine Argon Gasflasche Modell 4.6. Den Druckminderer an die
Gasflasche anschließen. Der Durchfluss in Liter gemessen sollte 6 Liter nicht überschreiten.
3. Verbindungsschlauch vom Druckminderer zum Gerät (Anschluss hinten am Gerät) anschließen.
Dieser ist im Lieferumfang nicht enthalten. Sie können einen Schlauch mit 6 mm Durchmesser
verwenden. Diesen Luftdicht anbringen.
4. Netzstecker an einer 230 V Steckdose mit einer 16 Ampere Absicherung
einstecken.
5. Eine Wolframelektrode, z.B. 1,6 Kennfarbe grau, in das WIG-Schlauchpaket einspannen.
Wichtig: Die Wolframelektrode sollte angespitzt sein. Die Einspannung der Wolframelektrode
und die Wahl der Größe und Kennfarbe können Sie am Schweißparameter in der unten
angegebenen Abbildung erkennen. Auch die Zusammensetzung des WIG-Schlauchpaketes
entnehmen Sie der Abbildung.
6. Masseklemme am Werkstück befestigen.
7. Prüfen Sie vor Arbeitsbeginn, ob Gas aus dem WIG-Schlauchpaket strömt.
Bei Betätigung des Brenners muss Gas fließen.
8. Halten Sie den Brenner mit einem Abstand von ca. 0,5 cm zum Werkstück und betätigen Sie
den Schalter am Brenner. Ein Lichtbogen (HF Zündung – kontaktlos) wird erzeugt.
9. Der Zusatzwerkstoff, der während des Schweißvorgangs beigefügt wird, sollte aus dem
gleichen Inhaltsstoff bestehen z.B. Material Edelstahl = Zusatzwerkstoff Edelstahl.
10. Pulsieren: Bitte für die Pulsfunktion den Kippschalter in die Mitte oder nach oben umlegen.
Kippschalter unten bedeutet keine Pulsfunktion. Kippschalter Mitte bedeutet schweißen mit
Pulsfunktion. Stromanzeige kann zwischen 2 Werten hin- und her springen, hängt von der
eingestellten Pulsfunktion ab. Kippschalter oben bedeutet Verdopplung der Einstellung.
11. Der abgebildete Schweißparameter ist nur eine Hilfestellung und kein Richtwert.
12. Wir haben zusätzlich Videos in unserem Sortiment welche auf Anfrage per Mail
gesendet werden können.
