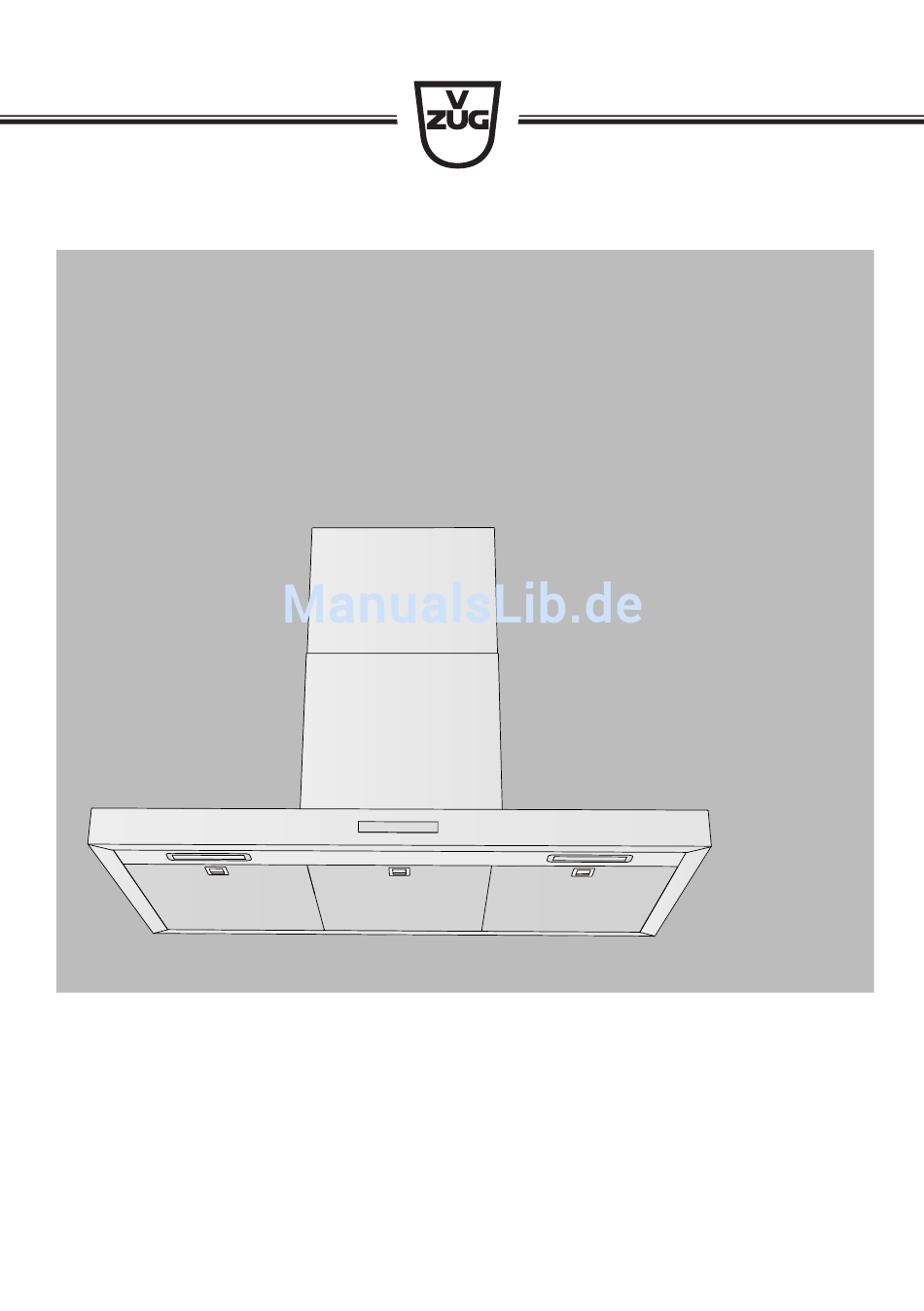

- Seite 1 Bedienungsanleitung DIPQ10/13 | DWPQ9/12 Dunstabzug...
- Seite 2 Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Produktfamilie Masssystem Motorengehäuse-Nr. DWPQ12 62006 H42604 (K630003) DWPQ9 62007 H42605 (K630004) DIPQ13 63006 H42608 (K630002) DIPQ10 63007 H42774 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2016...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitshinweise 4 Verwendete Symbole ................... 4 Allgemeine Sicherheitshinweise................. 5 Vor der ersten Inbetriebnahme ................ 6 Bestimmungsgemässe Verwendung.............. 6 Bei Kindern im Haushalt.................. 6 Zum Gebrauch ...................... 7 2 Entsorgung 9 3 Ihr Gerät 10 Gerätebeschreibung................... 10 Abluftmodell ...................... 10 Umluftmodell ...................... 10 Ausrüstung ...................... 10 Aufbau........................ 11 Bedien- und Anzeigeelemente................ 12... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ▸ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 5: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise ▪ Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. ▪ Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden... -
Seite 6: Vor Der Ersten Inbetriebnahme
1 Sicherheitshinweise Vor der ersten Inbetriebnahme ▪ Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbei- ten von einem konzessionierten Installateur/Elektriker ausführen. ▪ Bei der Ableitung der Abluft sind die behördlichen Vorschriften zu beachten. ▪... -
Seite 7: Zum Gebrauch
1 Sicherheitshinweise Zum Gebrauch ▪ Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. ▪ Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. ▪ Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kun- dendienst ersetzt werden, um Gefährdung zu vermeiden. - Seite 8 1 Sicherheitshinweise ▪ Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Koh- leheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B.
-
Seite 9: Entsorgung
Entsorgung Verpackung ▪ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und um- weltgerecht entsorgt werden. Deinstallation ▪ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ▪... -
Seite 10: Ihr Gerät
Ihr Gerät Gerätebeschreibung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vor- gesehen. Das vorliegende Modell kann als Wand- oder Inselhaube und im Ab- luft- oder Umluftbetrieb eingesetzt werden. Abluftmodell Der über der Kochstelle anfallende Dunst wird durch das integrierte Gebläse abgesogen. -
Seite 11: Aufbau
3 Ihr Gerät Aufbau 1 Bedien- und Anzeigeelemente 2 Metall-Fettfilter 3 Beleuchtung 4 Luftrückführung bei Umluftmo- dell Falls Ihr Gerät über seitliche Lüftungsschlitze (siehe Nr. 4 in der Grafik) verfügt, erkennen Sie daran, dass Sie ein Umluftmodell besit- zen. -
Seite 12: Bedien- Und Anzeigeelemente
3 Ihr Gerät Bedien- und Anzeigeelemente Tasten EIN/AUS-Taste Beleuchtung EIN/AUS Lüfterstufenwahl Timer Anzeigen Lüfterstufe 1 Lüfterstufe 2 Lüfterstufe 3 ▪ Blinkend: Lüfterstufe Intensiv Wischschutz ▪ Leuchtend: Wischschutz aktiv Timer ▪ Leuchtend: Timer aktiv Sättigungsanzeige Fettfilter ▪ Blinkend: Fettfilter reinigen Sättigungsanzeige Aktivkohlefilter ▪... -
Seite 13: Bedienung
Bedienung Erste Inbetriebnahme Gerät konfigurieren Das Gerät kann im Abluft- oder Umluftbetrieb eingesetzt werden. Das Gerät ist ab Werk standardmässig als Umlufthaube mit 5 kg Aktivkohle eingestellt. Die Lebensdauer der Aktivkohlefilter beträgt mit dieser Einstellung 1200 Betriebs- stunden. Handelt es sich beim Dunstabzug um die Version mit 2,5 kg Aktiv- kohle, muss der Betriebsstundenzähler entsprechend konfiguriert werden. -
Seite 14: Betrieb
4 Bedienung Einstellmöglichkeiten der Sättigungsanzeige Menge Kochintensität Betriebs- Anzeige Aktivkohle stunden Lüfterstufe 5 kg Standard, es wird nicht übermässig 1200 h häufig und geruchsintensiv gekocht 5 kg Häufigeres und/oder 700 h geruchsintensiveres Kochen 2,5 kg Standard, es wird nicht übermässig 700 h häufig und geruchsintensiv gekocht 2,5 kg... -
Seite 15: Nachlaufzeit
4 Bedienung Gerät ausschalten ▸ Taste drücken. Das Gerät nach dem Kochen noch ca. 15 Minuten in Betrieb lassen, damit die Gerüche abgezogen werden. Nachlaufzeit ▸ Gerät einschalten. ▸ Durch Antippen der Taste gewünschte Lüfterstufe wählen. ▸ Um die Nachlaufzeit zu aktivieren, Taste drücken. -
Seite 16: Sättigungsanzeige
4 Bedienung Sättigungsanzeige Sättigungsanzeige Fettfilter Nach 20 Betriebsstunden blinkt die Anzeige . Der Sättigungsgrad ist er- reicht, die Fettfilter und Kombifilter müssen gereinigt werden. Sättigungsanzeige Aktivkohlefilter Je nach gewählter Einstellung leuchtet die Anzeige nach 1200, 700 oder 400 Betriebsstunden. Der Sättigungsgrad ist erreicht, die Aktivkohlefilter müs- sen ausgewechselt werden. -
Seite 17: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser ins Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reini- gen verwenden. Die Oberfläche wird dadurch beschädigt. Die Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten. -
Seite 18: Aktivkohlefilter Ersetzen
Die Sättigungsanzeige wird erst sichtbar, wenn das Gerät in Betrieb bzw. eine Lüfterstufe aktiv ist. Verschmutzte Aktivkohlefilter können im Haushaltkehricht entsorgt werden. Die Aktivkohlefilter sind speziell für dieses Gerät entwickelt, weshalb sie nur über den Kundendienst der V-ZUG AG nachbestellt werden können. - Seite 19 5 Pflege und Wartung Aktivkohlefilter bestehend aus: Aktivkohlefilter A Aktivkohlefilter B Aktivkohlefilter entnehmen ▸ Haube vom Stromnetz nehmen. ▸ Kochfeld abdecken und vor Be- schädigungen schützen. ▸ Fettfilter herausnehmen und rei- nigen. (siehe Kapitel 5.2) ▸ Metallabdeckung C nach oben drücken und gleichzeitig beide Filterhalterungen nach aussen drücken.
-
Seite 20: Leds Ersetzen
5 Pflege und Wartung ▸ Aktivkohlefilter A von der Metall- halterung E lösen. ▸ Metallhalterung im Geschirrspü- ler oder manuell reinigen. Aktivkohlefilter einsetzen ▸ Aktivkohlefilter A an der Metallhalterung E anbringen. ▸ Aktivkohlefilter A gerade nach oben einrasten. – Aktivkohlefilter A befinden sich an den Seitenwänden. ▸... -
Seite 21: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn ..die Beleuchtung nicht funktioniert Mögliche Ursache Behebung ▪ Sicherung oder Siche- ▸ Sicherung auswechseln. rungsautomat der Woh- ▸ Sicherungsautomat wieder einschalten. nungs- resp. der Hausin- stallation ist defekt. ▪ Unterbruch in der Strom- ▸... -
Seite 22: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Produktfamilie des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben.* Fettfilter Aktivkohlefilter * Bei Bestellung des Aktivkohlefilters die Länge des Motorengehäuses ange- ben (siehe Seite 13). -
Seite 23: Technische Daten
Technische Daten Elektrischer Anschluss ▸ Siehe Typenschild. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 24: Stichwortverzeichnis
Stichwortverzeichnis Ersetzen .......... 20 Abluftmodell ........... 10 Aktivkohle ............13 Menge der verwendeten Aktivkohle..13 Aktivkohlefilter ..........10 Metall-Fettfilter Ersetzen .......... 19 Ausbauen.......... 17 Sättigungsanzeige.... 13, 14, 16 Modellnummer..........2 Anzeigeelemente ........11, 12 Aufbau............. 11 Ausrüstung ............. 10 Ausschalten ........... 15 Nachlaufzeit ........... - Seite 25 9 Stichwortverzeichnis Umluftmodell..........10 Verpackung............9 Was tun, wenn Das Gerät ungenügend entlüftet .. 21 Die Beleuchtung nicht funktioniert .............. 21 Wischschutz ........... 16 Zubehör ............22...
- Seite 26 Notizen...
-
Seite 27: Service & Support
Typenschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. - Seite 28 Lüfterstufe 1 Lüfterstufe 2 Lüfterstufe 3 ▪ Blinkend: Lüfterstufe Intensiv Wischschutz ▪ Leuchtend: Wischschutz aktiv Timer ▪ Leuchtend: Timer aktiv Sättigungsanzeige Fettfilter ▪ Blinkend: Fettfilter reinigen Sättigungsanzeige Aktivkohlefilter ▪ Blinkend: Aktivkohlefilter ersetzen J62006350-R04 V-ZUG AG, Industriestrasse 66, CH-6301 Zug info@vzug.com, www.vzug.com...
