- Seite 1 V-ZUG AG Dunstabzug DW-SE/DI-SE Bedienungsanleitung...
- Seite 2 Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle: Modell-Nr. Masssystem Modell-Nr. Masssystem DW-SE6 DI-SE10 DW-SE7 DI-SE12 DW-SE9 DW-SE12 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2011...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ..... . . Bestimmungsgemässe Verwendung ....Bei Kindern im Haushalt . - Seite 4 … Inhalt Zubehör und Ersatzteile Technische Daten Entsorgung Stichwortverzeichnis Reparatur-Service Kurzanleitung...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: Personen (einschliesslich Kinder), die aufgrund ihrer physischen, senso- rischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses... -
Seite 6: Bestimmungsgemässe Verwendung
… Sicherheitshinweise Bestimmungsgemässe Verwendung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden. -
Seite 7: Zum Gebrauch
… Sicherheitshinweise Zum Gebrauch Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden. - Seite 8 … Sicherheitshinweise Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frisch- luftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte. Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
-
Seite 9: Gerätebeschreibung

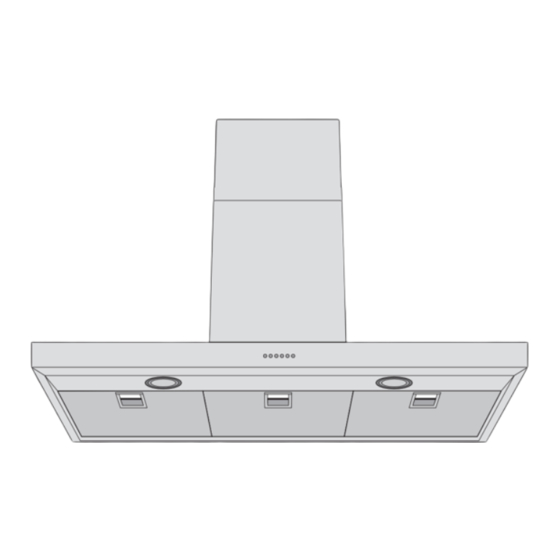

Gerätebeschreibung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. Das vorliegende Modell kann im Abluft- oder Umluftbetrieb eingesetzt werden. Abluftmodell Der über der Kochstelle anfallende Dunst wird durch das integrierte Gebläse abgesogen. Durch die Fettfilter wird die Luft gereinigt und über die Abluftlei- tung ins Freie geführt. -
Seite 10: Ausrüstung
… Gerätebeschreibung Ausrüstung 1 Absauggebläse Beleuchtung 2, 3 bzw. 4 Metall-Fettfilter 1 Aktivkohlefilter (nur bei Umluftbetrieb, nicht im Lieferumfang inbegriffen) Das Absauggebläse besitzt 4 Leistungsstufen 1 = geringe, 2 = mittlere, 3 = starke Förderleistung und die Intensivstufe. Die Stufen 1–3 sind für Dauerbetrieb geeignet. Die Intensivstufe dient dem kurzzeitigen, intensiven Abzug von Dünsten, z. -
Seite 11: Bedienungs- Und Anzeigeelemente
… Gerätebeschreibung Bedienungs- und Anzeigeelemente Beleuchtung EIN/AUS Lüfterstufe 1/Ausschalten Lüfterstufe 2 Lüfterstufe 3 Lüfterstufe Intensiv Sättigungsanzeige Filter – Blinkend: Fettfilter reinigen Longlife Aktivkohlefilter reinigen (falls vorhanden) – Leuchtend: Standard Aktivkohlefilter ersetzen (falls vorhanden) Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen. -
Seite 12: Bedienung
Bedienung Betrieb Gerät einschalten Durch Antippen der Taste oder schaltet das Gerät auf Lüfter- stufe 1, 2, 3 oder Intensiv ein. – Die aktuelle Lüfterstufe wird durch Leuchten der entsprechenden Taste angezeigt. Wir empfehlen, das Gerät 5 Minuten vor Kochbeginn auf Lüfterstufe 1 einzuschalten. -
Seite 13: Nachlaufzeit
… Bedienung Nachlaufzeit Durch Antippen der Taste oder gewünschte Lüfterstufe wählen. Taste oder mindestens 3 Sekunden gedrückt halten um die Nachlaufzeit zu aktivieren. – Ein Signalton ertönt. – Die Taste blinkt und die Nachlaufzeit ist aktiviert. Bei der Nachlaufzeit läuft das Gerät entsprechend der untenstehenden Tabelle weiter und schaltet anschliessend aus. -
Seite 14: Beleuchtung
… Bedienung Beleuchtung Durch Antippen der Taste schaltet die Beleuchtung ein. Durch wiederholtes Antippen der Taste schaltet die Beleuchtung aus. Die Beleuchtung kann unabhängig vom Lüfterbetrieb betätigt werden. Sättigungsanzeige Fettfilter Nach 40 Betriebsstunden blinkt die Taste . Der Sättigungsgrad ist erreicht, die Fettfilter müssen gereinigt werden. -
Seite 15: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt. Die Schraubsicherung herausdrehen bzw. den Sicherungsautoma- ten ausschalten. Aussenseite/Innenseite reinigen Aussenseiten mit leicht feuchtem Tuch –... -
Seite 16: Fettfilter Reinigen
… Pflege und Wartung Fettfilter reinigen Die Fettfilter müssen bei normalem Gebrauch mindestens einmal im Monat, oder immer, wenn die Taste blinkt, gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer der Fettfilter unbegrenzt. Ausbau Fettfilter Beim Fettfilter 1 den Griff 2 nach hinten drücken. -
Seite 17: Standard Aktivkohlefilter Ersetzen
… Pflege und Wartung Standard Aktivkohlefilter ersetzen Standard Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Die Reinigungswirkung eines Standard Aktivkohlefilters baut sich im Laufe des Betriebes ab. Ein Standard Aktivkohlefilter muss bei normalem Gebrauch mindestens alle 4 Monate oder immer, wenn die Taste leuchtet, ersetzt werden. -
Seite 18: Longlife Aktivkohlefilter Reinigen Und Ersetzen
… Pflege und Wartung Longlife Aktivkohlefilter reinigen und ersetzen Longlife Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Im Unterschied zum Standard Aktivkohlefilter kann der Longlife Aktivkohle- filter gereinigt und reaktiviert werden. Bei normaler Nutzung des Gerätes sollte der Longlife Aktivkohlefilter jeden Monat, oder immer, wenn die Taste blinkt, gereinigt werden. - Seite 19 … Pflege und Wartung Fettfilter herausnehmen und reinigen. Beide Verriegelungsknöpfe um 90° drehen und Longlife Aktivkohlefilter nach unten entnehmen. Filter 1 herausnehmen, reinigen, reaktivieren und wieder in Rahmen 2 einsetzen. Dabei Filter nicht beschädigen. Wenn nötig, verbrauchten Longlife Aktivkohlefilter durch neuen ersetzen. Longlife Aktivkohlefilter wieder einsetzen, hinten einrasten und vorne mit Verriegelungsknöpfen sichern.
-
Seite 20: Halogenlampe Wechseln
… Pflege und Wartung Halogenlampe wechseln Die Schraubsicherung herausdrehen bzw. den Sicherungsautoma- ten ausschalten. Halogenlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen. Den Lampenring mit einem feinen Schraubenzieher vorsichtig anheben. Die defekte Halogenlampe durch eine Halogenlampe desselben Typs (max. 20 Watt) ersetzen. -
Seite 21: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung Sicherung oder Sicherung auswechseln. Sicherungsautomat der Sicherungsautomat wieder einschalten. Wohnungs- resp. der Hausinstallation ist defekt. Unterbruch in der Stromversorgung überprüfen. Stromversorgung. Halogenlampe ist defekt. Halogenlampe auswechseln. …... -
Seite 22: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Halogenlampe Metall-Fettfilter Standard Aktivkohlefilter Longlife Aktivkohlefilter Die Halogenlampe kann auch im Fachhandel bezogen werden. -
Seite 23: Technische Daten
Technische Daten Elektrischer Anschluss Siehe Typenschild. Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 24: Entsorgung
Entsorgung Verpackung Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen. -
Seite 25: Stichwortverzeichnis
Stichwortverzeichnis Abluftmodell ........9 Gültigkeitsbereich......2 Aktivkohlefilter......... 9 Anfragen ........27 Anzeigeelemente......11 Halogenlampe......20 Aufbau..........10 Ausrüstung ........10 Ausschalten........12 Inbetriebnahme ......5 Intensivstufe........13 Bedienung ........12 Bedienungselemente... 10, 11 Kinder im Haushalt......6 Beleuchtung ......10, 14 Kurzanleitung........ - Seite 26 … Stichwortverzeichnis Sättigungsanzeige Technische Daten ....... 23 Fettfilter........14 Typ ............ 2 Standard Aktivkohlefilter ..14 Typenschild ........23 Service-Center ......27 Servicevertrag ......27 Sicherheit ........24 Umluftmodell ........9 Sicherheitshinweise Bei Kindern im Haushalt ..6 Bestimmungsgemässe Verpackung ........24 Verwendung .......
-
Seite 27: Reparatur-Service
Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. Anfragen, Bestellungen, Servicevertrag Bei Anfragen und Problemen administrativer oder technischer Art sowie für... -
Seite 28: Kurzanleitung
– Blinkend: Fettfilter reinigen Longlife Aktivkohlefilter reinigen (falls vorhanden) – Leuchtend: Standard Aktivkohlefilter ersetzen (falls vorhanden) V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850...
