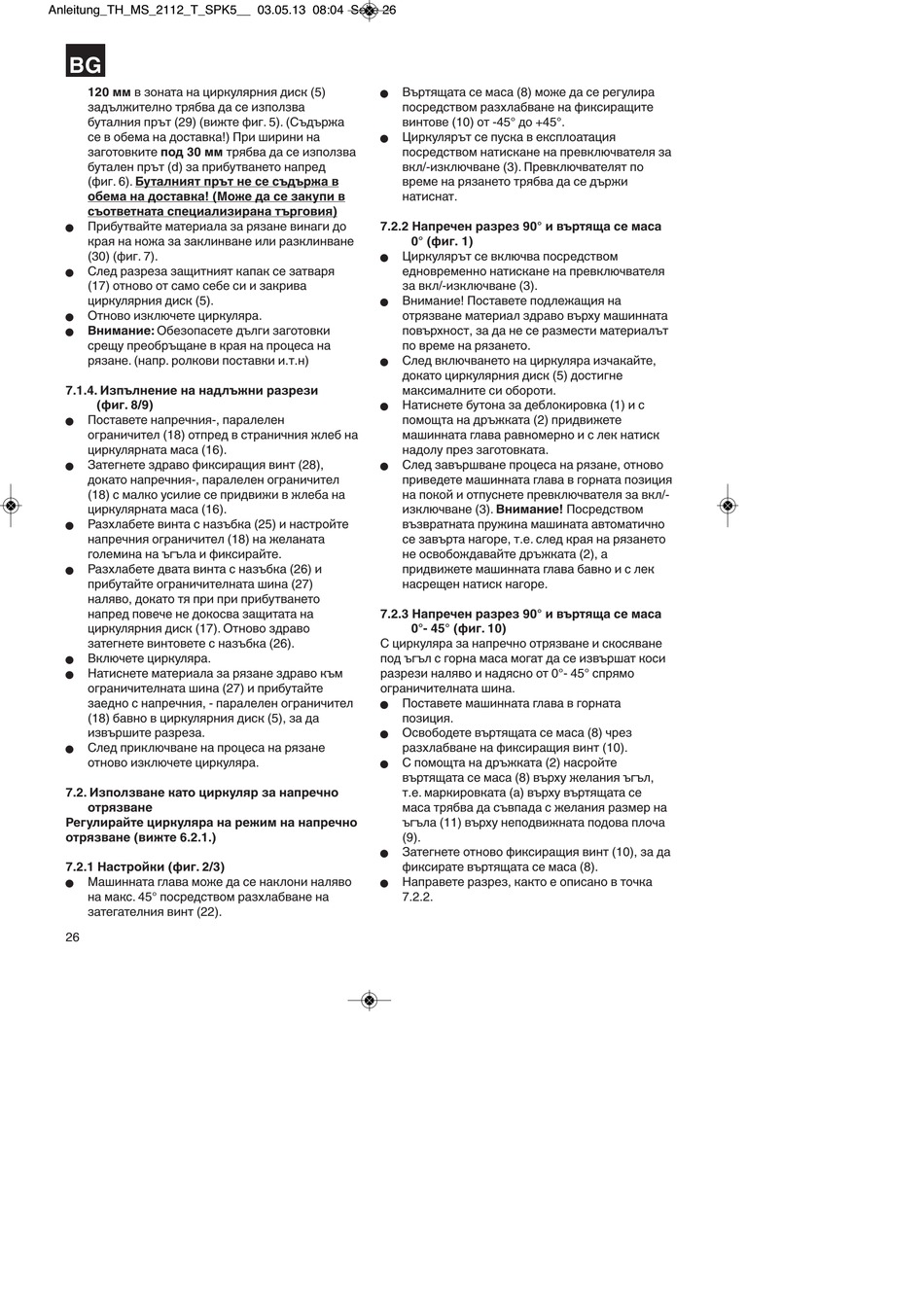

EINHELL TH-MS 2112 T Bedienungsanleitung Seite 26

Anleitung_TH_MS_2112_T_SPK5__ 03.05.13 08:04 Seite 26
BG
120 мм в зоната на циркулярния диск (5)
задължително трябва да се използва
буталния прът (29) (вижте фиг. 5). (Съдържа
се в обема на доставка!) При ширини на
заготовките под 30 мм трябва да се използва
бутален прът (d) за прибутването напред
(фиг. 6). Буталният прът не се съдържа в
обема на доставка! (Може да се закупи в
съответната специализирана търговия)
Прибутвайте материала за рязане винаги до
n
края на ножа за заклинване или разклинване
(30) (фиг. 7).
След разреза защитният капак се затваря
n
(17) отново от само себе си и закрива
циркулярния диск (5).
Отново изключете циркуляра.
n
Внимание: Обезопасете дълги заготовки
n
срещу преобръщане в края на процеса на
рязане. (напр. ролкови поставки и.т.н)
7.1.4. Изпълнение на надлъжни разрези
(фиг. 8/9)
Поставете напречния-, паралелен
n
ограничител (18) отпред в страничния жлеб на
циркулярната маса (16).
Затегнете здраво фиксиращия винт (28),
n
докато напречния-, паралелен ограничител
(18) с малко усилие се придвижи в жлеба на
циркулярната маса (16).
Разхлабете винта с назъбка (25) и настройте
n
напречния ограничител (18) на желаната
големина на ъгъла и фиксирайте.
Разхлабете двата винта с назъбка (26) и
n
прибутайте ограничителната шина (27)
наляво, докато тя при при прибутването
напред повече не докосва защитата на
циркулярния диск (17). Отново здраво
затегнете винтовете с назъбка (26).
Включете циркуляра.
n
Натиснете материала за рязане здраво към
n
ограничителната шина (27) и прибутайте
заедно с напречния, - паралелен ограничител
(18) бавно в циркулярния диск (5), за да
извършите разреза.
След приключване на процеса на рязане
n
отново изключете циркуляра.
7.2. Използване като циркуляр за напречно
отрязване
Регулирайте циркуляра на режим на напречно
отрязване (вижте 6.2.1.)
7.2.1 Настройки (фиг. 2/3)
Машинната глава може да се наклони наляво
n
на макс. 45° посредством разхлабване на
затегателния винт (22).
26
Въртящата се маса (8) може да се регулира
n
посредством разхлабване на фиксиращите
винтове (10) от -45° до +45°.
Циркулярът се пуска в експлоатация
n
посредством натискане на превключвателя за
вкл/-изключване (3). Превключвателят по
време на рязането трябва да се държи
натиснат.
7.2.2 Напречен разрез 90° и въртяща се маса
0° (фиг. 1)
Циркулярът се включва посредством
n
едновременно натискане на превключвателя
за вкл/-изключване (3).
Внимание! Поставете подлежащия на
n
отрязване материал здраво върху машинната
повърхност, за да не се размести материалът
по време на рязането.
След включването на циркуляра изчакайте,
n
докато циркулярния диск (5) достигне
максималните си обороти.
Натиснете бутона за деблокировка (1) и с
n
помощта на дръжката (2) придвижете
машинната глава равномерно и с лек натиск
надолу през заготовката.
След завършване процеса на рязане, отново
n
приведете машинната глава в горната позиция
на покой и отпуснете превключвателя за вкл/-
изключване (3). Внимание! Посредством
възвратната пружина машината автоматично
се завърта нагоре, т.е. след края на рязането
не освобождавайте дръжката (2), а
придвижете машинната глава бавно и с лек
насрещен натиск нагоре.
7.2.3 Напречен разрез 90° и въртяща се маса
0°- 45° (фиг. 10)
С циркуляра за напречно отрязване и скосяване
под ъгъл с горна маса могат да се извършат коси
разрези наляво и надясно от 0°- 45° спрямо
ограничителната шина.
Поставете машинната глава в горната
n
позиция.
Освободете въртящата се маса (8) чрез
n
разхлабване на фиксиращия винт (10).
С помощта на дръжката (2) насройте
n
въртящата се маса (8) върху желания ъгъл,
т.е. маркировката (a) върху въртящата се
маса трябва да съвпада с желания размер на
ъгъла (11) върху неподвижната подова плоча
(9).
Затегнете отново фиксиращия винт (10), за да
n
фиксирате въртящата се маса (8).
Направете разрез, както е описано в точка
n
7.2.2.
