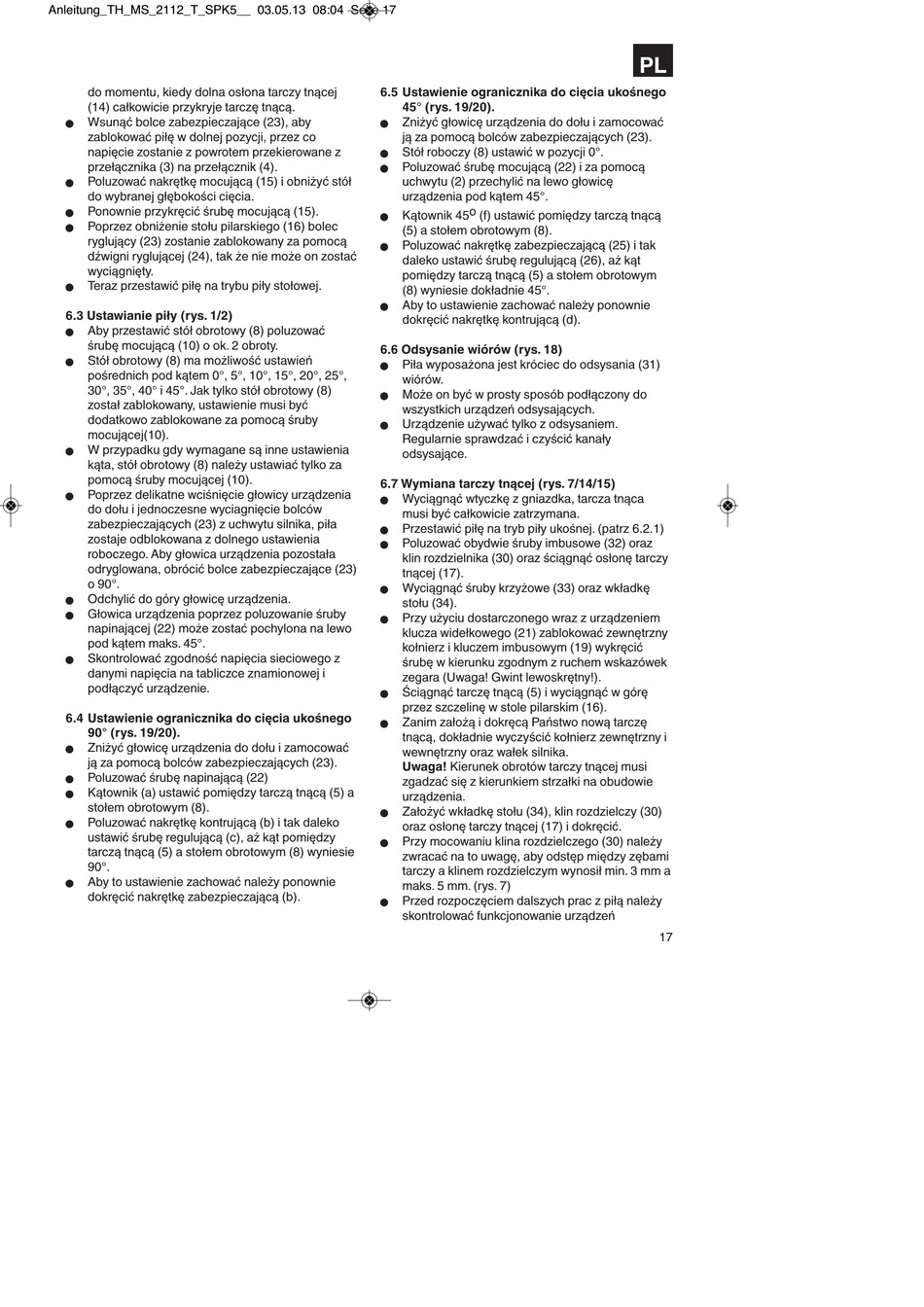

do momentu, kiedy dolna osłona tarczy tnącej
(14) całkowicie przykryje tarczę tnącą.
Wsunąć bolce zabezpieczające (23), aby
n
zablokować piłę w dolnej pozycji, przez co
napięcie zostanie z powrotem przekierowane z
przełącznika (3) na przełącznik (4).
Poluzować nakrętkę mocującą (15) i obniżyć stół
n
do wybranej głębokości cięcia.
Ponownie przykręcić śrubę mocującą (15).
n
Poprzez obniżenie stołu pilarskiego (16) bolec
n
ryglujący (23) zostanie zablokowany za pomocą
dźwigni ryglującej (24), tak że nie może on zostać
wyciągnięty.
Teraz przestawić piłę na trybu piły stołowej.
n
6.3 Ustawianie piły (rys. 1/2)
Aby przestawić stół obrotowy (8) poluzować
n
śrubę mocującą (10) o ok. 2 obroty.
Stół obrotowy (8) ma możliwość ustawień
n
pośrednich pod kątem 0°, 5°, 10°, 15°, 20°, 25°,
30°, 35°, 40° i 45°. Jak tylko stół obrotowy (8)
został zablokowany, ustawienie musi być
dodatkowo zablokowane za pomocą śruby
mocującej(10).
W przypadku gdy wymagane są inne ustawienia
n
kąta, stół obrotowy (8) należy ustawiać tylko za
pomocą śruby mocującej (10).
Poprzez delikatne wciśnięcie głowicy urządzenia
n
do dołu i jednoczesne wyciagnięcie bolców
zabezpieczających (23) z uchwytu silnika, piła
zostaje odblokowana z dolnego ustawienia
roboczego. Aby głowica urządzenia pozostała
odryglowana, obrócić bolce zabezpieczające (23)
o 90°.
Odchylić do góry głowicę urządzenia.
n
Głowica urządzenia poprzez poluzowanie śruby
n
napinającej (22) może zostać pochylona na lewo
pod kątem maks. 45°.
Skontrolować zgodność napięcia sieciowego z
n
danymi napięcia na tabliczce znamionowej i
podłączyć urządzenie.
6.4 Ustawienie ogranicznika do cięcia ukośnego
90° (rys. 19/20).
Zniżyć głowicę urządzenia do dołu i zamocować
n
ją za pomocą bolców zabezpieczających (23).
Poluzować śrubę napinającą (22)
n
Kątownik (a) ustawić pomiędzy tarczą tnącą (5) a
n
stołem obrotowym (8).
Poluzować nakrętkę kontrującą (b) i tak daleko
n
ustawić śrubę regulującą (c), aż kąt pomiędzy
tarczą tnącą (5) a stołem obrotowym (8) wyniesie
90°.
Aby to ustawienie zachować należy ponownie
n
dokręcić nakrętkę zabezpieczającą (b).
6.5 Ustawienie ogranicznika do cięcia ukośnego
45° (rys. 19/20).
Zniżyć głowicę urządzenia do dołu i zamocować
n
ją za pomocą bolców zabezpieczających (23).
Stół roboczy (8) ustawić w pozycji 0°.
n
Poluzować śrubę mocującą (22) i za pomocą
n
uchwytu (2) przechylić na lewo głowicę
urządzenia pod kątem 45°.
Kątownik 45 o (f) ustawić pomiędzy tarczą tnącą
n
(5) a stołem obrotowym (8).
Poluzować nakrętkę zabezpieczającą (25) i tak
n
daleko ustawić śrubę regulującą (26), aż kąt
pomiędzy tarczą tnącą (5) a stołem obrotowym
(8) wyniesie dokładnie 45°.
Aby to ustawienie zachować należy ponownie
n
dokręcić nakrętkę kontrującą (d).
6.6 Odsysanie wiórów (rys. 18)
Piła wyposażona jest króciec do odsysania (31)
n
wiórów.
Może on być w prosty sposób podłączony do
n
wszystkich urządzeń odsysających.
Urządzenie używać tylko z odsysaniem.
n
Regularnie sprawdzać i czyścić kanały
odsysające.
6.7 Wymiana tarczy tnącej (rys. 7/14/15)
Wyciągnąć wtyczkę z gniazdka, tarcza tnąca
n
musi być całkowicie zatrzymana.
Przestawić piłę na tryb piły ukośnej. (patrz 6.2.1)
n
Poluzować obydwie śruby imbusowe (32) oraz
n
klin rozdzielnika (30) oraz ściągnąć osłonę tarczy
tnącej (17).
Wyciągnąć śruby krzyżowe (33) oraz wkładkę
n
stołu (34).
Przy użyciu dostarczonego wraz z urządzeniem
n
klucza widełkowego (21) zablokować zewnętrzny
kołnierz i kluczem imbusowym (19) wykręcić
śrubę w kierunku zgodnym z ruchem wskazówek
zegara (Uwaga! Gwint lewoskrętny!).
Ściągnąć tarczę tnącą (5) i wyciągnąć w górę
n
przez szczelinę w stole pilarskim (16).
Zanim założą i dokręcą Państwo nową tarczę
n
tnącą, dokładnie wyczyścić kołnierz zewnętrzny i
wewnętrzny oraz wałek silnika.
Uwaga! Kierunek obrotów tarczy tnącej musi
zgadzać się z kierunkiem strzałki na obudowie
urządzenia.
Założyć wkładkę stołu (34), klin rozdzielczy (30)
n
oraz osłonę tarczy tnącej (17) i dokręcić.
Przy mocowaniu klina rozdzielczego (30) należy
n
zwracać na to uwagę, aby odstęp między zębami
tarczy a klinem rozdzielczym wynosił min. 3 mm a
maks. 5 mm. (rys. 7)
Przed rozpoczęciem dalszych prac z piłą należy
n
skontrolować funkcjonowanie urządzeń
