rada Compact 3 in 1 Produkthandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

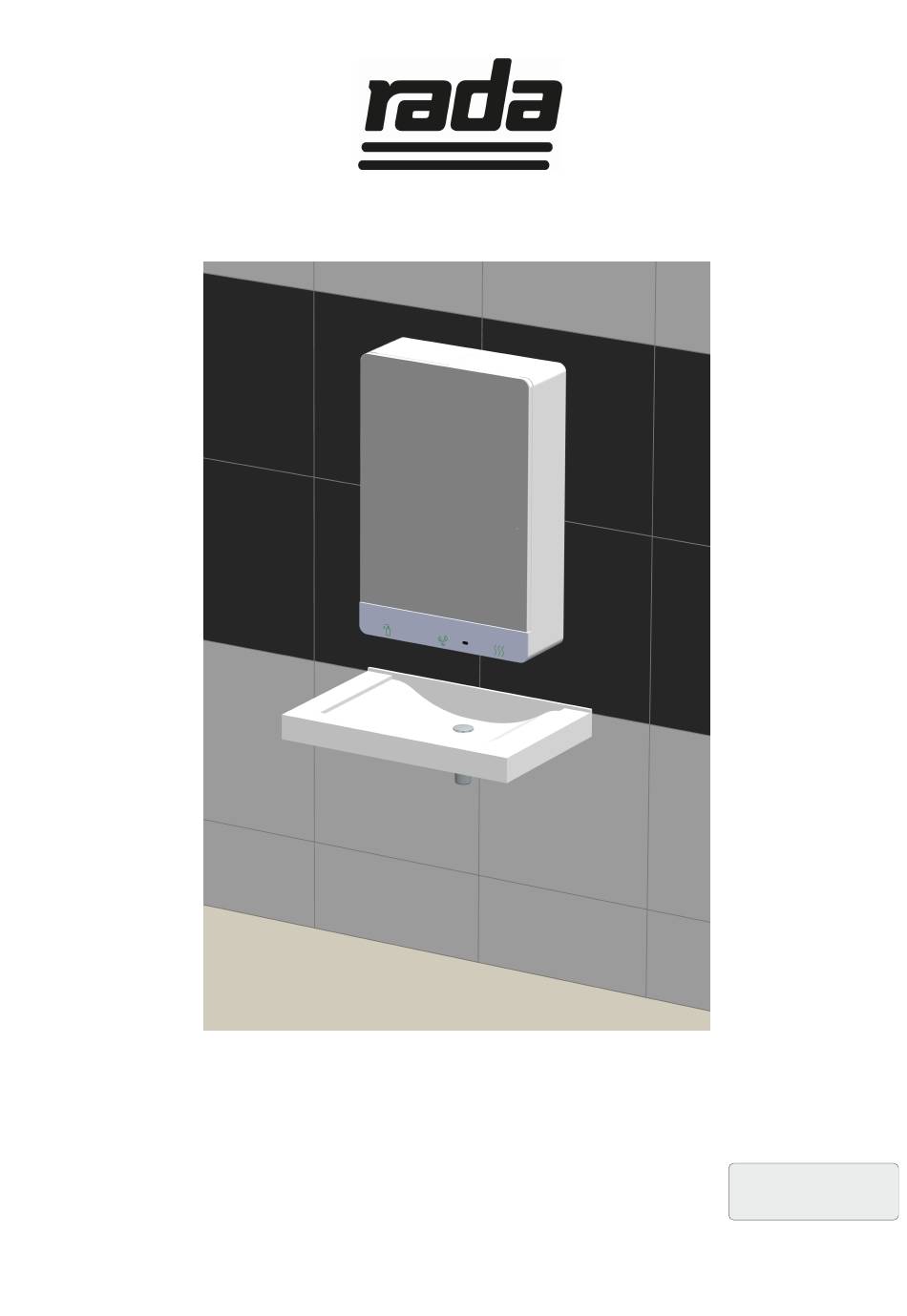

Produkthandbuch
Rada Compact 3 in 1
230 V/50 Hz
Var.1/2023

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für rada Compact 3 in 1

Inhaltszusammenfassung für rada Compact 3 in 1

  • Seite 1 Produkthandbuch Rada Compact 3 in 1 230 V/50 Hz Var.1/2023...

  • Seite 2: Technische Daten

    1. Technische Daten 0,5 - 10 bar Empfohlener Druck: 1 - 5 bar Druckunterschied < 2 bar max 70°C max 25°C Empfohlene Temperaturdifferenz 50°C I. Variante mit Händetrockner II. Variante mit apierh andtüchern VARIANTEN Art.-Nr. 1563789 Art.-Nr. 1481634 - 2 - Var.1/2023...
  • Seite 3 Variante Variante - I. Papierhandtücher Händetrockner ~60 cm 2,8 l / min. (max. 3,8 l / min.) Sensoren-Speissung-Abschaltung (für Variante I., II.) Markierung zum Anlegen d. Magnets links Anlegen des Magnets links führt zur Blockierung der Sensoren und des Lichts für ca. 5 Minuten. Siehe auch „STOP-Funktion“.

  • Seite 4: Systeminfo

    A. Willkommen ensor 2.1A. Technische Daten Max. Reichweite 1,2,3,4,5,6,7,8,9,10,11,12,13, 14,15,16,17,18,19,20 (in Schritten) Standard Schritt 15 (60 cm-Standar ) d Automatische ~60 cm Willkommen- Reichweiteeinstellung -Sensor nach dem Einschalten der Stromversorgung Auto Reichweite Standard DO-5.1 Systeminfo Sensorstand 1. Sensor Laufzeit Benutzerzähler: Gesamtzahl: 2.

  • Seite 5: Funktionsbeschreibung

    2.2A. Funktionsbeschreibung Einschaltverzögerung (Licht-Ein Verzögerung) 0,25 Sek. 0,25; ; 0,75; 1; 2; 3; 4; 5 (Sekunden) Standard Ausschaltverzögerung (Licht-Aus Verzögerung nach dem Verlassen) 15 Sek. 2; 5; 10; 30; 60; 90; 120; 150; 180; 210;240;270; 300 (Sekunden) Standard Automatische Abschaltung (Automatische Licht-Aus Zeit, wenn eine Person zu lange im Sensorbereich verweilt)
  • Seite 6 Stoppzeit STOPP Funktion 3 Min. 5 sek. 5 sek. Stoppzeit 1 Min. (LED- Blinkdauer 1, 2, , 4, 5, 6, 7, 8, 9,10 (Minuten) Standard Benutzerzähler (Funktion zum Zurücksetzen aller Benutzerzähler) OK - Reset Werkseinstellug (Werkseinstellung der Parameter) OK - Einstellen Var.1/2023 - 6 -...

  • Seite 7: Servicezustand

    2.3A. Servicezustand Servicezeit 1 Min. 15 Sek. Servicemodus Reichweitezone - 1 Min , 3, 5,10, 30, 1Std., 3, 6, 12, 24.(Minuten, Stunden) - Verlassenszeit (OK-start) Standard Serviceseite SProzess: - OK / ERROR (Service-Verfahrenzustand) Aktuelle voreingestelltes Vergleichsniveau Akt.eingest.: des Signals Mittlere Signalniveau-Wert während der Mittelwert: Servicezeit Serviceseite...
  • Seite 8 2B. Seifenspender-Sensor 2.1B.Technische Daten Seifensensor Reichweiteeinstellung - Schritt (12cm) - Standard Reichweite 6, 7, 8, 9, 10, 11, 12, 13, 14 , , 16, 17, 18, 19, 20, 21, 22, 23, 24, 25 (in Schritten) Standard DO-5.1 Systeminfo Sensorstand 1. Sensor Laufzeit Benutzerzähler: Gesamtzahl: 2.
  • Seite 9 2.2B. Funktionsbeschreibung (Seifenlaufzeit) Laufzeit 0,75 Sek. 0,75; 0,25; 0,5; 1; 1,25; 1,5; 1,75; 2; 2,5; 3; 4; 5; 6 (Sekunden) Standard Automatische Real-Hygienespülung (AutoReal-Hyg.spül.) (Begrenzung der Seifentrocknung an der Düsenspitze) Hyg.-zyklus - K ; 12; (Hygienespülzyklus) AUS 1 3 6 ;...
  • Seite 10 Real-Hygienespülzyklus (AutoReal-Hyg.spül.) ; 12; AUS 1 3 6 ; ; ; 24 48 96 108 (Stunden) Standard Hyg.-spülzeit gilt: Hyg.-zyklus - K (12 Std.) (AutoReal (AutoReal -Hyg.spül.) -Hyg.spül.) Hyg.-Stagnationszeit Hyg.-Stagnationszeit 24 Std. (AutoReal - Hyg.-spül.) Hyg.-spülzeit 0,75 Sek. 5 Sek. 5 Sek.
  • Seite 11 STOPP-Funktion (Seife fließt nicht für die eingestellte Zeit). Stoppzeit 3 Min. 5 Sek. 5 Sek. Stoppzeit 1, 2, , 4, 5, 6, 7, 8, 9,10 (Minuten) Standard 1 Min. (LED-Blinkdauer) Signalisierung – geringes Seifenniveau Das Seifenlogo leuchtet rot Der Kanister enthält ca.
  • Seite 12 Benutzerzähler (Funktion zum Zurücksetzen aller Benutzerzähler) OK - Reset Werkseinstellug (Werkseinstellung der Parameter) OK - Einstellen 2.3B. Servicezustand Servicezeit 1 Min. 15 Sek. Servicemodus Reichweitezone - 1Min , 3, 5,10, 30, 1Std., 3, 6, 12, 24.(Minuten, Stunden) (OK-Start) - Verlassenszeit Standard Serviceseite SProzess:...
  • Seite 13 2C. Wassersensor 2.1C. Technische Daten Wassersensor Automatische Reichweiteeinstellung - Schritt (13cm) - Standard Max. Reichweite 10, 11, 12, 13, 14 , , 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29.(in Schritten) Standard Auto-Reichweite Automatische Reichweiteeinstellung nach dem Einschalten der Stromversorgung Standard...

  • Seite 14: Hygienezustand

    DO-5.1 Systeminfo Hygienezustand Sensorstand Hygienezustand 1.Soll: 1. Sensor Laufzeit 2.Stag.-Zeit: Benutzerzähler: Gesamtzahl: (Stagnationszeit:) 3.Einst.vor: 2. Wasser fluss 4.Hyg.Spülung soll: Benutzerzähler: Gesamtzahl: 3. Ventilzyklen Benutzerzähler: Gesamtzahl: 4. Reichweite: 5. Code-Nummer: Software ID: - 14 - Var 1/2023...
  • Seite 15 2.2C.Funktionsbeschreibung (verzögerte Wasserabschaltung) Verzögerung 0,8 sek. 0,8; 0,25; 0,5; 1,6; 2,4; 3, ; 4; 4, ; 5, ; 6, ; 7, ; ; 8,8 (Sekunden) Standard Automatische Real-Hygienespülung (Auto-Real-Hyg.-spülung) Hyg.-zyklus K (Hygienespülzyklus) AUS, 1, 3, 6 24, 48, 96, 108 (Stunden) Standard Hyg.-spüldauer (Hyg.-Spüldauer)
  • Seite 16 Real-Hygienespülzyklus (Auto-Real-Hygienespülung) AUS, 1, 3, 6 24, 48, 96, 108 (Stunden) Standard Hygienespüldauer gilt: Hygienespülzyklus K (72 Std.) 1(n-1) (AutoReal (AutoReal -Hyg.spül.) -Hyg.spül.) Hyg.-Stagnationszeit Hyg.-Stagnationszeit (AutoReal -Hyg.-spül.) Hygienespüldauer 30 Sek. 5 Sek. 5 Sek. Hygienespüldauer 3, 4, 5, 10 15, 60, 90, 120, 150, 180 (Sekunden) Standard - 16 -...
  • Seite 17 STOPP-Funktion (Verzögerte Wasserabschaltung). Stoppzeit 3 Min. 5 Sek. 5 Sek. Stoppzeit 1 Min. 1, 2, , 4, 5, 6, 7, 8, 9,10 (Minuten) Standard (LED- Blinkdauer Automatische Wasserabschaltung, Automatische Abschaltzeit wenn sich ein zufälliges Objekt in der Reichweite des Sensors befindet. 1 Min.

  • Seite 18: Thermische Desinfektion

    2.3C Thermische Desinfektion Thermostat auf max. Temperatur drehen Ventile drücken drehen Richtige Stellung Warm ÖFFNEN ~ 3 mm Warm Kalt schließen schließen Thermische Desinfektion 10 Min. 15 Sek. Vorsicht, Heißwasser! Verbrühungsgefahr! 5 Sek. 5 Sek. - 18 - Var 1/2023...
  • Seite 19 Thermostat zurücksetzen Kalt ÖFFNEN ~ 3 mm Richtige Stellung CLICK Kalt ÖFFNEN Wasser- TEST (°C) T > 4 0°C Vorsicht! t (sek) Verbrühungsgefahr! T < 4 0°C Warten Sie, bis das Wasser abgekühlt ist! - 19 - Var 1/2023...
  • Seite 20 Benutzerzähler (Funktion zum Zurücksetzen aller Benutzerzähler) OK - Reset Werkseinstellug (Werkseinstellung der Parameter) OK - Einstellen 2.4C. Servicezustand Servicezeit 15 Sek. 1 Min. Servicemodus Reichweitezone - 1Min , 3, 5,10, 30, 1Std., 3, 6, 12, 24.(Minuten, (OK-Start) - Verlassenszeit Stunden) Standard Serviceseite SProzess:...
  • Seite 21 2D. Automatischer Händetrockner 2.1D. Technische Daten Variante I. - mit Händetrockner Hände- Trocknersensor Trockner unter Spannung! Bei allen Arbeiten den Hauptschutzschalter ausschalten! (Stromschutzschalter) 1. Standardbereicheinstellung auf max. (10 cm) (Reichweite-Einstellung mit dem Potentiometer der Trocknerselektronik möglich) 2. Einstellbare 75-100m/s - max.
  • Seite 22 Papierhandtücher 2.1E. Technische Daten e . - mit Papierhandtüchern Variant II Handtuchstapel- Sensor Zu wenig Handtücher - Signalisierung Handtücher zu wenig, Das Papierhandtuch-Logo ca. ½ Packung leuchtet rot Max. Menge (ca. 500 Stück) ist ca. 2½ Packungen (1 Packung TYP „V“ = 210 Stück, Packungshöhe ca.

  • Seite 23: Abmessungen

    3.1 Abmessungen Var.1/2023 - 23 -...

  • Seite 24: Ansicht Ohne Tür

    Ansicht ohne Tür Schnitt A-A 4x Dübel D8x51 TMT 650 4x S chraube 4,8x60 DIN 7981C A2 Nach dem horizontalen Aussrichten fest anziehen Stromkabel L=0,5m Dübel D8x51 TMT 650 chraube 4,8x60 DIN 7981C A2 Kaltwasser Warmwasser Zuführungskabel 3x2,5mm 0,5 Meter lang, durch Schutzschalter und Stromschutzschalter abgesichert B16A, 30mA, TYP A, 6kA - 24 -...

  • Seite 25: Montagevorbereitung - Bohren Von Löchern Und Wasserzuführung

    4.1 Montagevorbereitung - Bohren von Löchern und Wasserzuführung 4x Dübellöcher D8x51 TMT 650 50 50 Stromkabel L=0,5m 4x Dübellöcher D8x51 TMT 650 Kaltwasser- Zuführung Warmwasser- Zuführung Innengewinde G1/2" auf dem Wandniveau Zuführungskabel 3x2,5mm 0,5 Meter lang, durch Schutzschalter und Stromschutzschalter abgesichert B16A, 30mA, TYP A, 6kA Var.1/2023 - 25 -...

  • Seite 26: Montage - Auspacken

    5.0 Montage - Auspacken VORSICHT beim Auspacken des Geräts Löcher für die Seifenspenderdüse und den Perlator Die Spiegel-Schutzfolie erst nach abgeschlossener Montage entfernen! Spiegelschutzfolie Glasschutzfolie Gehäuse auf einer Unterlage abstellen VORSICHT: Den Seifenspender u nd Perlator schützen ). Netzanschluss darf nur durch qualifiziertes Fachpersonal erfolgen! - 26 - Var 1/2023...

  • Seite 27: Montage Der Befestigungsschiene Und Der Eckventile

    5.1 Montage der Befestigungsschiene und der Eckventile Dübel D8x51 TMT 650 chraube 4,8x60 DIN 7981C 5.2 Leitungsspülung und Eckventilreinigung - 27 - Var.1/2023...

  • Seite 28: Tür Öffnen

    Tür öffnen Das Zeichen zum Magnet-Zulegen Nach Anlegen des Magnets RECHTS, die Tür leicht drücken, das Schloss wird entriegelt und die Tür öffnet sich. 5.3 Gehäusemontage und Wasserzuführung zu den Eckventilen Servicetür entfernen I. Variante - mit Händetrockner II. Variante - mit Papierhandtüchern - 28 - Var 1/2023...

  • Seite 29: Gehäusebefestigung

    Waagerechte Positioneinstellung Heranziehen an die Wand Beim Gehäuse aufhängen, das Kabel nach unten führen, - Beim Aufhängen sind zwei Personen notwendig. - Nicht an der geöffneten Tür festhalten, kann zu Beschädigungen führen. Gehäusebefestigung Fixieren mit Schrauben an der Wand - 29 - Var.1/2023...

  • Seite 30: Warm- Und Kaltwasser Anschließen

    Warm- und Kaltwasser anschließen Warmwasser Kaltwasser BLAU VENTILE AUF Sicherungs-Auffúhlung entfernen Stromversorgung Leiter in Klemmen anschließen Zuführungskabel kontrollieren! Soll nicht unter Spannung sein! Kabel-Durchgang anziehen BRAUN HELL-BLAU GELB-GRÜN Schaltschrank- Deckel demontieren Netzanschluss nur durch qualifiziertes Fachpersonal erlaubt! Netzanschluss nur durch qualifiziertes Fachpersonal erlaubt! Schaltungen überprüfen und BRAUN...
  • Seite 31 Service-Tür einlegen I. Variante - mit Händetrockner II. Variante - mit apierhandtücher Externe Spannung einschalten II. Variante - I. Variante - mit apierhandtücher mit Händetrockner Netzanschluss nur durch qualifiziertes Fachpersonal erlaubt! Var.1/2023 - 1 -...

  • Seite 32: Flüßigeseife-Behälter Installieren

    Flüßigeseife-Behälter installieren Den Schlauch bis zum Behälterboden eindrücken Seifenfüllungstaste drücken. Bei der erste System-Einfüllung es könnte bis 30 Sek dauern. Seifenbehalter- Nachfüllen/Wechseln 1. Behälter-Einlegen RICHTIG FALSCH 2. Schlauch-Einklemmen 3. Schlauch-Einlegen DETAIL A DETAIL B einklemmen Sclauch-Stelle fürs Einklemmen inzwischen Profilen Sclauch unten Haken einlegen einklemmen...

  • Seite 33: Türposition-Einstellen

    Papier-Handtüchern-Einlegen (ca. 500 Blatt) Türposition-Einstellen Türe AN- und ABZIEHEN Türe nach OBEN nach UNTEN Türe VERDREHEN Var.1/2023 - 33 -...

  • Seite 34: Wichtige Hinweise

    Willkommen- Seife- TEST TEST Wasser- Trockner- TEST TEST 6. Wichtige Hinweise! Zur Glas- und Edelstahl-Spiegel-Reinigung die Reinigungsmittel für Glas benützen. Wir empfehlen natürliche Reinigingsmittel mit Sprüher und weiche Mikrofasertücher. Technische Änderungen sind vorbehalten! 6.1. Sicherheitsinformationen a. Die Anlage darf an das Stromnetz nur gemäß den gültigen Vorschriften installiert, und nur durch qualifiziertes Fachpersonal angeschlossen werden.
  • Seite 35 7. Ersatzteilliste I. Variante - mit Händetrockner 1. PLU 1/15237 Aufhängung Links 26. PLU 1/15258 Netzteil 12V DC 2. PLU 1/15238 Aufhängung Rechts 27. CN: 06.21.46.200 Netzteil 6V DC 3. CN: 02.71.25.000 Tür 28. PLU 1/15372 Zeitrelais 4. CN: 02.71.26.000 Seifenspender-Schlauch 29.

  • Seite 36: Ersatzteilliste

    8. Ersatzteilliste II. Variante - mit apierhandtücher 1. PLU 1/15237 Aufhängung Links 2. PLU 1/15238 Aufhängung Rechts 3. CN: 02.71.25.000 Tür 4. CN: 02.71.26.000 Seifenspender-Schlauch 25. PLU 1/15258 Netzteil 12V DC 5. PLU 1/15233 Behälter, kunststoff, 5L 26. CN: 06.21.46.200 Netzteil 6V DC 6.
