VEGA DIF 85 Kurz- Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für DIF 85:
- Kurz- betriebsanleitung (24 Seiten) ,
- Kurz- betriebsanleitung (24 Seiten)
Verwandte Anleitungen für VEGA DIF 85
Inhaltszusammenfassung für VEGA DIF 85

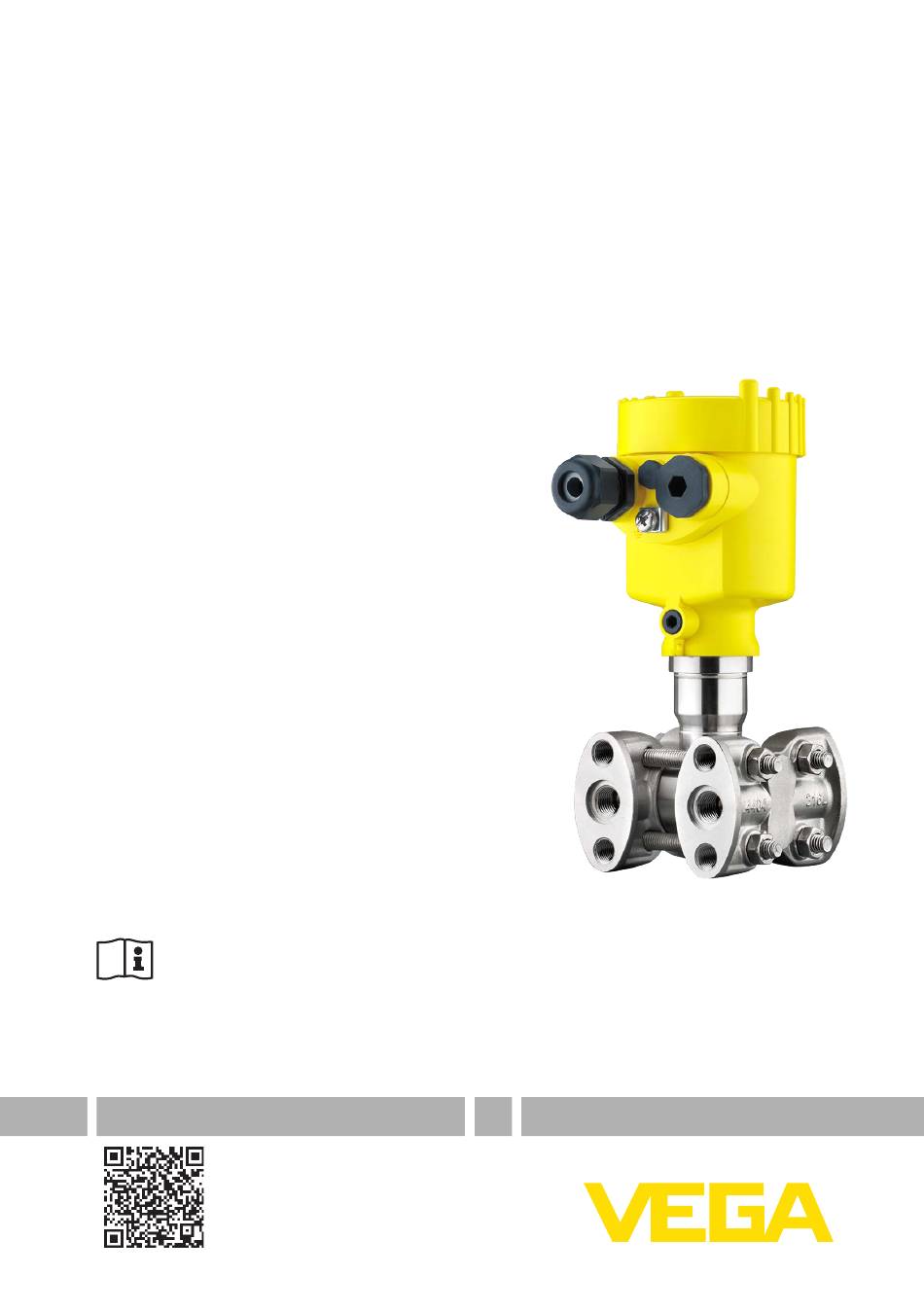

- Seite 1 Kurz-Betriebsanleitung Differenzdruckmessumformer mit metallischer Messzelle VEGADIF 85 Modbus- und Levelmaster-Protokoll Document ID: 53577...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu Ihrer Sicherheit ........................3 Autorisiertes Personal ...................... 3 Bestimmungsgemäße Verwendung.................. 3 Warnung vor Fehlgebrauch ....................3 Allgemeine Sicherheitshinweise ..................3 Konformität ........................4 NAMUR-Empfehlungen....................4 Umwelthinweise ....................... 4 Produktbeschreibung ......................5 Aufbau ..........................5 Montieren ..........................6 Grundsätzliche Hinweise zum Einsatz des Gerätes ............ -
Seite 3: Zu Ihrer Sicherheit
1 Zu Ihrer Sicherheit Zu Ihrer Sicherheit Autorisiertes Personal Sämtliche in dieser Dokumentation beschriebenen Handhabungen dürfen nur durch ausgebildetes und autorisiertes Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGADIF 85 ist ein Gerät zur Messung von Durchfluss, Füllstand, Differenzdruck, Dichte und Trennschicht. -
Seite 4: Konformität
1 Zu Ihrer Sicherheit Konformität Das Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden landesspezifischen Richtlinien bzw. technischen Regelwerke. Mit der entsprechenden Kennzeichnung bestätigen wir die Konformität. Die zugehörigen Konformitätserklärungen finden Sie auf unserer Homepage. NAMUR-Empfehlungen Die NAMUR ist die Interessengemeinschaft Automatisierungstech- nik in der Prozessindustrie in Deutschland. -
Seite 5: Produktbeschreibung
Dokumente und Software Um Auftragsdaten, Dokumente oder Software zu Ihrem Gerät zu finden, gibt es mehrere Möglichkeiten: • Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seriennummer Ihres Gerätes ein. • Scannen Sie den QR-Code auf dem Typschild. -
Seite 6: Montieren
3 Montieren Montieren Grundsätzliche Hinweise zum Einsatz des Gerätes Hinweis: Prozessbedingun- Das Gerät darf aus Sicherheitsgründen nur innerhalb der zulässigen Prozessbedingungen betrieben werden. Die Angaben dazu finden Sie in Kapitel "Technische Daten" der Betriebsanleitung bzw. auf dem Typschild. Stellen Sie deshalb vor Montage sicher, dass sämtliche im Prozess befindlichen Teile des Gerätes für die auftretenden Prozessbedingun- gen geeignet sind. - Seite 7 3 Montieren Abb. 1: Position des Filterelementes - Nicht-Ex-, Ex-ia- und Ex-d-ia-Ausführung 1 Kunststoff-, Edelstahl-Einkammer (Feinguss) Aluminium-Einkammer 3 Edelstahl-Einkammer (elektropoliert) 4 Kunststoff-Zweikammer 5 Aluminium-, Edelstahl-Zweikammer (Feinguss) Filterelement Information: Im Betrieb ist darauf zu achten, dass das Filterelement immer frei von Ablagerungen ist. Zur Reinigung darf kein Hochdruckreiniger verwendet werden.
-
Seite 8: An Die Spannungsversorgung Anschließen
4 An die Spannungsversorgung anschließen An die Spannungsversorgung anschließen Anschließen Anschlusstechnik Der Anschluss der Spannungsversorgung und des Signalausganges erfolgt über Federkraftklemmen im Gehäuse. Die Verbindung zum Anzeige- und Bedienmodul bzw. zum Schnittstel- lenadapter erfolgt über Kontaktstifte im Gehäuse. Information: Der Klemmenblock ist steckbar und kann von der Elektronik abge- zogen werden. -
Seite 9: Einkammergehäuse
4 An die Spannungsversorgung anschließen 9. Überwurfmutter der Kabelverschraubung fest anziehen. Der Dichtring muss das Kabel komplett umschließen 10. Evtl. vorhandenes Anzeige- und Bedienmodul wieder aufsetzen 11. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. Einkammergehäuse Die nachfolgende Abbildung gilt für die Nicht-Ex-, die Ex ia- und die Ex d-Ausführung. - Seite 10 4 An die Spannungsversorgung anschließen Klemme Funktion Polarität Spannungsversorgung Spannungsversorgung Modbus-Signal D0 Modbus-Signal D1 Funktionserde bei Installation nach CSA (Canadian Standards Associ- ation) VEGADIF 85 • Modbus- und Levelmaster-Protokoll...
-
Seite 11: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul
5 In Betrieb nehmen mit dem Anzeige- und Bedienmodul In Betrieb nehmen mit dem Anzeige- und Bedienmodul Anzeige- und Bedienmodul einsetzen Das Anzeige- und Bedienmodul kann jederzeit in den Sensor ein- gesetzt und wieder entfernt werden. Dabei sind vier Positionen im 90°-Versatz wählbar. -
Seite 12: Parametrierung - Schnellinbetriebnahme
5 In Betrieb nehmen mit dem Anzeige- und Bedienmodul Abb. 6: Einsetzen des Anzeige- und Bedienmoduls beim Zweikammergehäuse Im Elektronikraum Im Anschlussraum Hinweis: Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi- gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. Parametrierung - Schnellinbetriebnahme Um den Sensor schnell und vereinfacht an die Messaufgabe anzu- passen, wählen Sie im Startbild des Anzeige- und Bedienmoduls den Menüpunkt "Schnellinbetriebnahme". - Seite 13 5 In Betrieb nehmen mit dem Anzeige- und Bedienmodul Lagekorrektur In diesem Menüpunkt kompensieren Sie den Einfluss der Einbaulage des Gerätes (Offset) auf den Messwert. Schnellinbetriebnahme - Min.-Abgleich Füllstandmessung In diesem Menüpunkt führen Sie den Min.-Abgleich für Füllstand durch. Geben Sie den Prozentwert und den zugehörigen Druckwert für den Min.-Füllstand ein.
- Seite 14 5 In Betrieb nehmen mit dem Anzeige- und Bedienmodul Geben Sie für 0 % den zugehörigen Druckwert ein. Span-Abgleich In diesem Menüpunkt führen Sie den Span-Abgleich für den Diffe- renzdruck durch Geben Sie für 100 % den zugehörigen Druckwert ein. Schnellinbetriebnahme - Abstand Dichtemessung...
-
Seite 15: Parametrierung - Erweiterte Bedienung
5 In Betrieb nehmen mit dem Anzeige- und Bedienmodul Parametrierung - Erweiterte Bedienung Bei anwendungstechnisch anspruchsvollen Messstellen können Sie in der "Erweiterten Bedienung" weitergehende Einstellungen vornehmen. Hauptmenü Das Hauptmenü ist in fünf Bereiche mit folgender Funktionalität aufgeteilt: Inbetriebnahme: Einstellungen z. B. zu Messstellenname, Anwen- dung, Einheiten, Lagekorrektur, Abgleich, Signalausgang, Bedienung sperren/freigeben Display: Einstellungen z. - Seite 16 5 In Betrieb nehmen mit dem Anzeige- und Bedienmodul Menüpunkt Parameter Defaultwert Abgleich Zero-/Min.-Ab- 0,00 bar gleich 0,00 % Span-/Max.-Ab- Nennmessbereich in bar gleich 100,00 % Dämpfung Integrationszeit 0,0 s Linearisierung Linear Bedienung sper- Freigegeben Display Menüpunkt Defaultwert Sprache des Menüs Auftragsspezifisch Anzeigewert 1 Stromausgang in %...
- Seite 17 5 In Betrieb nehmen mit dem Anzeige- und Bedienmodul Menüpunkt Parameter Sensormerkmale Auftragsspezifische Merkmale VEGADIF 85 • Modbus- und Levelmaster-Protokoll...
-
Seite 18: In Betrieb Nehmen Mit Smartphone/Tablet, Pc/Notebook Über Bluetooth
6 In Betrieb nehmen mit Smartphone/Tablet, PC/Notebook über Bluetooth In Betrieb nehmen mit Smartphone/Tablet, PC/Notebook über Bluetooth Vorbereitungen Bluetooth aktivieren Stellen Sie sicher, dass die Bluetooth-Funktion des Anzeige- und Bedienmoduls aktiviert ist. Dazu muss der Schalter auf der Unterseite auf "On" stehen. Abb. -
Seite 19: Verbindung Herstellen
Starten Sie die Bedien-App und wählen Sie die Funktion "Inbetrieb- nahme". Das Smartphone/Tablet sucht automatisch Bluetooth-fähige Geräte in der Umgebung. PC/Notebook Starten Sie PACTware und den VEGA-Projektassistenten. Wählen Sie die Gerätesuche über Bluetooth und starten Sie die Suchfunk- tion. Das Gerät sucht automatisch Bluetooth-fähige Geräte in der Umgebung. - Seite 20 6 In Betrieb nehmen mit Smartphone/Tablet, PC/Notebook über Bluetooth App-Ansicht Abb. 8: Beispiel einer App-Ansicht - Inbetriebnahme Sensorabgleich VEGADIF 85 • Modbus- und Levelmaster-Protokoll...
-
Seite 21: Anhang
7 Anhang Anhang Technische Daten Ausgangsgröße Ausgang Ʋ Physikalische Schicht Digitales Ausgangssignal nach Standard EIA-485 Ʋ Buspezifikationen Modbus Application Protocol V1.1b3, Modbus over serial line V1.02 Ʋ Datenprotokolle Modbus RTU, Modbus ASCII, Levelmaster Max. Übertragungsrate 57,6 Kbit/s Elektromechanische Daten - Ausführung IP66/IP67 und IP66/IP68 (0,2 bar) Optionen der Kabeleinführung Ʋ... - Seite 22 Notizen VEGADIF 85 • Modbus- und Levelmaster-Protokoll...
- Seite 23 Notizen VEGADIF 85 • Modbus- und Levelmaster-Protokoll...
- Seite 24 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2023 VEGA Grieshaber KG Am Hohenstein 113 Telefon +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
