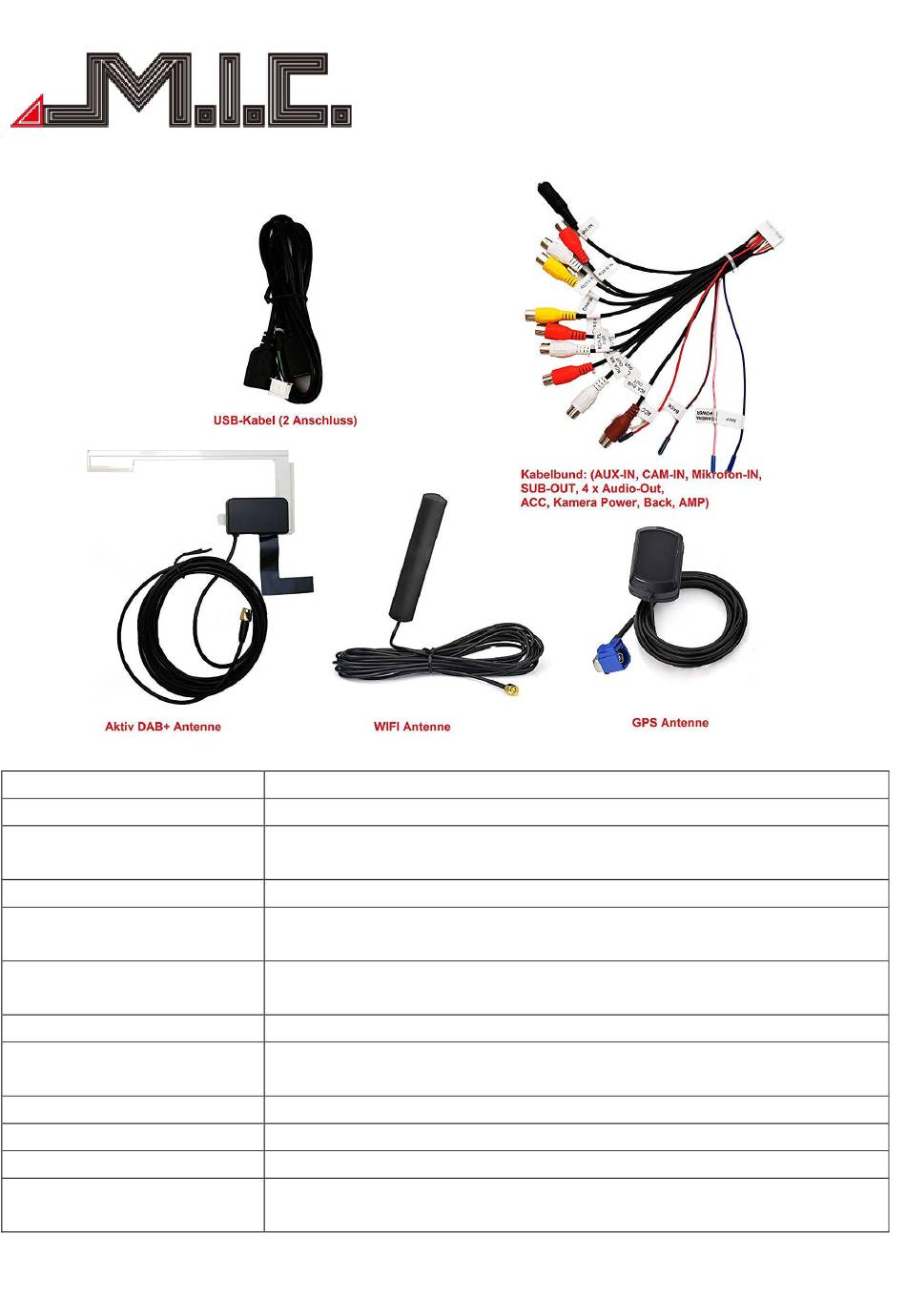

Zubehör AB9-Lite:
Kabelbeschriftung/Farbe
Camera Power - Pink
AMP - Blau
ACC - Rot
CAM-IN
CVBS-IN
AUX.RIN/LIN
RCA.FL/FR/RL/RR
RCA.SUB
MIC IN
Back - Braun
SWC1/SWC2
Strom für Rückfahrkamera. Im Rückwärtsgang liegen hier 12 V an
12V Zündungsstrom, bspw. für externen Subwoofer oder DAB+-
Splitter
Zündungssignal für Betrieb an einem Netzteil
Videoeingang für Rückfahrkamera. Auf den Eingang wird nur im
Rückwärtsgang zugegriffen.
Videoeingang für sonstige Videoquellen. Auf den Eingang kann über
die App "AV IN" zugegriffen werden
Audioeingang für externe Tonquellen
Audioausgang für externe Wiedergabegeräte (wird nur bei Nachrüst-
Soundsystemen benötigt)
Audioausgang für externen Nachrüst-Subwoofer
Audioeingang für externes Mikrofon
Signalkabel für Rückwärtsgang bei Fahrzeugen ohne CAN-Bus
Anschlusskabel für eine kabelgebundene Lenkradsteuerung. Wird
beim AB9-Lite in der Regel nicht benötigt.
- 6 -
