FISCHER Mess- und Regeltechnik GmbH

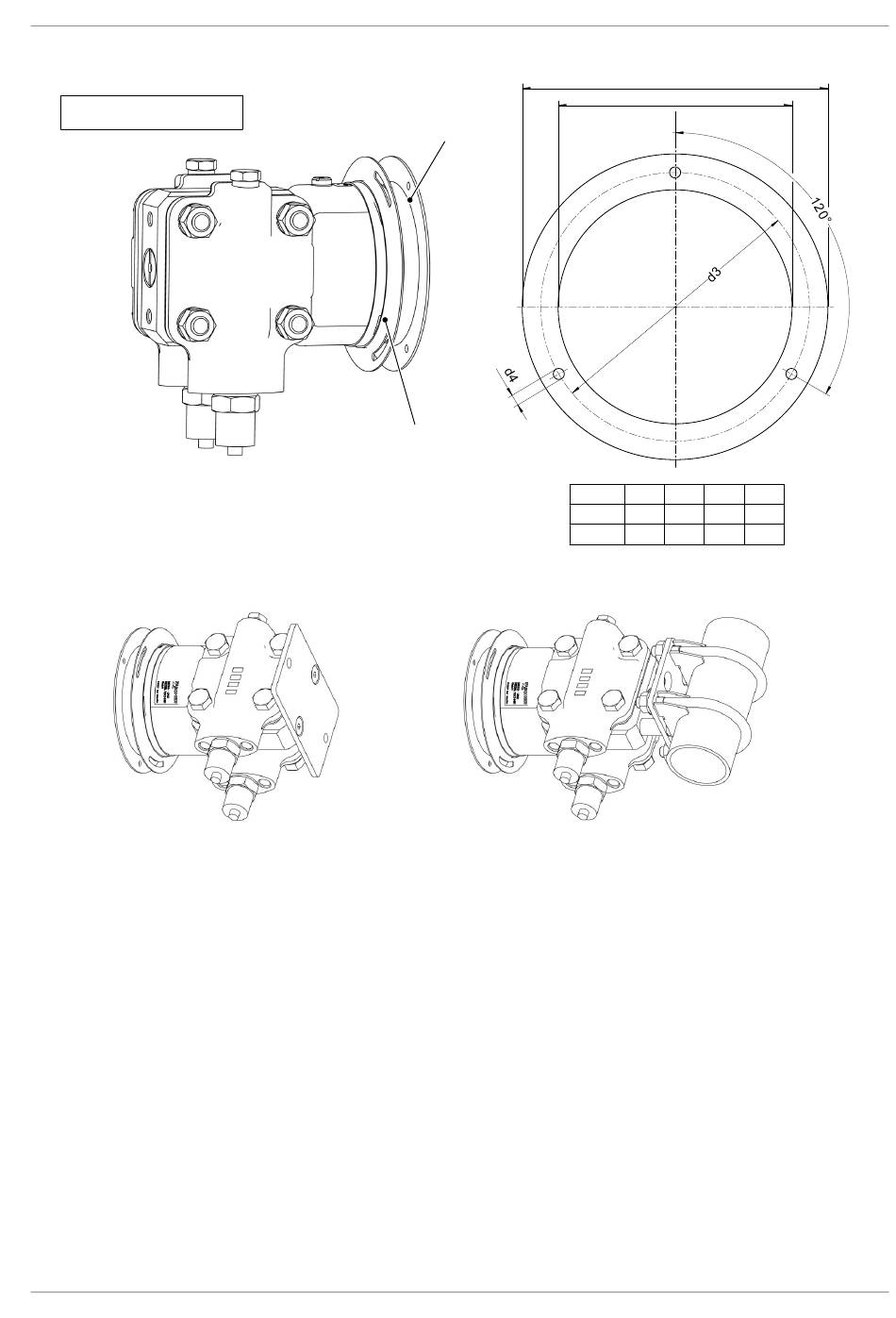

Fronttafeleinbau Typ2
Die Frontplattenstärke muss
min. 2 mm betragen
Damit die Frontplatte das Gewicht des Gerätes tragen kann,
muss eine geeignete Stützkonstruktion verwendet werden.
Beispiele:
Montage auf einer Montageplatte
Abb. 28: Fronttafeleinbau mit Frontring
BA_DE_DA01_VUW_ATEX
Frontring
Bajonettring
mit Befestigungsrand
d2
d1
d1
d2
NG100
101
132
NG160
161
196
Montage an einem 2'' Rohr
Technische Daten | 6
d3
d4
116
4,8
178
5,8
33/52
