IO-Link Master mit PROFINET-Schnittstelle PerformanceLine 4 Ports IP 65 / IP 66 / IP 67 / IP 69K
>
6.5

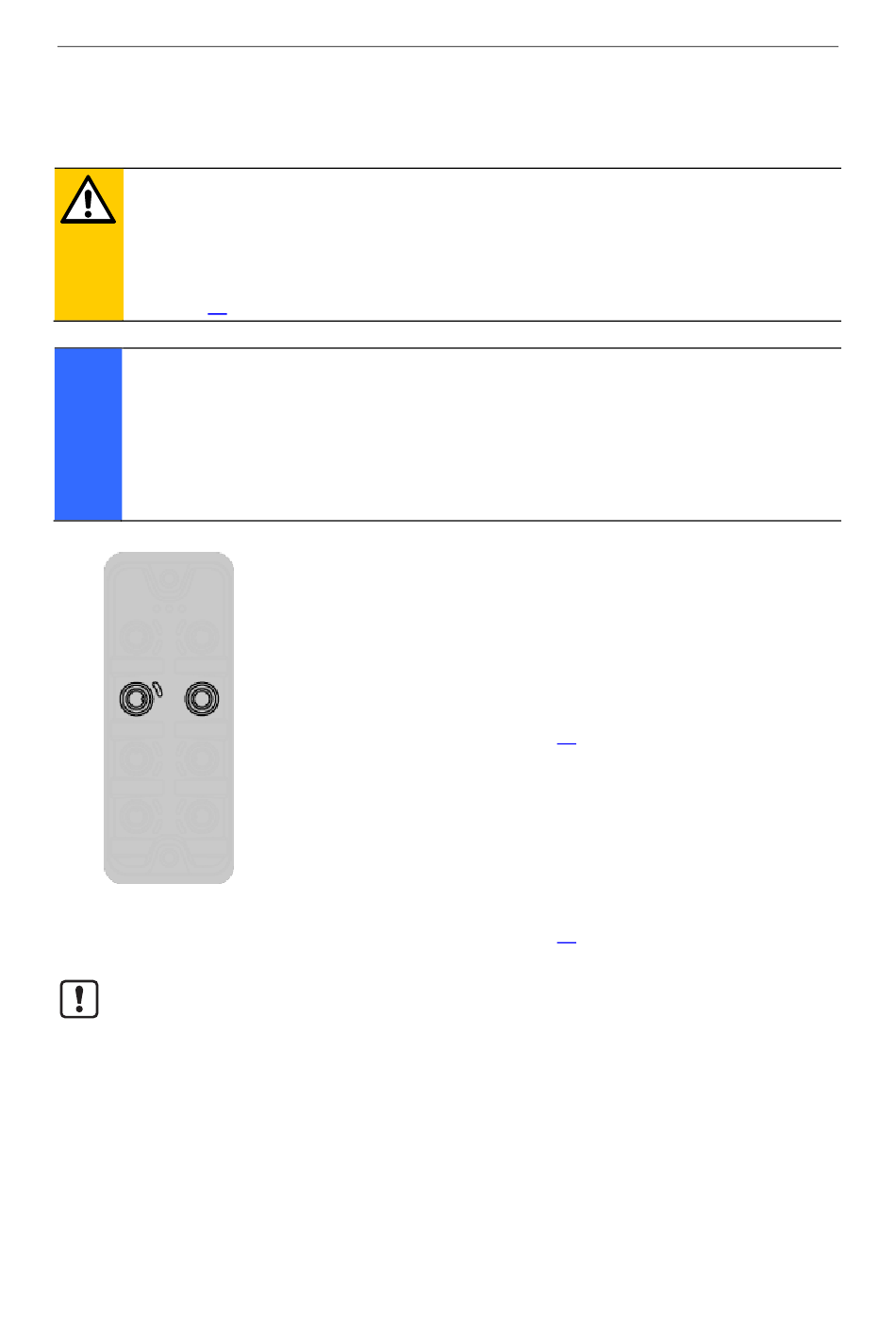

Gerät anschließen
VORSICHT
Überschreitung der maximalen Eingangsstromstärke von 16 A
>
Brandgefahr
► I
und I
der Spannungsquellen US und UA unter Berücksichtigung des
U
A
Derating-Verhalten des AL1401 entsprechend dimensionieren (→
(→ S. 94))!
ACHTUNG
Fehlender Verpolungsschutz bei Kreuzverpolung zwischen US und UA: Die
Versorgungsspannungen US und UA sind einzeln geschützt gegen Verpolung. Die
Versorgungsspannungen US und UA sind nicht geschützt gegen eine kreuzweise Verpolung
miteinender.
>
Beschädigung des Geräts
► Sicherstellen, dass die Versorgungsspannungen US und UA korrekt angeschlossen sind.
Bei Leitungslängen größer 25 m den eintretenden Spannungsabfall und die notwendige
minimale Versorgungsspannung von 20 V beachten!
► Anlage spannungsfrei schalten.
► Gerät über die M12-Buchse XD1 anschließen an US und UA mit je
24 V DC (20...28 V SELV/PELV; nach IEC 61010-1,
Sekundärstromkreis mit maximal 28 V DC, abgeleitet von
Netzstromkreis bis 300 V der Überspannungskategorie II).
Empfohlene maximale Leitungslänge: 25 m
► Für den Anschluss des Geräts L-codierte M12-Steckverbindungen
mit mindestens der Schutzart IP 65 / IP 66 / IP 67 / IP 69K
verwenden (→
Zubehör
Optional: Versorgung eines zusätzlichen PerformanceLine-Geräts
(Durchschleiffunktion):
► Zusätzliches PerformanceLine-Gerät anschließen an M12-Buchse
XD2 des AL1401 (Durchschleiffunktion).
Empfohlene maximale Leitungslänge: 25 m
► Für den Anschluss des Geräts L-codierte M12-Steckverbindungen
mit mindestens der Schutzart IP 65 / IP 66 / IP 67 / IP 69K
verwenden (→
Zubehör
Derating-Verhalten
(→ S. 91)).
(→ S. 91))
36256
