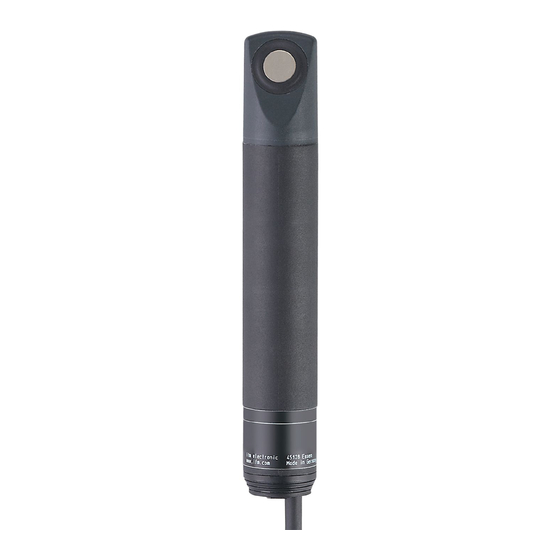

- Seite 1 Betriebsanleitung Luftstromwächter SL020x SL510x 80308048 / 00...
-
Seite 2: Inhaltsverzeichnis
SL020x SL510x Luftstromwächter Inhaltsverzeichnis Vorbemerkung ............. . Verwendete Symbole . -
Seite 3: Vorbemerkung
Luftstromwächter SL020x SL510x 1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich... -
Seite 4: Sicherheitshinweise
SL020x SL510x Luftstromwächter 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 5: Bestimmungsgemäße Verwendung
Luftstromwächter SL020x SL510x 3 Bestimmungsgemäße Verwendung Das Gerät überwacht Luftströme und schaltet ein Relais. -
Seite 6: Funktion
über dem eingestellten Wert • Schließer: Relais zieht an. grün • Öffner: Relais fällt ab. unter dem eingestellten Wert • Schließer: Relais fällt ab. • Öffner: Relais zieht an. *Auskunft über den Gerätetyp (Schließer oder Öffner) Ò Technische Daten unter http:// documentation.ifm.com. -
Seite 7: Montage
Luftstromwächter SL020x SL510x 5 Montage u Bohrung mit Durchmesser 24 mm in die Rohrleitung anfertigen. u Gerät mit Hilfe der mitgelieferten Befestigungsschelle montieren: • Mitgelieferte Dichtung einsetzen, wenn der Einbau luftdicht sein soll. • Der Sensorkopf muss vollständig in den Luftstrom hineinragen und sollte im Bereich der größten Strömungsgeschwindigkeit liegen. -
Seite 8: Elektrischer Anschluss
SL020x SL510x Luftstromwächter 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen. Spannungsversorgung nach SELV, PELV. Die Gerätekonstruktion entspricht Schutzklasse II. u Miniatur-Sicherung gemäß IEC 60127-2 Sheet 1 (≤ 5 A flink) einsetzen, falls im Datenblatt angegeben. -
Seite 9: Einstellungen
Luftstromwächter SL020x SL510x 7 Einstellungen LEDs Einstellpotentiometer Empfindlichkeit Abb. 5: Bedien- und Anzeigeelemente Strömungsabgleich zur Einstellung des Schaltpunktes: u Spannungsversorgung einschalten. u Normalströmung in der Anlage fließen lassen und konstant halten. w Beide LEDs (rot und grün) leuchten. Nach ca. 60 s verlischt eine LED. u Weiter mit Schritt 1 oder 2. -
Seite 10: Betrieb
SL020x SL510x Luftstromwächter 8 Betrieb Nach Einschalten der Versorgungsspannung leuchten für ca. 60 s beide LEDs, das Ausgangsrelais ist angezogen (Bereitschaftsverzögerungszeit). Danach ist das Gerät betriebsbereit.
