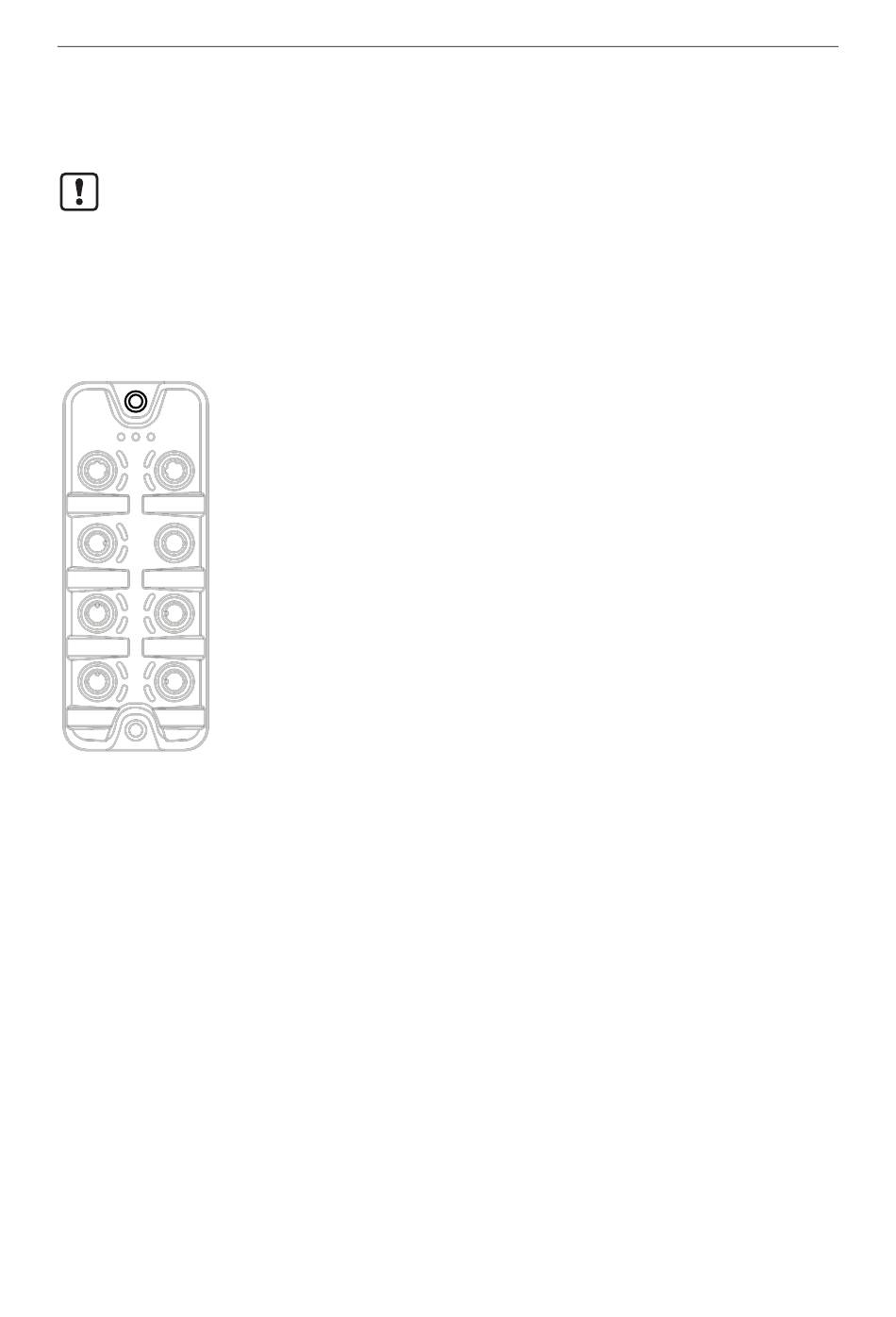

IO-Link Master mit PROFINET-Schnittstelle PerformanceLine 4 Ports IP 65 / IP 66 / IP 67 / IP 69K
>
6.4
Gerät erden
Das FE-Potential liegt an folgende Punkten des Geräts an:
•
Obere Befestigungslasche des Gehäuses
•
Ports XD1 und XD2: Pin 5 (FE)
•
Ports XF1 und XF2
Um den elektrischen Störschutz, die bestimmungsgemäße Funktion und den sicheren Betrieb
des Geräts sicherzustellen, das Gehäuse auf kürzestem Weg mit der GND der Anlage
verbinden.
16
► Gerät über die Montageschraube der oberen
Befestigungslasche erden.
▪
Anzugsdrehmoment: 1,8 Nm
► Optional: Pin 5 der Port XD1 oder XD2 über
L-codierte M12-Steckverbindung mit der FE-Buchse
des Netzteils verbinden.
56485
