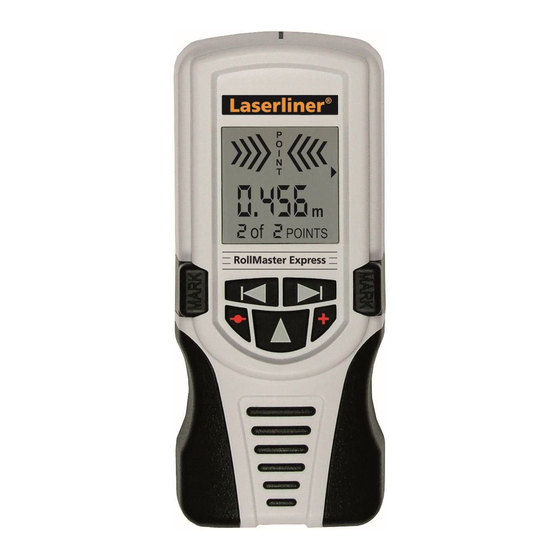

LaserLiner RollMaster Express Bedienungsanleitung

RollMaster Express
Bedienungsanleitung
D
Operating instructions
GB
Gebruiksaanwijzing
NL
Betjeningsvejledning
DK
1
2
11
3
5
4
5 7
8
6
10
9
12
13

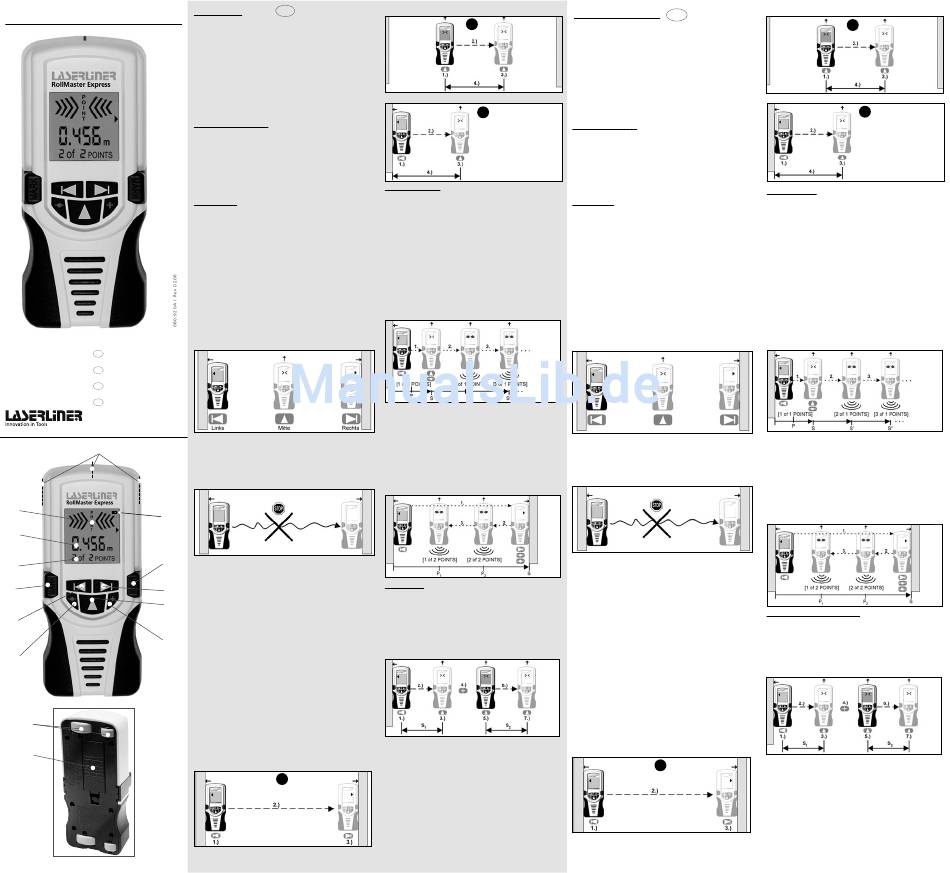

D
BENENNUNG
Vorderseite: 7 Bezugstaste Rechts
1 Markierpositionen 8 Bezugstaste Mitte
Links, Mitte, Rechts 9 Taste Punktmodus
2 Anzeige Position 10 Taste Addition
3 Anzeige Messwert 11 Batteriezustands-
4 Anzeige anzeige
Punktmodus
Rückseite:
5 Markiertasten
12 Messräder
6 Bezugstaste Links
13 Batteriedeckel
TECHNISCHE DATEN:
Messbereich: 1 mm bis 99.99 m
Genauigkeit: 99.95% oder +/-1.6mm auf 3m
Arbeitstemperatur: 0°C - 40°C (32°F - 104°F)
Lagertemperatur: -20°C - 70°C
Stromversorgung: 3 x Typ AAA Alkalizellen
Abmessungen: 64 mm x 148 mm x 46 mm
Gewicht: 195 g (ohne Batterien)
BEDIENUNG
Einschalten und Messen:
Drücken Sie eine der Bezugstasten 6, 7, oder 8 um
das Gerät einzuschalten, das Gerät schaltet sich ca. 2
Minuten nach der letzten Messung automatisch aus.
Der RollMaster Express misst mittels vier Messräder
12, die sich auf der Rückseite des Gehäuses befinden.
Diese müssen während der Messung auf der
Messfläche mit leichten Druck aufliegen.
Bezugspunkte / Anlagekanten:
Das Gerät arbeitet standardmäßig mit mittigem
Bezugspunkt, dazu ist die Markierposition 1 am
Gehäuse angebracht. Die Gehäusekanten links und
rechts dienen als Bezugspunkte bei nicht-mittiger
Messung.
Messfehler:
Bewegen Sie den Roll-Master Express möglichst
geradlinig über die zu messende Oberfläche, um
Messfehler zu vermeiden.
Umschalten der Messeinheit:
Durch gleichzeitiges Drücken der Tasten 6 und 8 für
ca. 5 sec., können Sie zwischen den Einheiten Inch-ft,
Inch und Meter umschalten.
Batteriezustandsanzeige:
Wenn die Batteriezustandsanzeige 11 erscheint,
sollten Sie baldmöglichst volle Batterien einsetzen.
Messung zwischen zwei Bezugspunkten:
1. Durch Drücken einer Bezugstaste 6, 7 oder 8 wird
der Start-Bezugspunkt für eine neue Messung
festgelegt. Die Displayanzeige wird auf 0 gesetzt.
2. Schieben Sie nun den RollMaster Express auf der
Messfläche bis zur Zielposition.
3. Drücken Sie nun die zweite Bezugstaste 6, 7 oder
8. Dadurch wird der Ziel-Bezugspunkt für diese
Messung festgelegt, danach ist die Messung
abgeschlossen.
4. Der Messwert 3 der abgeschlossenen Messung
blinkt im Display.
A
ODER:
B
ODER:
C
PUNKTMODUS:
Einteilen und Vervielfältigen der Messstrecke:
Direkt nach einer Messung kann durch Drücken der
Punktmodus- Taste 9 die Messstrecke vervielfacht
oder unterteilt werden. Durch mehrfaches Drücken
der Taste wird die Anzahl der Zwischenpunkte
vorgegeben (1 bis 10). Dabei muss das Gerät bis zum
Starten des Punktmodus in der letzten Messposition
bleiben. Das Gerät ist messbereit, wenn das Blinken
der Anzeige aufhört.
• 1x Drücken (-- of 1 POINTS): schaltet in den
Modus zum Vervielfachen einer Strecke.
TIPP: Der Zielpunkt (1 of 1 POINTS) liegt genau mittig
von der Messstrecke.
• Weiteres Drücken (-- of x POINTS): schaltet
in den Modus zum Teilen einer Strecke. Das
Erreichen der Zielpunkte wird akustisch und
im Display 2 signalisiert.
TIPP: Im Punktmodus kann der Bezugspunkt durch
Drücken der Bezugstasten 6, 7 oder 8
geändert werden. Standardmäßig ist der
Bezugspunkt Mitte eingestellt
.
ADDITION:
Addition von Messwerten:
Durch Drücken der Taste Addition 10 kann nach der
Messung der nachfolgende Messwert zur aktuellen
Messung dazuaddiert werden. Ist die nachfolgende
Messung abgeschlossen, wird im Display die Summe
der letzten beiden Messwerte angezeigt.
Garantieerklärung
Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. Von
der Garantie sind ausgenommen: Schäden, die auf
unsachgemäßen Gebrauch oder falscher Lagerung,
zurück- zuführen sind, normaler Verschleiß und
Mängel, die den Wert oder die Gebrauchstauglichkeit
nur unerheblich beeinflussen. Bei Eingriffen nicht von
uns autorisierter Stellen erlischt die Garantie. Im
Garantiefall geben Sie bitte das vollständige Gerät mit
allen Informationen, sowie Rechnung einem unserer
Händler oder senden Sie es an Umarex-Laserliner.
Technische Änderungen vorbehalten.
GB
OPERATING CONTROLS
Front: 7 Reference key, right
1 Marking position 8 Reference key,
left, centre, right centre
2 Position display 9 Point mode key
3 Measurement result 10 Addition key
display 11 Low battery display
4 Point mode display
Back:
5 Marker keys
12 Measuring rollers
6 Reference key, left
13 Battery cover
TECHNICAL DATA:
Measurement range: 1mm to 99.99m
Precision: 99.95% or +/- 1.6mm over 3m
Working temperature: 0°C ... 40°C (32°F ... 104°F)
Storage temperature: -20°C ... 70°C
Power supply: 3 x Type AAA alkaline batteries
Dimensions: 64mm x 148mm x 46mm
Weight: 195g (without batteries)
OPERATING
Switching on and measuring:
To switch on the RollMaster Express, press one of the
reference keys 6,7 or 8; it will switch off automatically
approx. 2 minutes after the last measurement has
been made.
The RollMaster Express measures by means of four
rollers 12 located in the back of the housing. During
measurement, good contact between the rollers and
the surface must be ensured by light pressure.
Reference points / Edges:
In standard setting, the device operates with a central
reference point, indicated by 1 on the housing. The
right and left edges of the housing serve as reference
points in the case of non-central measurement.
Left
Centre Right
Measuring errors:
To prevent measuring errors, always move the
RollMaster Express in as straight a line as possible across
the surface being measured.
Changing the units of measurement:
It is possible to change between inch-ft, inch and
meter by pressing keys 6 and 8 for about 5 seconds.
Low battery display:
If the symbol 11 appears, the batteries need replacing
as soon as possible.
Measuring between two reference points:
1. Press the first reference key 6,7 or 8 to set the
starting reference point for making a new
measurement. The display shows 0.
2. Now roll the RollMaster Express across the surface
to be measured to the end position.
3. Press the second reference key 6,7 or 8 to set the
end reference point for the measurement;
measuring is now completed.
4. When measurement is completed, the
measurement result 3 for the distance blinks in the
display.
A
OR:
B
OR:
C
POINT MODE:
Part-distances and multiples of distance:
By pressing the point key 9 immediately after
measuring, the distance can be multiplied or
divided. A number of intermediate points (1 to 10)
can be set by pressing the key a corresponding
number of times. The device must, however,
remain in the last measuring position until the
point mode is started. It is ready to start
measuring when the display stops blinking.
• Pressing the key once [-- of 1 POINTS]:
switches to the mode for multiplying the
distance.
TIP: The end point [1 of 1 POINTS] is exactly in
the middle of the distance
• Pressing the key again [-- of x POINTS]:
switches to the mode for dividing the distance.
When the end points are reached, this is
indicated both by a signal tone and in the
display 2.
TIP: In point mode, the reference point can be
changed by pressing the reference keys 6,7 or 8.
In standard setting, reference point is in the
centre.
CALCULATION FUNCTION:
Addition of measurement results:
After a measurement has been performed, the result
of this measurement can be added to the following
measurement by pressing the addition key 10. When
the next measurement is completed, the sum of the
two results is shown in the display.
Warranty
The warranty is valid for 2 years from the date of
purchase. The warranty does not cover damage
caused by improper use or storage, normal wear and
tear, or defects which only insignificantly impair the
value of the product or its functioning. Any
tampering by unauthorised persons will render this
warranty void. In the event that you need to claim
warranty, please take the complete device together
with all information and the invoice to one of our
dealers or send it in to UMAREX-Laserliner.
Subject to technical alterations
.
