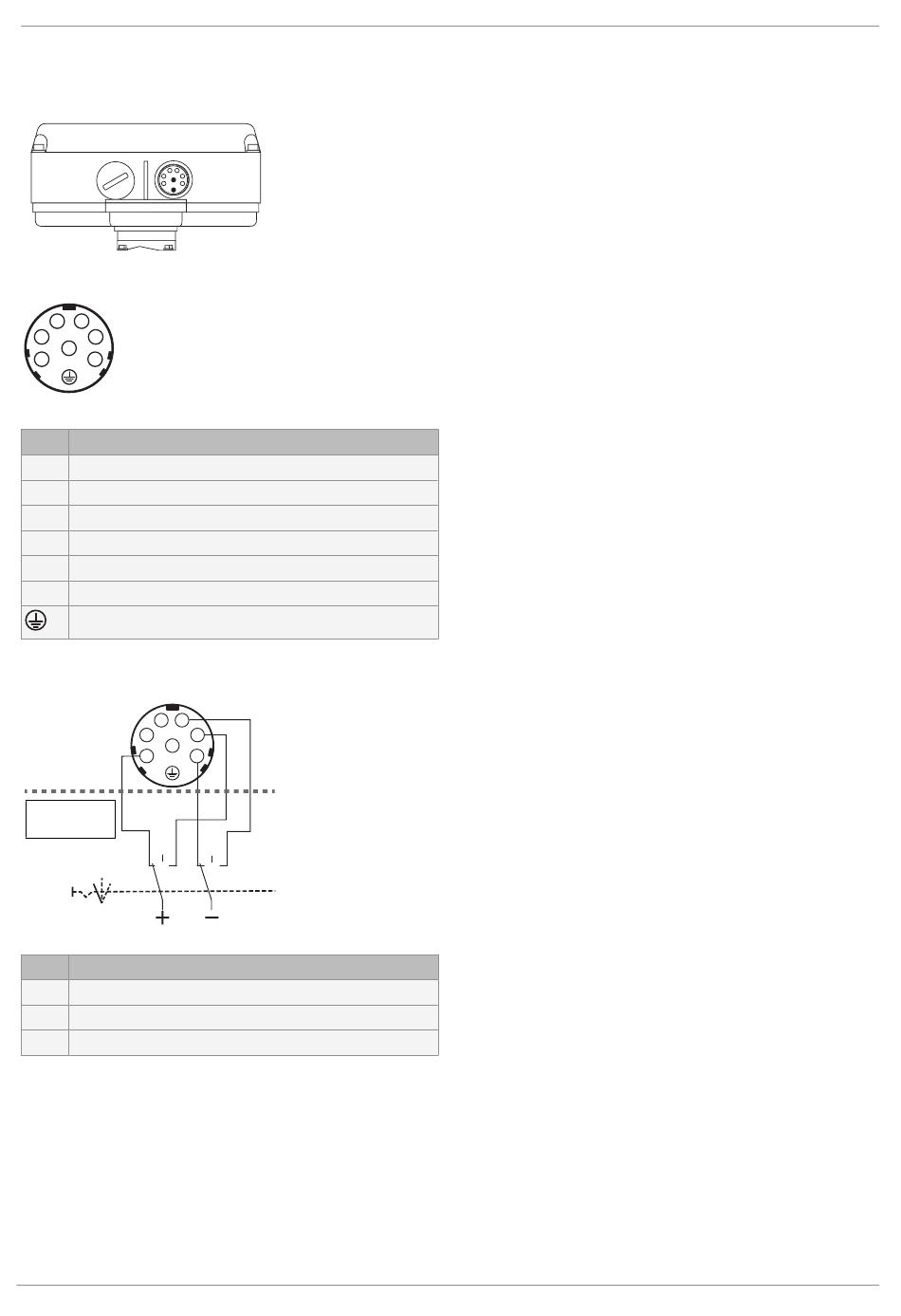

10 Elektrischer Anschluss
12 V DC (Code B1) / 24 V DC (Code C1) / K-Nr. 6598
Lage der Steckverbinder
Elektrischer Anschluss
5
4
6
3
1
2
Steckerbelegung X1
Pin
1
Uv+, Laufrichtung ZU
2
Uv-, Laufrichtung ZU
3
Uv+, Laufrichtung AUF
4
Uv-, Laufrichtung AUF
5
n.c.
6
n.c.
PE, Schutzleiter
Anschlussplan
4
5
6
1
Externe
Verdrahtung
ZU-0-AUF
S3
Uv
S3
ZU
Laufrichtung ZU
0
AUS
AUF
Laufrichtung AUF
GEMÜ 9428
X1
Beschreibung
3
2
Antrieb
16 / 36
