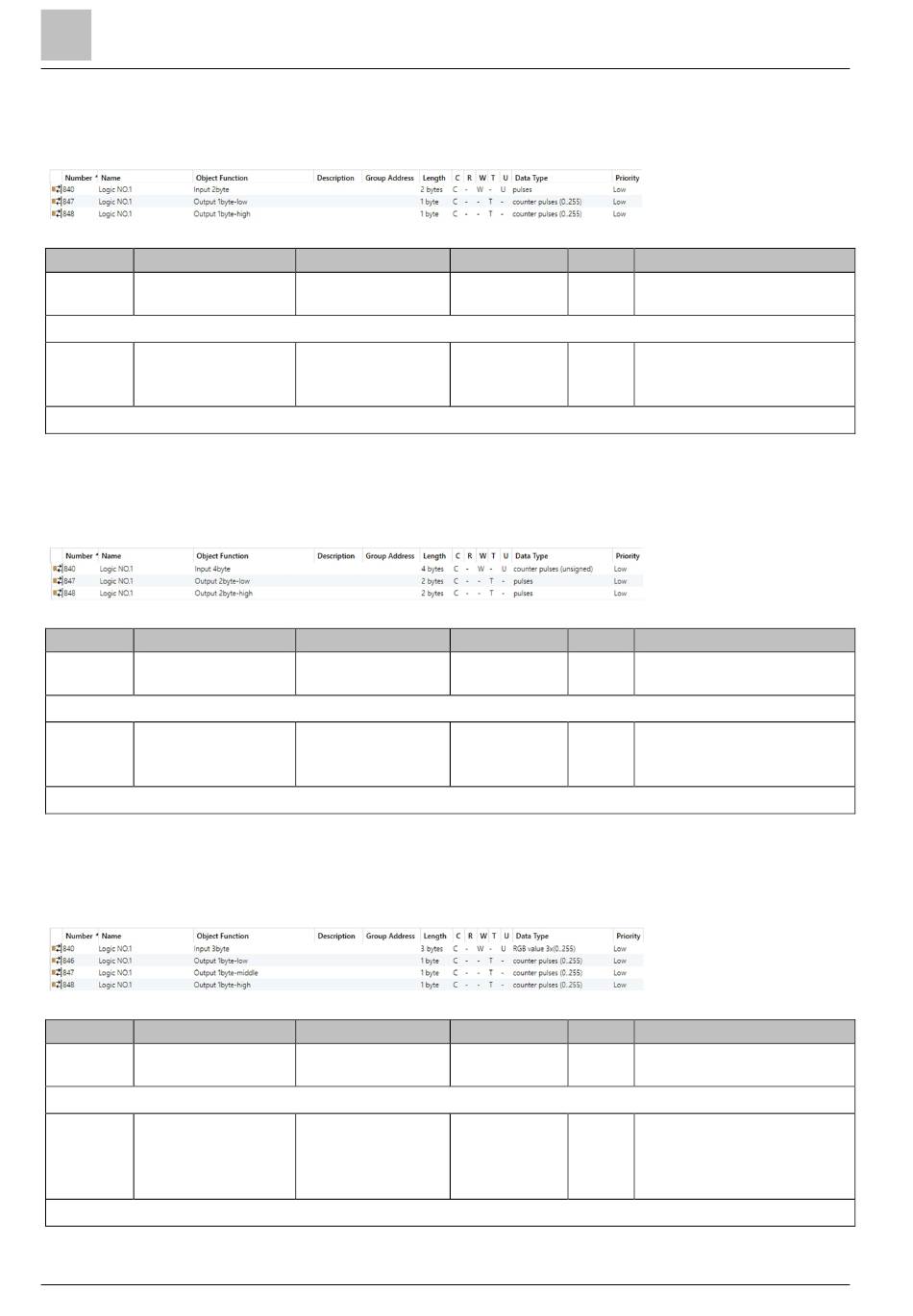

Siemens Touch Control TC5 Applikationsprogrammbeschreibung Seite 150

3
Parameter und Kommunikationsobjekte
„Logische Verknüpfungen"
1 × 2 Byte --> 2 × 1 Byte
Funktion „1 × 2 Byte --> 2 × 1 Byte": Konvertiert einen 2-Byte-Wert in zwei 1-Byte-Werte, z. B. Eingang 2 Byte =
55500 ($D8 CC) --> Ausgang 1 Byte – niedrig = 204 ($CC), Ausgang 1 Byte – hoch = 216 ($D8).
Nr. Name
840 Logik – NR. 1...
Logik – NR. 8
Stellt den Eingangswert für die Konvertierung bereit.
847 Logik – NR. 1...
Logik – NR. 8
848
Sendet den konvertierten Wert (Ausgang).
1 × 4 Byte --> 2 × 2 Byte
Funktion „1 × 4 Byte --> 2 × 2 Byte": Konvertiert einen 4-Byte-Wert in zwei 2-Byte-Werte, z. B. Eingang 4 Byte =
78009500 ($04 A6 54 9C) --> Ausgang 2 Byte – niedrig = 21660 ($54 9C), Ausgang 2 Byte – hoch = 1190
($04 A6).
Nr. Name
840 Logik – NR. 1...
Logik – NR. 8
Stellt den Eingangswert für die Konvertierung bereit.
847 Logik – NR. 1...
Logik – NR. 8
848
Sendet den konvertierten Wert (Ausgang).
1 × 3 Byte --> 3 × 1 Byte
Funktion „1 × 3 Byte --> 3 × 1 Byte": Konvertiert einen 3-Byte-Wert in drei 1-Byte-Werte, z. B. Eingang 3 Byte =
$78 64 C8--> Ausgang 1 Byte – niedrig = 200 ($C8), Ausgang 1 Byte – mittel= 100 ($64), Ausgang 1 Byte –
hoch =120 ($78).
Nr. Name
840 Logik – NR. 1...
Logik – NR. 8
Stellt den Eingangswert für die Konvertierung bereit.
846 Logik – NR. 1...
Logik – NR. 8
847
848
Sendet den konvertierten Wert (Ausgang).
150 | 167
Objektfunktion Länge
Eingang 2 Byte 2 Byte
Ausgang 1 Byte – 1 Byte
niedrig
Ausgang 1 Byte – hoch
Objektfunktion Länge
Eingang 4 Byte 4 Byte
Ausgang 2 Byte – 2 Byte
niedrig
Ausgang 2 Byte – hoch
Objektfunktion Länge
Eingang 3 Byte 3 Byte
Ausgang 1 Byte – 1 Byte
niedrig
Ausgang 1 Byte – mittel
Ausgang 1 Byte – hoch
Flag Datentyp
KSA 7.001 Impulse
KÜ 5.010 Zählerimpulse (0...255)
Flag Datentyp
KSA 12.001 Zählerimpulse
KÜ 7.001 Impulse
Flag Datentyp
KSA 232.600 RGB-Wert 3 × (0...255)
KÜ 5.010 Zählerimpulse (0...255)
