Manipulowanie
•

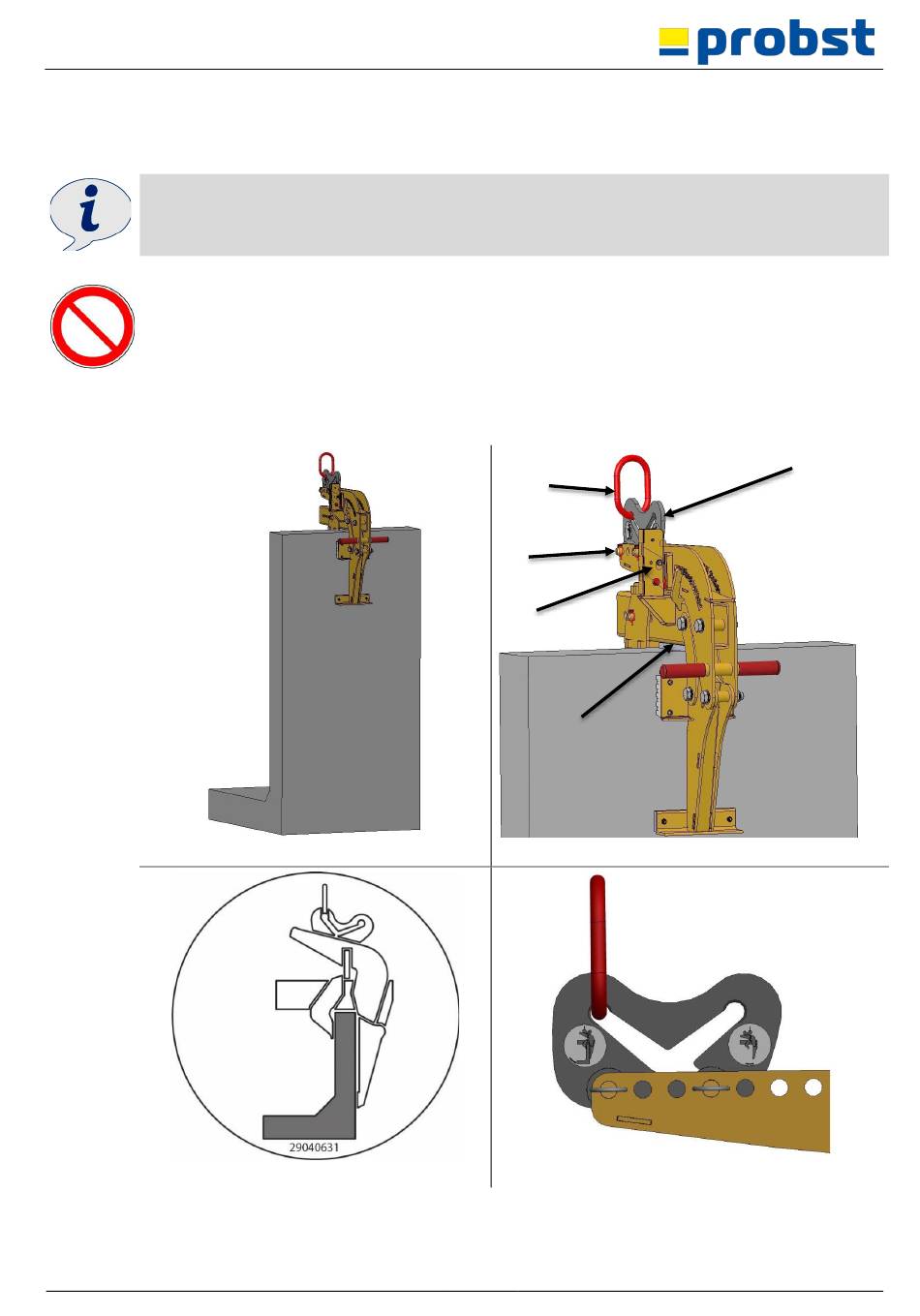

Jednostka (WEZ) zwisa pod niewielkim kątem. Dociśnij profil nośny do zewnętrznej powierzchni
długiej nogi cegły L i umieść jednostkę (WEZ 2) pośrodku. → Rysunek C
•
Podczas podnoszenia kamienia L może on zwisać pod kątem maks. 10°, a płyta podporowa (8)
musi całkowicie spoczywać na materiale chwytającym (kamieniu L). → Rysunek D
•
WAŻNE: Podczas procesu chwytania, a następnie podnoszenia i transportu/przenoszenia
chwytanych towarów (L-kamień), ucho zawieszenia (1) musi znajdować się w przednim
położeniu (Rys. E+E2 "Skok obciążenia") uchwytu zawieszenia (2) (→ Rys. D).
•
W zależności od położenia, wspornik zawieszenia (2) należy ustawić w innej pozycji, zmieniając
położenie dwóch sworzni (w ramieniu wsporczym (3)).
Tak, aby ładunek wisiał prawie pionowo podczas podnoszenia i transportu.
•
Podnoszony ładunek (kamień L) nigdy nie może wisieć pod kątem większym niż 10°, w
przeciwnym razie ładunek może spaść (zagrożenie życia!), a urządzenie jest również
nierównomiernie obciążone (→ ryzyko pęknięcia!).
•
Po odłożeniu ładunku automatyczny zmieniacz (4) zablokuje się. Urządzenie (WEZ) można teraz
ponownie podnieść. Po ponownym umieszczeniu go na kolejnym chwytanym przedmiocie,
urządzenie odblokuje się, gdy ramię podporowe (3) zostanie przesunięte całkowicie w dół.
Rysunek E (skok obciążenia pozycji)
53100347
Obraz C
1
3
4
8
Zdjęcie D
Rysunek E2 (Pozycja skoku obciążenia)
