Pos. Symbol
1
2
3
4
5
6
7
8
9
099-000185-EW500
16.07.2014

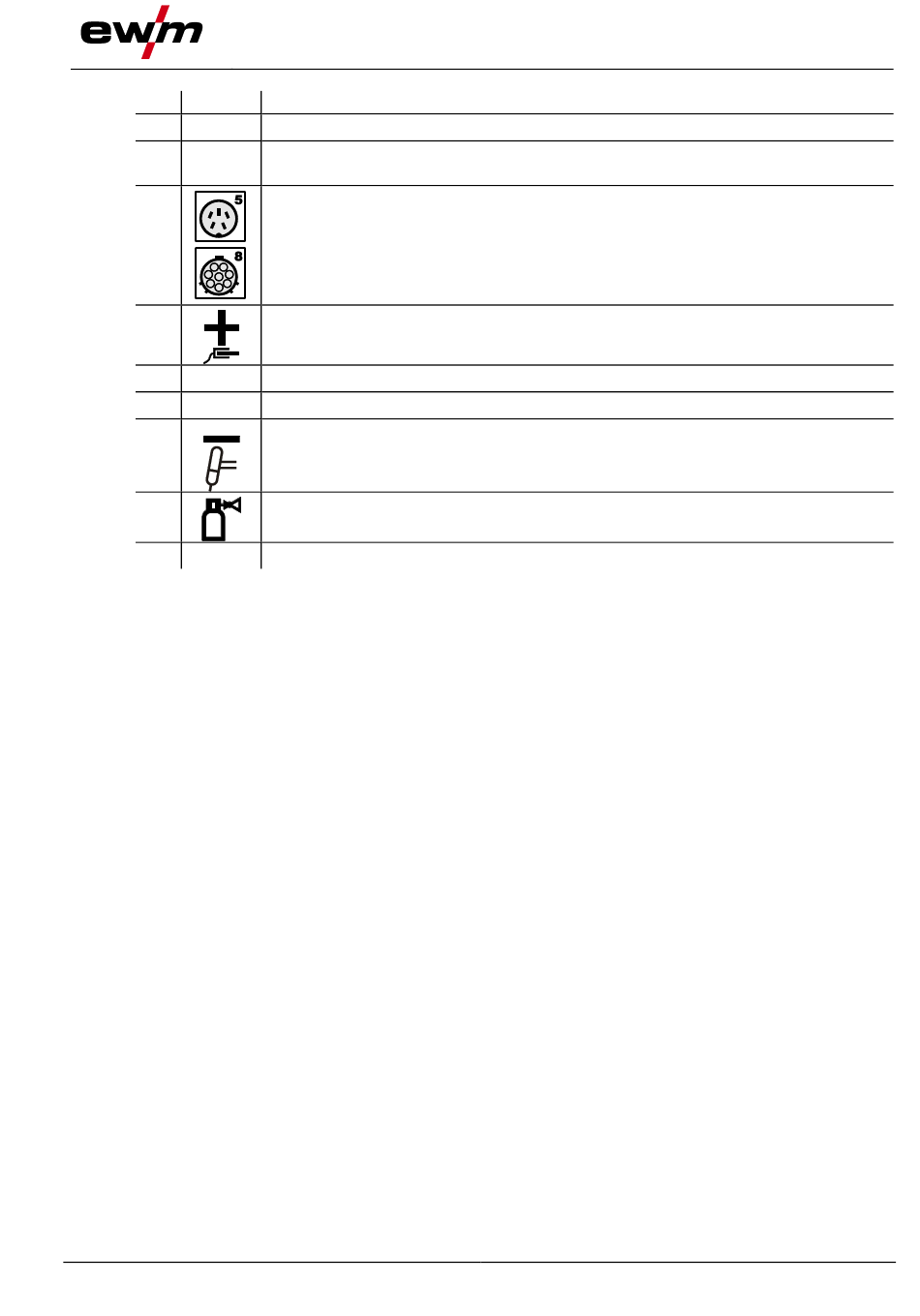

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Transportgriff
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussbuchse, 5-polig / 8-polig
5-polig:
Steuerleitung WIG-Standardbrenner
8-polig:
Steuerleitung WIG-Up/Down- oder Poti-Brenner
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Gerätefüße
Eintrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Transportgurt
Frontansicht
17
