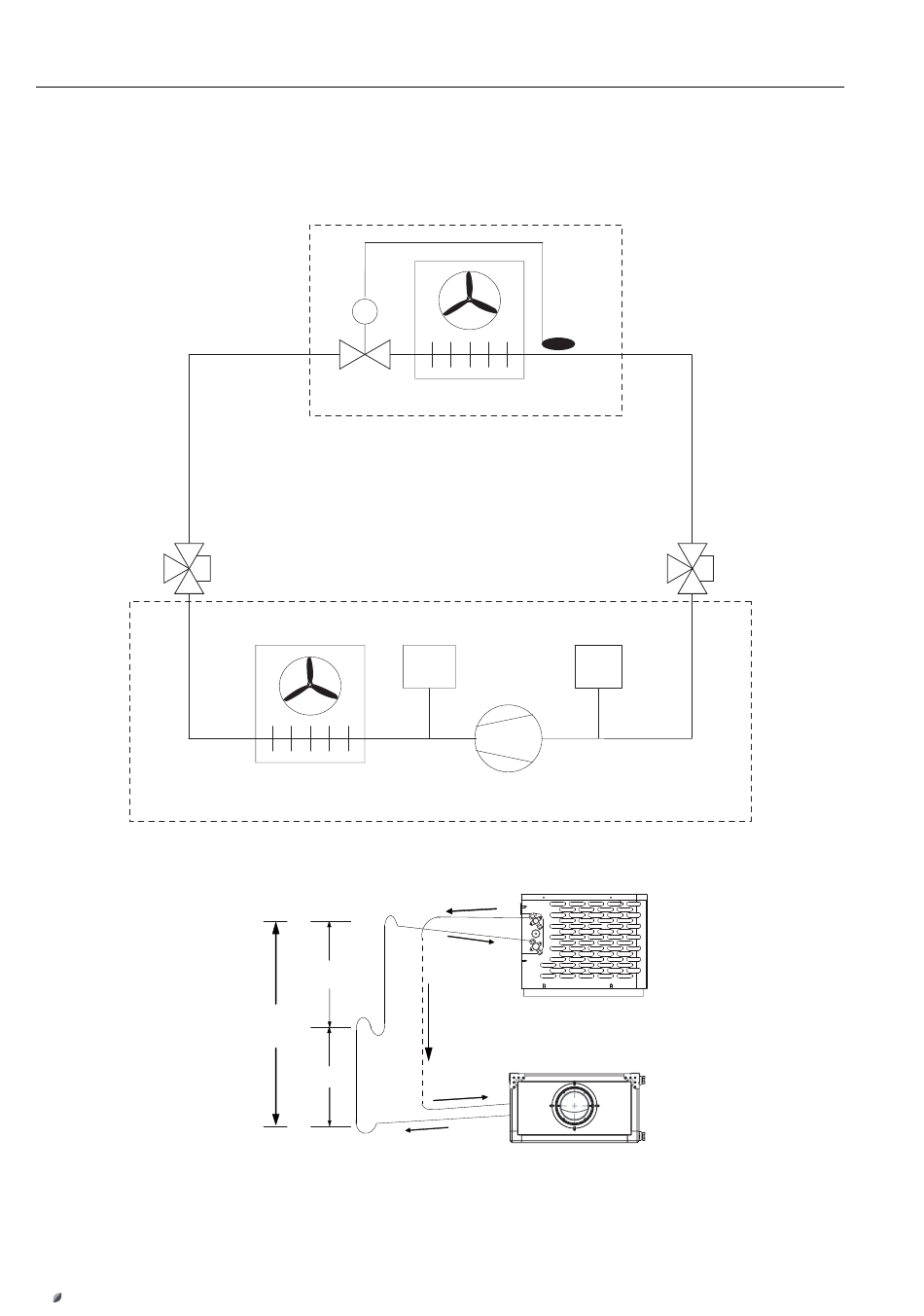

8. Kältekreislauf
EVX
Außeneinheit
Max. Höhenunterschied
Bei einem Höhenunterschied von mehr als 2 Meter, bei höher
stehender Außeneinheit, sind Ölhebebögen alle 2 Meter
vorzusehen.
12
TEV
Inneneinheit
Serviceventil
Verflüssiger
2m
8 m
2m
Verdampfer
Druckschalter
HP
LP
Verdichter
Aufstellung Außeneinheit oberhalb
