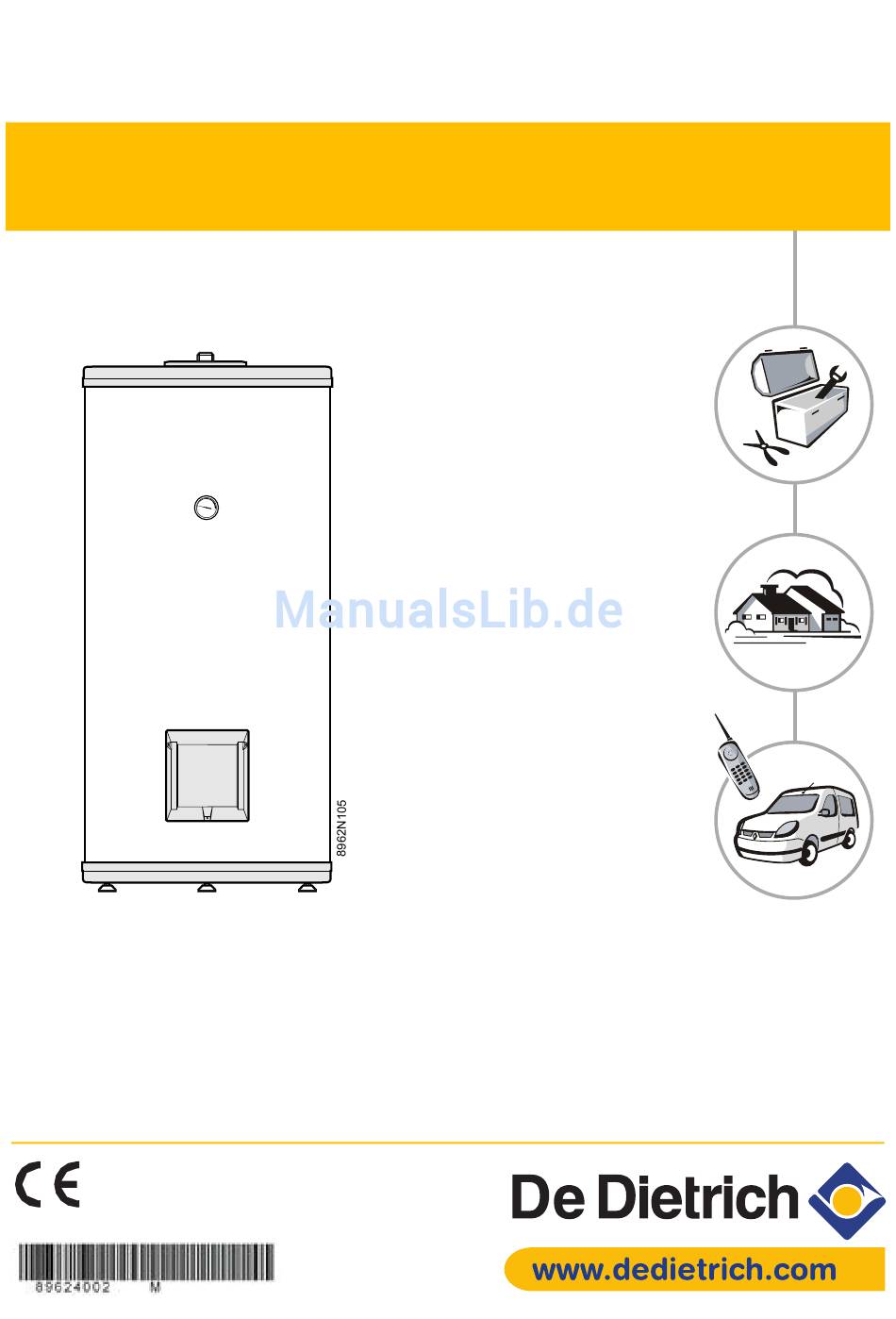

- Seite 1 B 150p bis B 500p Deutsch Beistell-Warmwassererwärmer 25/04/06 Installations- Anleitung Bedienungs- Anleitung Technische Anleitung 94860473...
-
Seite 2: Inhaltsverzeichnis
Für die Sicherheit der Personen und der Teile müssen die Anweisungen unbedingt beachtet werden. Hinweis Hinweis berücksichtigen um den Komfort aufrecht zu erhalten. Verweis Verweis auf andere Anleitungen oder Seiten der Anleitung. B 150p..B 500p 25/04/06 - 94860473 - 8962-4002M... -
Seite 3: Allgemeine Angaben
Die B 150p..B 500p Warmwassererwärmer sind elfenbeinfarbig und Zentralheizungskessel anzuschließen, für anthrazitgrau und die B 150p B...B 300p B Warmwassererwärmer Warmwasserbereitung bestimmt sind. sind weiss und anthrazitgrau. Der einwandfreie Betrieb des Geräts hängt von der strikten Einhaltung dieser Anleitung ab. -
Seite 4: Hauptabmessungen
1 Hauptabmessungen B 150p bis B 300p B 400p B 500p B 150p B 200p B 300p Warmwasseraustritt B 400p B 500p Wärmetauscher-Rücklauf B 150p B B 200p B B 300p B Tauchhülse 1010 1280 1830 1790 1890 1015 1025... -
Seite 5: Technische Daten
2 Technische Daten B 150p B 200p B 300p B 400p B 500p B 150p B B 200p B B 300p B Primärkreis (Heizwasser) Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck Zulässiger Betriebsüberdruck nach W/TPW (1) Wasserinhalt Heizschlange Liter 11.4 14.8 21.1 Heizfläche Heizschlange... -
Seite 6: Installation
- 4 einstellbare Füße im Falle der B 400p - B 500p der auf dem Sockel montierten einstellbaren Füße : Warmwassererwärmer - 3 einstellbare Füße im Falle der B 150p..B 300p Zur Einstellung der Füße, Speicher und Füße mittels Hebel Warmwassererwärmer leicht anheben. - Seite 7 Die Erhöhungsfüße festschrauben: Die Bereitstellung mit einem Rohrsteckschlüssel durchführen Falls die untere Entleerung nicht benutzt wird, die Öffnung mit einer Dichtung und einem Stopfen schließen Falls die untere Entleerung benutzt wird, einen Entleerungshahn anbringen 25/04/06 - 94860473 - 8962-4002M B 150p..B 500p...
-
Seite 8: Trinkwasserseitige Anschlüsse (Sekundärkreis)
In dem Heizraum sollte ein Wasserablauf vorhanden sein, sowie müssen den geltenden Normen und Bestimmungen des jeweiligen ein Ablauftrichter für die Sicherheitsarmatur. Landes entsprechen. Im Kaltwasserzulauf des Brauchwasserkreises ist ein Rückschlagventil vorzusehen. B 150p..B 500p 25/04/06 - 94860473 - 8962-4002M... -
Seite 9: Abblaseleitung
Maßnahmen zum Verhindern des Rückfließens von erwärmtem Wasser Kaltwasserzulauf Brauchwasserkreises Rückschlagventil vorzusehen. Bei geschlossenen Warmwassererwärmern ist zum Prüfen und Auswechseln des Rückflussverhinderers in erreichbarer Nähe davor und dahinter je eine Absperrvorrichtung anzubringen. 25/04/06 - 94860473 - 8962-4002M B 150p..B 500p... - Seite 10 Warmwasseraustritt Entleerungshahn Elektroheizeinsatz Füllen des Heizungskreises Wärmetauschereingang-Kesselkreis Wärmetauscherausgang-Kesselkreis Ladepumpe Rückschlagklappe Kaltwassereintritt Druckminderer - Vor dem Wassererwärmer ist ein Druckminderer dann einzubauen, wenn der Betriebsüberdruck 80 % des Ansprechdruckes des Sicherheitsventils überschreitet WWE-Zirkulationspumpe B 150p..B 500p 25/04/06 - 94860473 - 8962-4002M...
-
Seite 11: Wartung Und Regelmäßige Überprüfungen
Es wird empfohlen, in Gegenden mit kalkhaltigem Wasser jährlich eine Entkalkung des Wärmetauschers von einem Fachmann durchführen zu lassen, um die Leistung des Warmwassererwärmers zu erhalten. 4 Verkleidung Die Verkleidung kann mit Seifenwasser gereinigt werden. 25/04/06 - 94860473 - 8962-4002M B 150p..B 500p... - Seite 12 Flansch-Befestigungsschrauben sollten nicht übermäßig angezogen werden: - B 150p, B 200p: 6 Nm +1/-0 - B 300p, B 400p, B 500p: 15 Nm Einen Drehmomentschlüssel benutzen. Man erreicht ca. 6 Nm indem man den Rohrsteckschlüssel mit dem kurzen Hebel einsetzt, und 15 Nm wenn man ihn mit dem langen Hebel einsetzt.
-
Seite 13: Wartungsprotokoll
Wartungsprotokoll Datum Vorgenommene Kontrollen Bemerkungen Ausführender Unterschrift 25/04/06 - 94860473 - 8962-4002M B 150p..B 500p... -
Seite 14: Ersatzteile
Ersatzteile B 150p..B 500p 25/04/06 - 300007153-001-M Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. B 150p - B 200p B 300p - B 400p - B 500p Titananode (Zubehör) DE DIETRICH THERMIQUE S.A.S. - Ersatzteillager 4, rue d’Oberbronn - F-67110 REICHSHOFFEN - Tél. : (+33) 03 88 80 26 50 - Fax : (+33) 03 88 80 26 98... - Seite 15 Elektroheizeinsätze 2.2 / 3.3 kW zu B 150p - B 200p (Zubehör) Elektroheizeinsätze 2.4 / 3.5 / 4.5 / 6.0 kW zu B 300p..B 500p (Zubehör) 42.1 43.1 44.1 45.1 46.1 41.1 8962N032C 25/04/06 - 94860473 - 8962-4002M B 150p..B 500p...
- Seite 16 Elektroheizstab 3300 W/230 V 9536-2432 Warmwassererwärmer mit Tauchhülse) 8962-5506 Magnesiumanode Kontaktfeder (für Tauchhülse) (für 8962-4902 Heizeinsatz-Verkabelung 9536-5619 Warmwassererwärmer mit Tauchhülse) 8965-8553 Nichtleitendes Abstandsstück komplett Verstellbarer Fuß M10x35 8962-5508 Befestigungsflansch 9786-0646 nach 01/2000 8962-4900 Erdungskabel B 150p..B 500p 25/04/06 - 94860473 - 8962-4002M...
- Seite 17 46.1 8962-5509 Bohrungen Diameter 10.5 Befestigungsflansch 46.1 8962-5511 Bohrungen Diameter 10 8962-4900 Erdungskabel 8960-4901 Erdungskabel 8962-5507 Massekabel 8962-5510 Capot latéral complet 9755-3712 Thermaostat Cotherm 9827-7901 Verbindungsteil 9536-5576 Thermostat-Verzierung Schwarzer EinstellknopfSchwarzer 9752-5298 Einstellknopf 25/04/06 - 94860473 - 8962-4002M B 150p..B 500p...
- Seite 18 B 150p..B 500p 25/04/06 - 94860473 - 8962-4002M...
- Seite 19 Garantieschein Kaufdatum: ..................Stempel des Verkaufers: Name und Adresse des Käufers:......................................................................................................................Tel.:....................Information über das Gerät (dem Typenschild zu entnehmen): Modelle: .................... Seriennummer: ................. 25/04/06 - 94860473 - 8962-4002M B 150p..B 500p...
- Seite 20 DE DIETRICH THERMIQUE S.A.S. DE DIETRICH HEIZTECHNIK www.dedietrich.com www.dedietrich.com Direction des Ventes France Am Concorde Park 1 - B 4 / 28 57, rue de la Gare A-2320 SCHWECHAT / WIEN F- 67580 MERTZWILLER +43 (0)1 / 706 40 60-0...
