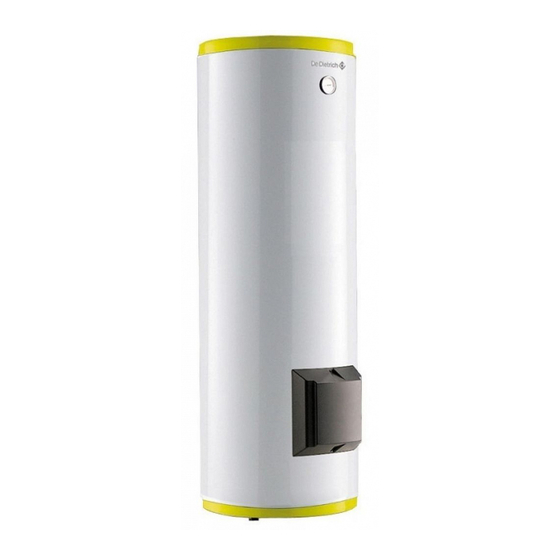

- Seite 1 BP 150 bis BP 500 BC 150 bis BC 500 Deutsch Beistell-Trinkwassererwärmer 22/01/07 Installations- Anleitung Bedienungs- Anleitung Technische Anleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EG-Konformität ................3 Einleitung . -
Seite 3: Eg-Konformität
1 EG-Konformität Konformitätserklärung Elektro-Konformität / Kennzeichnung Dieses Produkt stimmt mit der Richtlinie 97/23/EG des Europäischen Das vorhandene Produkt stimmt mit den Vorschriften folgender Parlaments und des Rates über Druckgeräte Artikel 3, Absatz 3 europäischer Richtlinien und Normen überein: überein. • 73/23/EWG Richtlinie für Schwachstrom Betroffene Norm: EN 60.335.1. -
Seite 4: Beschreibung
Korrosionsschutz 1 oder 2 Magnesiumanoden, die alle 2 Jahre zu prüfen und gegebenenfalls zu ersetzen sind. - BC/BP 150, BC/BP 200 : 1 Anode - BP/BC 300 - BP/BC 400 - BP/BC 500 : 2 Anoden. Wärmetauscher - Glattes Rohr - Emaillierter Wärmetauscher (der Teil, der mit dem Wasser in... -
Seite 5: Technische Daten
4.2 Technische Daten BP ... BP 150 BP 200 BP 300 BP 400 BP 500 Primärkreis (Heizwasser) Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck Zulässiger Betriebsüberdruck nach W/TPW Wasserinhalt Heizschlange Liter 11.2 14.9 21.1 Heizfläche Heizschlange 0.84 1.19 1.67 2.22 3.14 Sekundärkreis (Brauchwasser) Zulässiger Betriebsüberdruck... -
Seite 6: Installation
Wunsch lieferbare Anschluss-Sätze. auf der Leitungen auf ein Minimum zu beschränken Für den Anschluss dieser Sätze beziehe man sich auf das mit dem Bausatz mitgelieferte Merkblatt. 5.1 Hauptabmessungen BP 150 BP 200 BP 300 BP 400 BP 500 BC/BP 150... -
Seite 7: Aufstellung
5.2 Aufstellung Das Ausrichten des Speichers erfolgt durch auf- oder zuschrauben der auf dem Sockel montierten einstellbaren Füße : - BP/BC 150 bis BP/BC 300: 3 Einstellfüße - BP/BC 400 bis BP/BC 500: 4 Einstellfüße (1) Einstellbereich: ca. 30 mm 5.3 Liefereinheiten BP/BC 150 BP/BC 200 BP/BC 300 BP/BC 400 BP/BC 500 Kolli Trinkwassererwärmer... -
Seite 8: Hydraulischer Anschluss
5.4 Hydraulischer Anschluss 5.4.1 Anwendungsbeispiel Heizungsvorlauf Frankreich: Sicherheitsgruppe Heizungsrücklauf Sicherheitsventil 3 bar Manometer Automatischer Entlüfter Absperrventil Ausdehnungsgefäß Entleerungshahn a. Kaltwasserzufluss mit Rückflussverhinderer Füllen des Heizungskreises b. Anschluss am Kaltwassereintritt des WWE Wärmetauschereingang-Kesselkreis c. Absperrhahn Wärmetauscherausgang-Kesselkreis d. Sicherheitsventil 7 bar Ladepumpe e. -
Seite 9: Trinkwasserseitige Anschlüsse (Sekundärkreis)
5.4.3 Trinkwasserseitige Anschlüsse (Sekundärkreis) Zur Ausführung sind u. a. die entsprechenden Normen und Örtlichen Sicherheitsventil oberhalb Trinkwassererwärmers Vorschriften zu beachten. montieren, damit Trinkwassererwärmer während Montagearbeiten nicht entleert werden muss Der Maximalbetriebsdruck für die Behälter der Warmwassererwärmer beträgt Einen Entleerungshahn tiefsten Punkt Trinkwassererwärmers installieren. -
Seite 10: Inbetriebnahme
6 Inbetriebnahme 1. Den Brauchwasserkreis durchspülen Trinkwassererwärmer über das Kaltwasserzulaufrohr füllen. 2. Es ist erforderlich, die im Speicher oder in den Leitungen bzw. Wasserarmaturen eventuell befindliche Luft zu entlüften, um unangenehme Geräusche von eingeschlossener Luft zu vermeiden, die sich beim Aufheizen oder bei der Wasserentnahme verlagert. -
Seite 11: Überprüfung Und Wartung
7 Überprüfung und Wartung 7.1 Magnesiumanode Die Magnesiumanode muss wenigstens im Abstand von 2 Jahren Prüfung nach Messung überprüft werden. Nach der ersten Kontrolle und je nach Abnutzung - Massedraht von der Anode abklemmen. der Anode muss der Zeitabstand zwischen den weiteren Kontrollen - Die Stromstärke zwischen Speicher und Anode messen. -
Seite 12: Arbeitsgänge Zur Entkalkung, Kontrolle Oder Auswechseln Der Magnesiumanode
7.5 Arbeitsgänge zur Entkalkung, Kontrolle oder Auswechseln der Magnesiumanode BP / BC 150 - 200 - 300 1. Die Kaltwasserzufuhr absperren und den Speicher entleeren. 2. Speichervorderwand abnehmen. 3. Reinigungsdeckel entfernen. 4. Anoden überprüfen wenn nötig auswechseln. 5. Den Kalk sich Form Schlamm... -
Seite 13: Wartungsprotokoll
8 Wartungsprotokoll Datum Vorgenommene Kontrollen Bemerkungen Ausführender Unterschrift 22/01/07 - 300011514-001-A BP/BC 150 ... BP/BC 500... -
Seite 14: Ersatzteile - Bp/Bc 150
9 Ersatzteile - BP/BC 150 ... BP/BC 500 02/01/07 - 300011514-002-B Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. DE DIETRICH THERMIQUE S.A.S. - Ersatzteillager 4, rue d’Oberbronn - F-67110 REICHSHOFFEN - Tél. : (+33) 03 88 80 26 50 - Fax : (+33) 03 88 80 26 98 dedietrichthermique.com... - Seite 15 Titananode - Kolli EC 414 Elektro-Heizstab 2.2 kW - Kolli EC 410 - Ø 82 Elektro-Heizstab 2.4 kW - Kolli EC 411 - Ø 82 22/01/07 - 300011514-001-A BP/BC 150 ... BP/BC 500...
- Seite 16 Elektro-Heizstab 3.3 kW - Kolli EC 412 - Ø 82 Elektro-Heizstab 4.5 kW - Kolli EC 413 - Ø 82 Elektro-Heizstab 3 kW - Kolli EG 88 BP/BC 150 ... BP/BC 500 22/01/07 - 300011514-001-A...
- Seite 17 Artikel-Nr. Bezeichnung Artikel-Nr. Bezeichnung 95013141 Flache Dichtung Ø 170x117x3 BP/BC 150 Reinigungsdeckel Ø 112 mit Dichtung + 97525077 Obere Abdeckhaube 89555505 Schrauben 200007092 Oberer Reinigungsdeckel 89708901 Anode komplett Ø 33 Länge 330 89705511 Lippendichtung Ø 112 x 7 + Sprengring 300011041 Thermometer AFRISO BP/BC 500...
- Seite 18 Artikel-Nr. Bezeichnung Elektro-Heizstab 3.3 kW - Kolli EC 412 - Ø 82 95013133 Lippendichtung Ø 82 200008225 Elektroheizstab 3300 W Magnesiumanode 89625506 Ø 40 -Länge 410 95014035 Dichtung 25x8.5x2 94974525 Kunststoff-Zwischenstück 89658553 Nichtleitendes Abstandsstück komplett Befestigungsflansch 200008224 Bohrungen Diameter 82 89624901 Heizeinsatz-Verkabelung 89624900...
- Seite 19 22/01/07 - 300011514-001-A BP/BC 150 ... BP/BC 500...
