R&S RTB2000

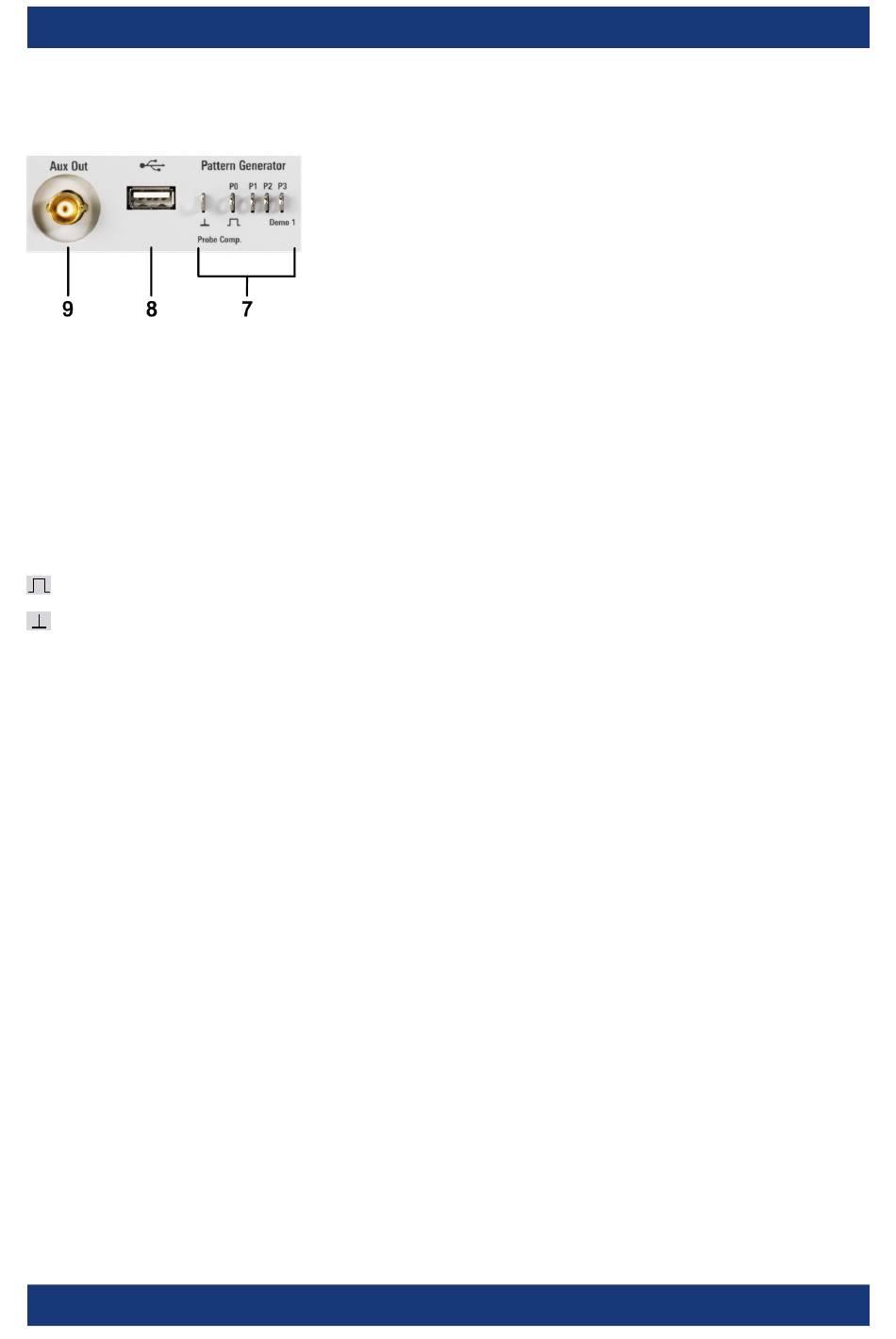

4.1.2 Weitere Anschlüsse an der Frontplatte
[Pattern Generator] (7)
Anschlüsse für den Mustergenerator P0, P1, P2, P3.
Das Signal „Demo 1" ist für Demonstrationszwecke vorgesehen.
[Probe Comp.] (7)
Tastkopfkompensations-Klemme für das Abstimmen von passiven Tastköpfen auf
den Oszilloskopkanal.
[USB] Typ A (8)
USB 2.0-Schnittstelle vom Typ A zum Anschließen einer Maus oder Tastatur oder
eines USB-Sticks zum Speichern und erneuten Laden von Geräteeinstellungen
und Messdaten und für die Durchführung von Firmware-Updates.
[Aux Out] (9)
Mehrzweck-BNC-Ausgang, nutzbar als Pass/Fail- und Triggerausgang, als Aus-
gang von 10 MHz-Referenzfrequenz und als Messkurvengenerator (mit Option
R&S RTB-B6).
4.2 Rückseite
Bild 4-2 zeigt die Rückseite des R&S RTB2000 mit den dort vorhandenen
Anschlüssen.
Erste Schritte 1333.1605.03 ─ 09
Rechtecksignal für Tastkopfkompensation.
Masseanschluss für Tastköpfe.
Geräteübersicht
Rückseite
