4.1.1 Eingänge

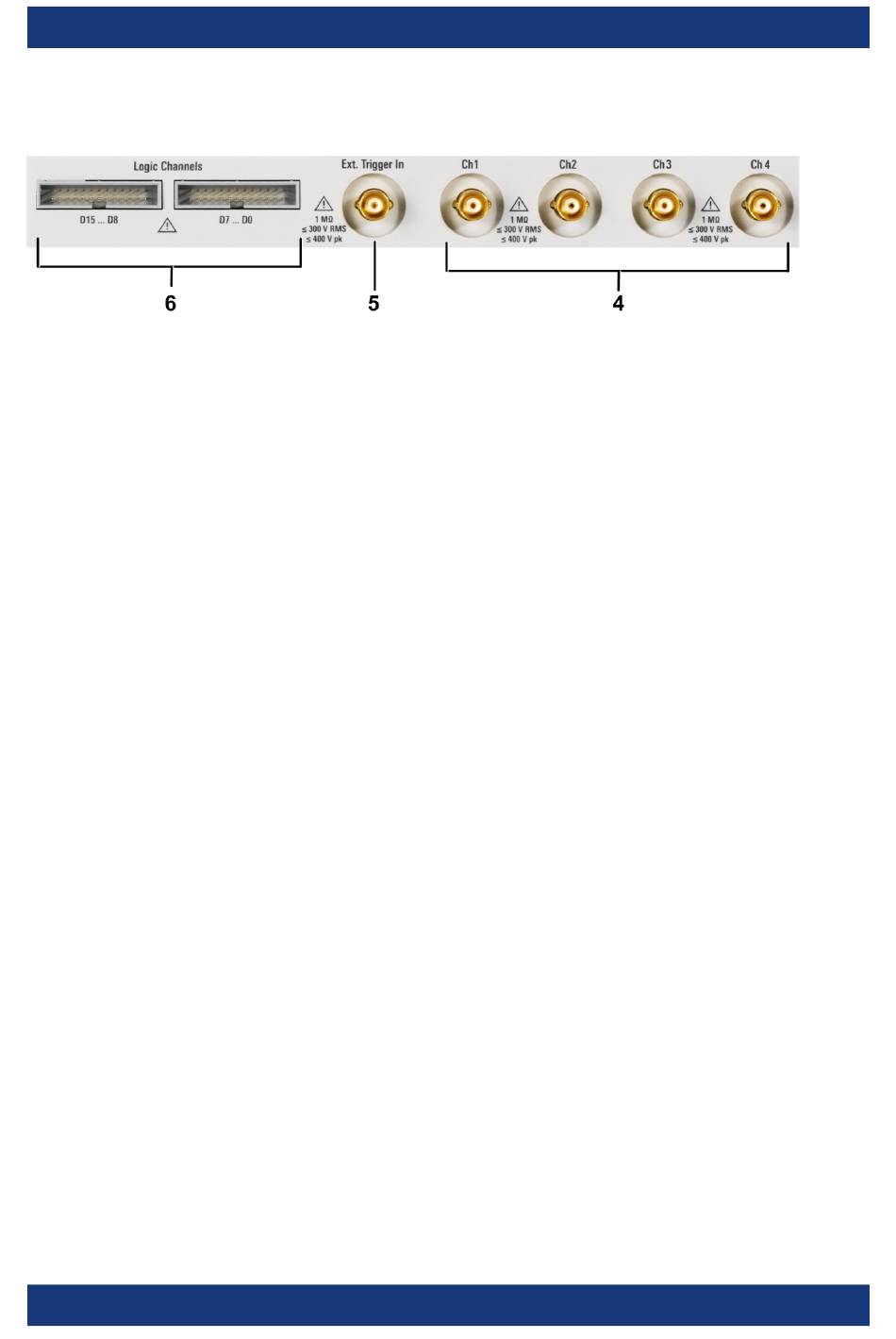

BNC-Eingänge (4 und 5)
Das R&S RTB2000 hat zwei oder vier Eingangskanäle (4) zum Anschließen der
Eingangssignale. Der externe Triggereingang (5) dient zur Steuerung der Mes-
sung durch ein externes Signal. Der Triggerpegel kann zwischen -5 V und 5 V
eingestellt werden.
Die Eingangsimpedanz aller BNC-Eingänge beträgt 1 MΩ. Für Tastköpfe, die eine
Eingangsimpedanz von 50 Ω benötigen, ist der 50 Ω-Durchführungsadapter
R&S HZ22 zu verwenden.
Befolgen Sie die Sicherheitsanweisungen:
●
„Durchführen von Messungen"
●
„Arbeiten mit gefährlichen Spannungen"
Die maximale Eingangsspannung an Kanaleingängen darf 400 V (Spitze) und
300 V (eff.)nicht überschreiten.
Für den externen Triggereingang beträgt die maximale Eingangsspannung
400 V (Spitze) und 300 V (eff.).
Transiente Überspannungen dürfen 400 V (Spitze)nicht überschreiten.
Logiktastkopf (6)
Die Anschlüsse für Logikkanäle sind nutzbar, wenn die Mixed-Signal-Option
R&S RTB-B1 installiert ist. Die Option stellt Anschlüsse für zwei logische Tast-
köpfe mit jeweils acht digitalen Kanälen (D0 bis D7 und D8 bis D15) bereit.
Die maximale Eingangsspannung beträgt 40 V (Spitze) bei 100 kΩ Eingangswi-
derstand. Die maximale Eingangsfrequenz für ein Signal mit dem minimalen Ein-
gangsspannungshub und mittlerer Hysterese von 800 mV (Vpp) beträgt 300 MHz.
