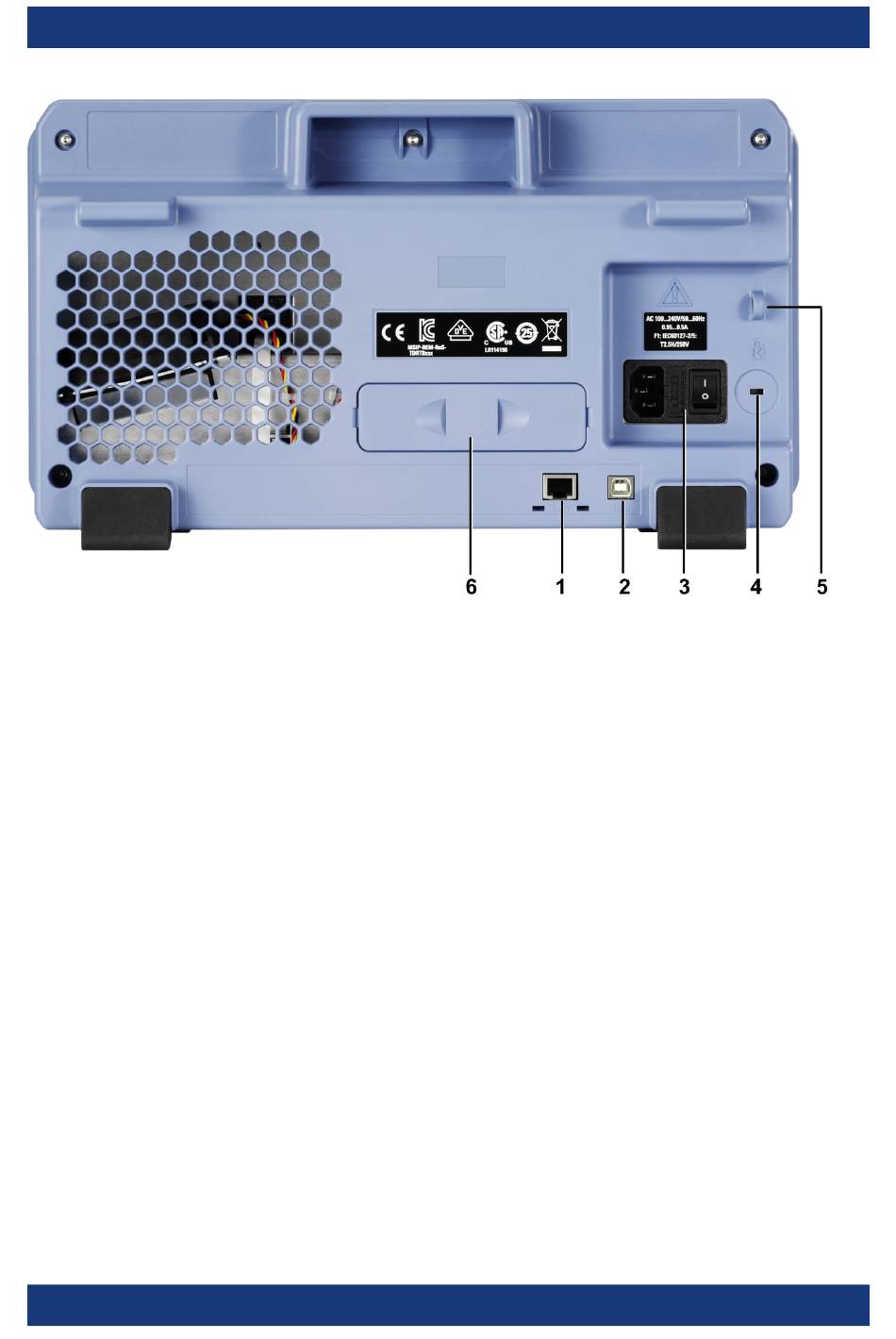

Bild 4-2: Rückseitenansicht des R&S RTB2000
1 = LAN-Anschluss
2 = USB-Anschluss, Typ B
3 = Anschluss für Wechselstromversorgung und Hauptnetzschalter
4 = Kensington-Schloss zum Sichern des Geräts gegen Diebstahl
5 = Ring für Schloss zum Sichern des Geräts gegen Diebstahl
6 = Nicht belegt
[LAN] (1)
8-poliger RJ-45-Anschluss für die Anbindung des Geräts an ein LAN (Local Area
Network). Unterstützt bis zu 1 Gbit/s.
[USB] Typ B (2)
USB 2.0-Schnittstelle vom Typ B (Geräte-USB) für Fernsteuerung des Geräts.
Wechselstromversorgung: Netzanschluss und Hauptnetzschalter (3)
Das Gerät hat ein Weitbereichsnetzteil. Es stellt sich somit automatisch auf die
anliegende Netzspannung ein. Ein Netzspannungswähler ist nicht vorhanden.
Der Wechselstrom-Hauptnetzschalter trennt das Gerät von der Wechselstrom-
netzleitung.
