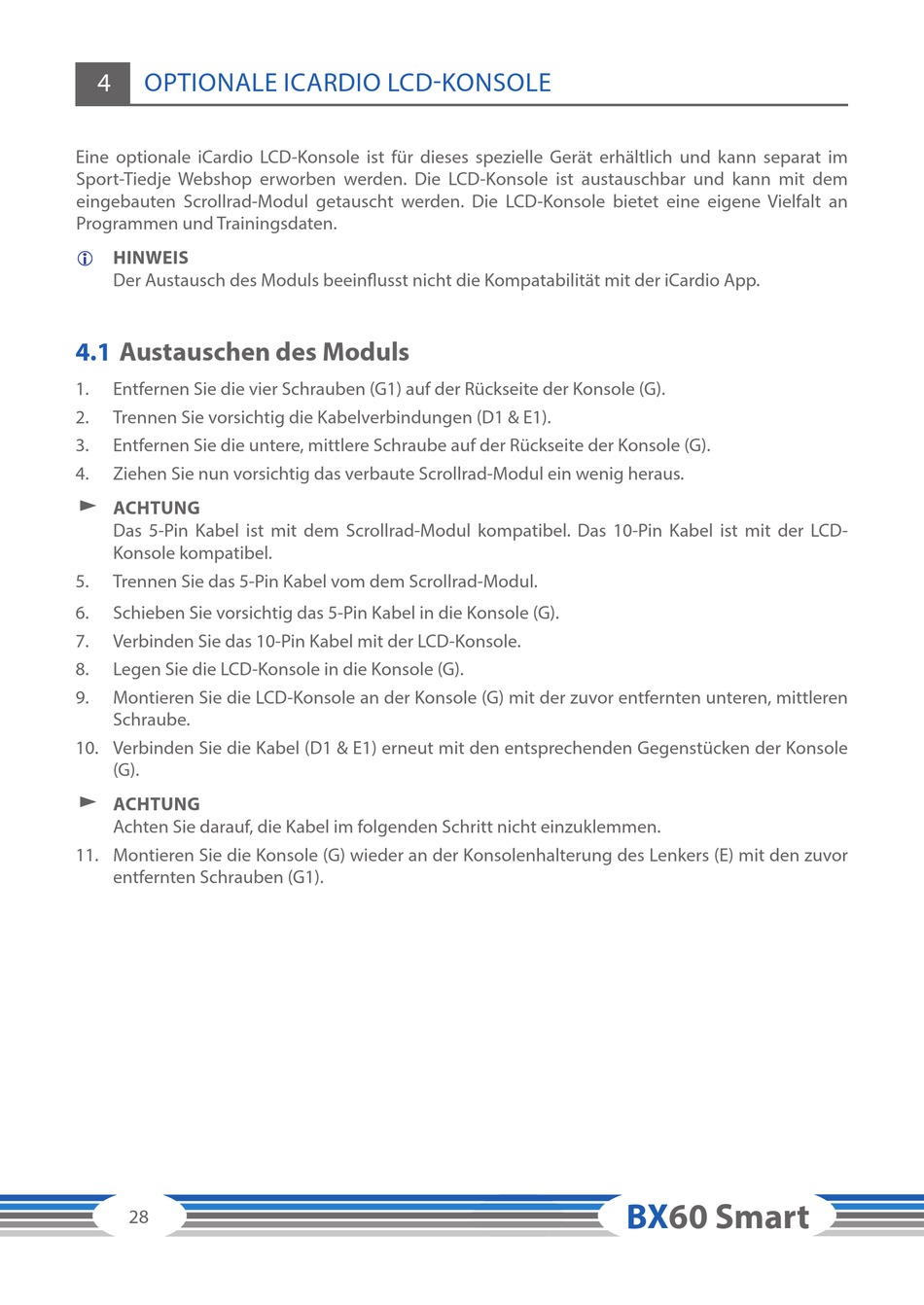

OPTIONALE ICARDIO LCD-KONSOLE
Eine optionale iCardio LCD-Konsole ist für dieses spezielle Gerät erhältlich und kann separat im
Sport-Tiedje Webshop erworben werden. Die LCD-Konsole ist austauschbar und kann mit dem
eingebauten Scrollrad-Modul getauscht werden. Die LCD-Konsole bietet eine eigene Vielfalt an
Programmen und Trainingsdaten.
HINWEIS
L
Der Austausch des Moduls beeinflusst nicht die Kompatabilität mit der iCardio App.
4.1
Austauschen des Moduls
1.
Entfernen Sie die vier Schrauben (G1) auf der Rückseite der Konsole (G).
2.
Trennen Sie vorsichtig die Kabelverbindungen (D1 & E1).
3.
Entfernen Sie die untere, mittlere Schraube auf der Rückseite der Konsole (G).
4.
Ziehen Sie nun vorsichtig das verbaute Scrollrad-Modul ein wenig heraus.
࣑ ACHTUNG
Das 5-Pin Kabel ist mit dem Scrollrad-Modul kompatibel. Das 10-Pin Kabel ist mit der LCD-
Konsole kompatibel.
5.
Trennen Sie das 5-Pin Kabel vom dem Scrollrad-Modul.
6.
Schieben Sie vorsichtig das 5-Pin Kabel in die Konsole (G).
7.
Verbinden Sie das 10-Pin Kabel mit der LCD-Konsole.
8.
Legen Sie die LCD-Konsole in die Konsole (G).
9.
Montieren Sie die LCD-Konsole an der Konsole (G) mit der zuvor entfernten unteren, mittleren
Schraube.
10. Verbinden Sie die Kabel (D1 & E1) erneut mit den entsprechenden Gegenstücken der Konsole
(G).
࣑ ACHTUNG
Achten Sie darauf, die Kabel im folgenden Schritt nicht einzuklemmen.
11. Montieren Sie die Konsole (G) wieder an der Konsolenhalterung des Lenkers (E) mit den zuvor
entfernten Schrauben (G1).
